Реферат



Изобретение относится к устройствам для подключения радиоэлектронных и радиотехнических устройств к контрольно-диагностической аппаратуре. Цель изобретения - уменьшение габаритов и повышение надежности. Контакт собирается в трубчатом корпусе, конец которого вдавлен с образованием внутренних несамотормозящихся винтовых многозаходных витков, взаимодействующих с соответствующими наружными витками контактного элемента таким образом, что после соприкосновения контактирующих вершин контактного элемента с контактируемой поверхностью благодаря винтовой передаче этот элемент получает некоторое вращение, а контактирующие вершины-определенное линейное перемещение, и под воздействием контактного усилия пружины элемент зачищает поверхность, создавая чисто металлический многоточечный контакт высокой надежности. 1 з.п.ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„80„„154 4

А1 (51)5 Н 05 К 1/11

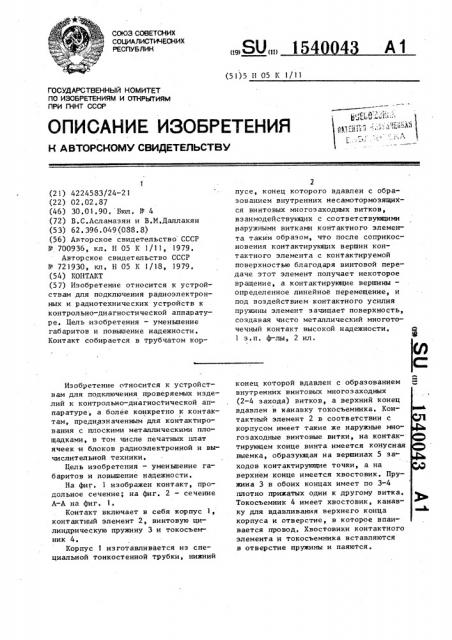

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 42245S3/24-21 (22) 02.02.37 (46) 30.01.90, Бюл. 11 - 4 (72) В. С.Асламазян и В.М.Даллакян (53) 62. 396. 049 (0SS. 8) (56) Авторское свидетельство СССР

Р 700936, кл. Н 05 К 1/11, 1979.

Авторское свидетельство СССР

1Ф 721930, кл. Н 05 К 1/18, 1979. (54) КОНТАКТ (57) Изобретение относится к устройствам для подключения радиоэлектронных и радиотехнических устройств к контрольно-диагностической аппаратуре. Цель изобретения — уменыпение габаритов и повьппение надежности.

Контакт собирается в трубчатом корИзобретение относится к устройствам для подключения проверяемых изделий к контрольно-диагностической аппаратуре, а более конкретно к контактам, прЕдназначенным для контактирования с плоскими металлическими площадками, в том числе печатных плат ячеек .и блоков радиоэлектронной и вычислительной техники.

Цель изобретения — уменьшение габаритов и повышение надежности.

На фиг. 1 изображен контакт, продольное сечение; на фиг. 2 — сечение

А-А на фиг. 1.

Контакт включает в себя корпус 1, контактный элемент 2, винтовую цилиндрическую пружину 3 и токосъемник 4.

Корпус 1 изготавливается из специальной тонкостенной трубки, нижний

2 пусе, конец которого вдавлен с образованием внутренних несамотормозящихся винтовых многозаходных витков, взаимодействующих с соответствующими наружными витками контактного элемента таким образом, что после соприкосновения контактирующих вершин контактного элемента с контактируемой поверхностью благодаря винтовой передаче этот элемент получает некоторое вращение, а контактирующие вершиныопределенное линейное перемещение, и под воздействием контактного усилия пружины элемент зачищает поверхность, создавая чисто металлический многоточечный контакт высокой надежности.

1 з,п. ф-лы, 2 ил. конец которой вдавлен с образованием внутренних винтовых многозаходных (2-4 захода) витков, а верхний конец вдавлен в канавку токосъемника. Контактный элемент 2 в соответствии с корпусом имеет такие же наружные многозаходные винтовые витки, на контактирующем конце винта имеется конусная выемка, образующая на вершинах 5 заходов контактирующие точки, а на верхнем конце имеется хвостовик. Пружина 3 в обоих концах имеет по 3-4 плотно прижатых один к другому витка.

Токосъемник 4 имеет хвостовик, канавку для вдавливания верхнего конца корпуса и отверстие, в которое впаивается провод. Хвостовики контактного элемента и токосъемника вставляются в отверстие пружины и паяются.

1540043 формулаизобретеиия

2, Контакт по п, 1, о т л и ч а юшийся тем, что корпус выполнен в виде тонкостенной трубки с участком, обжатым по форме гайки многозаходной несамотормозящейся резьбы.

Со ставит ель Н, Шмелев

Редактор Л,Веселовская Техред M.яндык Корректор О.Кравцова

Заказ 233 Тираж 676 Подписное

BHHHIIH Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, И-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

Контактный элемент 2 после соприкосновения с контактируемой поверхностью при дальнейшем движении корпуса 1 за счет несамотормозящейся вин5 товой передачи получает небольшое вращение и своими вершинами 5 зачищает поверхность контактирования, создавая многоточечный металлический контакт. 4 0

Вращение контактного элемента одн временно с наличием контактного у илия гарантирует автоматическую з чистку зон контактирования от любых изоляционных пленок, вплоть до обнажения чистых металлических поверхнос1гей, что совместно с увеличением сла точек контактирования обеспечив1ает значительное повышение надежности контактирования по сравнению с 20 известным контактом

1. Контакт, содержащий корпус, контактный элемент, пружину и токосъемник, сопряженный с корпусом посредством винтовой пары, о т л и— чающий ся тем, что, сцелью уменьшения габаритов и повышения надежности, винтовая пара выполнена многозаходной несамотормозящейся, а в торце винта выполнена коническая выемка, образующая в сочетании с витками резьбы режущие кромки.
