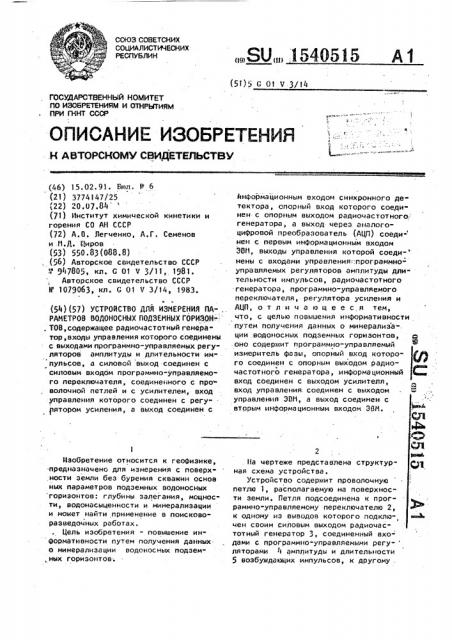

СОЮЗ СО8ЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ .К д ВТОРСИОМУ СВИДЕТЕЛЬСТВУ с"

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗО8РЕТЕНИЯМ И ОТНРЫТИНМ

ПРИ ГКНТ СССР (46) 15, 02. 91. Бюл. И- 6 (21 ) 37741 47/25 (22) 20.07.84 (7-1) Институт химической кинетики и горения СО АН СССР (72) А.l3. Легченко, А.Г. Семенов и М.Д. Циров (g3) ;0.83 (088.8) (56) Авторское свидетельство СССР

7 94780, ка. G 01 V 3/11, 1981.

Авторское свидетельство СССР

И 1079063, кл. С 01 V 3/14, 1983.

В (54) (57) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ IlAPAMETPOB ВОДОНОСНЫХ ПОДЗЕМНЫХ ГОРИЗОН-. ТОВ,содержащее радиочастотный генератор, входы управления которого соединены с выходами программно-управляемых регуляторов амплитуды и длительности импульсов, а. силовой выход соединен с силовым входбм программно-управляемого переключателя, соединен ного с про волочной петлей и с усилителем, вход управления которого соединен c pery" лятором усиления, а выход соединен с

Изобретение относится к геофизике, .предназначено для измерения с поверхности земли без бурения скважин основ ных параметров подземных водоносных горизонтов: глубины залегания, моцнос" ти, водонасыценности и минералиэации и может найти применение в поисковоразведочных работах.

Цель изобретения - повышение информативности путем получения данных о минерализации водоносных подзем,ных горизонтов.

ÄÄSUÄÄ 154()515 (1) .э G 01 V 3/14 информационным входом синхронного де" тектора, опорный вход которого соединен с опорным выходом радиочастотного.: генератора, а выход через аналогоцифровой преобразователь (АЦП) соединен с первым информационным входом

ЭОМ, выходы управления которой соеди- нены с входами управления :программно" управляемых регуляторов амплитуды дли" тельности импульсов, радиочастотного генератора, программно-управляемого переключателя, регулятора усиления и

АЦП, о т л и ч а ю щ е е с я тем, что, с целью повыыения информативности путем получения данных о минерализа-. ции водоносных подземных горизонтов, оно содержит программно-управляемый измеритель фазы, опорный вход которого соединен с опорным выходом радиочастотного генератора, информационный С вход соединен с выходом усилителя, вход управления, соединен с выходом 2 управления ЭВМ, а выход соединен с вторым информационным входом ЭВМ.

©l

2 май . lia чертеже представлена структур- Qg ная схема устройства.

Устройство содержит проволочную петлю 1, располагаемую на поверхности земли. Петля подсоединена к программно-управляемому переключателю 2, к одному иэ выводов которого подклю-, чен своим силовым выходом радиочастотный генератор 3, соединенный вхо- дами с программно-управляемыми регу" ляторами 4 амплитуды и длительности

5 возбуждающих импульсов, к другому . .»4051 g выводу подключены последовательно соединенные усилитель 6, другим входом соединенный с программно-управляемым регулятором 7 усилителя, а выход сое-. 5 динен с синхронным детектором 8, к выходу которого информационным входом подключен программно-управляемый аналого-цифровой преобразователь (АЦО) 9, выход которого соединен с информаци онным входом ЭВИ IO. В радиочастотном генераторе 3 имеется дополнительный выход опорного напряжения, к которому подключен вход опорного напряжения синхронного детектора О, а также под- Я ключен опорный вход программно-упрае- ляемого измерителя 11 Фазы, информационный вход которого подсоединен к выходу усилителя 6. Выход программно-управляемого измерителя 11 Фазы подсое« 20 ,динен к второму информационному входу

ЭВН 10.

Работа устройства начинается .с цик; ла возбуждения в.водоносных горизон- ",: тах сигнала ЙИР путем подключения к,25 проволочной петле 1 на короткое время радиочастотного генератора 3, создаю-, щего короткий импульс переменного то-, ка. Ио окончании возбуждения к прово- лочной. петле подключается приемный тракт, состоящий иэ усилителя 6, синхронного детектора 8, АЦП 9 и ЭВИ-10 при этом регистрируется амплитуда воз- никающего в петле после возбуждения сигнала ЛНР. Циклы возбуждения и прие-З5 ма повторяются, причем площади возбуждаюцего импульса, равной произведению тока J на длительность импульса 7, 1 при этом каждый раз задают новое энао .чение.

В результате проведения серии измерений получают зависимость амплиту ды сигнала Е1Р С, .от площади возбуждающего импульса J, i, путем. решения интегрального уравнения находят зависи-. мость концентрации свободной воды п(Ы) в Функции глубины Е, которая дает информацию о распределении по глубине водоносных горизонтов и их водонасыценности. При этом одновременно регистрируется зависимость фазы ц» сигнала ЛНР от площади воэбуждаюцего импульса J,a.

Физической основой работы устройства является зависимость электропроводности водоносных горизонтов от степени минерализации заполняющей их . воды.

Переменное магнитное поле, создаваемое проволочной петлей 1 во время возбуждения сигнала ЯНР, наводит в водоносных пластах вихревые токи, которые сдвигают Фазу магнитного поля, действующего на протоны. воды, вследст-" вие чего Фаза сигнала ЛНР, принимае" мого проволочной петлей 1, запаздывает по сравнению со случаем, когда электропроводность подземной воды рав" на нулю; Это запаздывание выюодного сигнала усилителя 6 измеряется по отношению к опорному сигналу радиочас- тотного генератора 3 с помощью прог" раммно-управляемого измерителя 11 фа" эы и вводится Ilo второму информацион-: ному входу ЭВН 10 для обработки,и регистрации Функции q (J»7) .
