Реферат



Изобретение относится к сельскохозяйственному машиностроению, в частности к посевным машинам. Целью изобретения является улучшение условий развития растений, экономии семян и равномерного распределения удобрений вокруг семян. Бороздковая свекловичная сеялка содержит раму 1, опорно-приводные колеса 2, семенной бункер 3, туковый бункер 4, семяпровод-поводок 5, телескопически посадочные органы 8, каток 9, туковысевающий аппарат 10, вальцы 11 для измельчения минеральных удобрений, тукопровод 12, закрепленные на раме на одной оси сошник-скобу 13 и полозовидный бороздователь 14, прижимное устройство 15, ось 26, служащую для крепления копира, установленный на раме 1 вентилятор 29, установочные кольца 36, шпильку 40, соединяющую сошник-скобу 13 и бороздообразователь 14, кронштейн 41, на котором установлены катки 9, кронштейн 42 для крепления боковых ножей 43 катков 9. При движении сеялки опорно-приводное колесо 2 через цепную передачу вращает горизонтальный вал туковысевающего аппарата 10 и звенья цепи туковысевающего аппарата 10 захватывают минеральные удобрения и направляют их на вальцы 11. Струя воздуха, создаваемая вентилятором 29, захватывает удобрения и через внутрищелевой сквозной канал сошника 13 они равномерно распределяются в почве. Одновременно бороздообразователь 14 делает борозду, а за ним по дну борозды перекатывается роторный высевающий и посадочный аппарат, который посадочными органами 8 углубляется в дно борозды на заданную глубину и высаживает по одному семени в лунку на точно одинаковом расстоянии друг от друга. 4 ил.

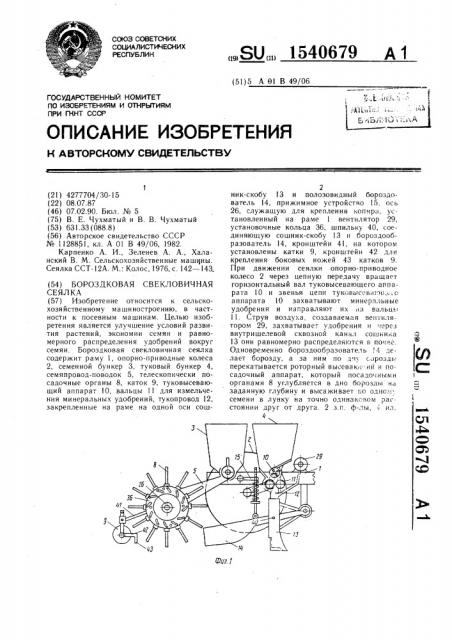

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 А 01 В 49/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4277704/30-15 (22) 08.07.87 (46) 07.02.90. Бюл. № 5 (75) В. E. Чухматый и В. В. Чухматый (53) 631.33 (088.8) (56) Авторское свидетельство СССР № 1128851, кл. А 01 В 49/06, 1982.

Карпенко А. И., Зеленев А. А., Халанский В. М. Сельскохозяйственные машины.

Сеялка ССТ-12А. М.: Колос, 1976, с. 142 — 43. (54) БОРОЗДКОВАЯ СВЕКЛОВИЧНАЯ

СЕЯЛКА (57) Изобретение относится к сельскохозяйственному машиностроению, в частности к посевным машинам. Целью изобретения является улучшение условий развития растений, экономии семян и равномерного распределения удобрений вокруг семян. Бороздковая свекловична я сеялка содержит раму 1, опорно-приводные колеса

2, семенной бункер 3, туковый бункер 4, семяпровод-поводок 5, телескопически посадочные органы 8, каток 9, туковысевающий аппарат !О, вальцы 11 для измельчения минеральных удобрений, тукопровод 12, закрепленные на раме на одной оси сош.Я0,», 1540679 А1

2 ник-скобу 13 и полозовидный бороздователь 14, прижимное устройство 15, ось

26, служащую для крепления коп«p;», установленный на раме 1 вентилятор 29, установочные кольца 36, шпильку 40, соединяющую сошник-скобу 13 и бороздообразователь 14, кронштейн 41, на котором установлены катки 9, кронштейн 42 для крепления боковых ножей 43 катков 9.

При движении сеялки опорно-приводное колесо 2 через цепную передачу вращает горизонтальный вал туковысевающего аппарата 10 и звенья цепи туковь»сев,»юц.-, о аппарата 10 захватывают минеральные удобрения и направляют их »а вальцы

11. Струя воздуха, создаваемая ве пилятором 29, захватывает удобрения и через внутришелевой сквозной канал сошника

l3 они равномерно распределяются в почве.

Одновременно бороздообразоватечь l 4 делает борозду, а за ним flo дну сороздь. перекатывается роторный высевак и ий и посадочный аппарат, который посадо ными органами 8 углубляется в дно борозды на заданную глубину и высаживает по одном. семени в лунку на точно одинаковом расстоянии друг от друга. 2 з.п. ф-лы, ил.

1540679

Формула изобретения

55

Изобретение относится к сельскохозяйственному машиностроению, в частности к посевным машинам.

Целью изобретения является улучшение условий развития растений, экономии семян и равномерного распределения удобрений вокруг семян.

На фиг. 1 изображена бороздковая свекловичная сеялка, общий вид, вид сбоку; на фиг. 2 — туковысевающий аппарат, вальцы, тукопровод, сошник, бороздообразователь; на фиг. 3 — роторный пневматический высевающий и посадочный аппарат, разрез; на фиг. 4 — бороздообразователь, вид сбоку.

Сеялка состоит из рамы 1, опорно-приводных колес 2, семенного бункера 3, тукового бункера 4, семяпровода-поводка 5, выполненного за одно целое с семенной камерой 6, высевающего пневматического аппарата 7, телескопических с конусностью на конце посадочных органов 8, катков 9, туковысевающего аппарата 10, вальцов 11 для размола минеральных удобрений, тукопроводов 12, сошника-скобы 13, закрепленного с ней на раме на одной оси и установленного последовательно бороздообразователя 14, прижимного устройства 15, высевающего вертикального диска 16, установленного на раме 1 и расположенного за бороздообразователем 14, высевающий диск

16 снабжен сквозными семенными ячейками 17, ограничителем 18 с пружинистыми усиками 19, перекрывающими семенные ячейки, кассетами 20, приемниками 21 семян со сквозными узкими щелями 22, трубчатым отводным каналом 23 с подпружиненным уплотнителем 24, копи ром 25, неподвижно закрепленным на оси 26, разделенным перегородкой на полость 27 пониженного давления воздуха и полость 28 повышенного давления, создаваемого установленным на раме 1 вентилятором 29, посадочных пальцев 30, размещенных в полостях посадочных органов 8, неподвижными шпильками 31, взаимодействующими с фигурными сквозными прорезями 32 желобчатого клапана ЗЗ, а в верхней части посадочного пальца 30 установлен подвижный ролик 34. взаимодействующий с фигурной дорожкой 35, установочного кольца 36, взаимодействующего со штифтами телескопических посадочных органов 8, горизонтального вала 37, на котором установлены парные фланцы 38, на которых свободно закреплены звенья цепи 39, шпильки 40, сое линяющие бороздообразователь и сошник 13, за высевающим диском 16 на кронштейне 41 установлены катки 9, а на кронштейне 42 закреплены боковые ножи 43 катков

9, шпилька крепления сошника 13 и бороздообразователя !4 устанавливается в отверстие 44.

Бороздковая свекловичная сеялка работает следуюгцим образом.

4

При движении сеялки опорно-приводное колесо 2 через цепную передачу вращает горизонтальный вал 37 с туковысевающими аппаратами 10, при этом звенья цепи 39 захватывают минеральные удобрения и высевают их на вальцы 11, которые размалывают удобрения, пройдя через вальцы 11, удобрения подхватываются струей воздуха, создаваемой вентилятором 29, и подаются через внутрищелевой сквозной канал сошника 13 на почву. Одновременно бороздообразователь 14, идущий за сошником 13, делает борозду, по дну которой перекатывается, роторный высевающий и посадочный аппарат 7, который посадочными органами 8 углубляется в дно борозды на заданную глубину и высаживает по одному семени в лунку на точно одинаковом расстоянии друг от друга, при этом высев и посадка семян происходят следующим образом. Роторный высевающий аппарат 7, взаимодействуя с почвой, перекатывается, высевающий диск 16, вращаясь внутри семянной камеры 6, контактирует с семенами и семена засасываются в семенные ячейки 17, удерживаются в них пружинистыми усиками 19 ограничителя 18 и транспортируются в зону засасывания семян в приемнике 21 кассет 20 и в этот момент пружинистые усики 19 находят на выступ в цилиндрической части корпуса семенной камеры 6, сходят с ячеек 17 и семена засасываются в приемники 21. При дальнейшем повороте ротора приемники 21 совмещаются своими стенками с сквозными прорезями 22 с трубчатым отводным каналом

23 оси ротора и струя воздуха выдувает семя в полость посадочного органа 8 к клапану 33, при дальнейшем вращении ротора посадочный орган 8 принимает вертикальное положение и заглубляется в почву на заданную глубину, а подвижный ролик 34 посадочного пальца 30 найдет на выступ фигурной дорожки 35 копира 25 и подаст посадочный палец ЗО вниз, который воздействует неподвижной шпилькой 31 на сквозные фигурные прорези 32 желобочного клапана 33, который, открываясь, расширяет лунку, образованную заглублением конца посадочного органа, и семя падает на дно лунки, а посадочный палец 30, опускаясь в нижнее положение, вдавит семя в дно лунки, плотно закрыв выходное отверстие посадочного органа 8.

Бороздковая свекловичная сеялка, содержащая раму, опорно-приводное колесо, туковысевающий аппарат, семенной бункер с семенной камерой, сошники для высева семян и удобрений, механизм передачи, прикатывающие колеса и вентилятор, отличающаяся тем, что, с целью улучшения условий развития растений, экономии

1540679 семян и равномерного распределения удобрений вокруг семян, сеялка снабжена бороздообразЬвателем, установленным между сошником для внесения удобрений и сошником для внесения семян, причем бороздообразователь и сошник для внесения минеральных удобрений последовательно смонтированы на раме посредством общей оси, при этом сошник для внесения удобрений выполнен в виде замкнутой скобы с острой кромкой в передней части и внутрищелевым сквозным каналом с противо.положной стороны, а бороздообразователь выполнен в виде жестко закрепленных на горизонтальном валу парных параллельных фланцев, между которыми свободно закреплены звенья цепи, и расположенных ниже фланцев вальцов, выполненных в виде горизонтально расположенных труб, причем вал фланцев и вальцы связаны с опорноприводным колесом сеялки посредством цепной передачи, а сошник для семян выполнен в виде вертикального диска с расположенными по его окружности семянными ячейками и конусными посадочными органами против каждой из них, при этом высевающий диск по периферии около семянных ячеек снабжен выступами-вороши1О телями семян.

2. Сеялка по п. 1, отличающаяся тем, что туконаправитель расположен под вальцами и имеет воздушный канал для соединения его с вентилятором.

3. Сеялка по п. 1, отличающаяся тем, что высевающий диск снабжен имеющими боковые ножи катками.! 540679

Z8 (A

IA Ь
