Реферат



Изобретение относится к сельскохозяйственному производству и может быть использовано для внесения удобрений при выращивании сельскохозяйственных культур. Целью изобретения является возможность внесения гранулированных удобрений горизонтальными строчками по вертикали пахотного слоя. Сошник состоит из вертикальной стойки тукопровода 1 с высевающей лапой 2, конец 3 которой повернут на угол 90°, т.е. из горизонтального положения в вертикальное. Лапа 2 снабжена выполненными в виде пластин строчными рассекателями 4, которые при повороте на угол 90° конца 3 лапы 2 переходят из горизонтального положения в вертикальное. При этом конец 3 лапы 2 автоматически устанавливается под углом наклона. Высевающая лапа 2 заглубляется в почву. Гранулированные удобрения из бункера сеялки попадают в высевающую лапу 2 и растекаются по ее плоскости. По наклонным пластинам рассекателей 4 они попадают в конец 3 лапы 2. Так как на выходе из обреза конца 3 рассекатели 4 расположены вертикально, удобрения выходят в почву в виде вертикальных поэтажных строчек. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1540693

Al (51)5 А 01 С 7/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Н А BTOPCHGMV СВИДЕТЕЛЬСТВУ (21) 4291197/30-15 (22) 29.07.87 (46) 07.02.90. Бюл. № 5 (71) Башкирский сельскохозяйственный институт (72) О. И. Прокопов и В. П. Прокопова (53) 631.33.024 (088.8) (56) Авторское свидетельство СССР № 147204, кл. А 01 С 15/00, 1961.

Авторское свидетельство СССР № 369867; кл. А 01 С 7/20, 1970. (54) СОШНИК (57) Изобретение относится к сельскохозяйственному производству и может быть использовано для внесения удобрений при выращивании сельскохозяйственных культур. Целью изобретения является возможность внесения гранулированных удобрений горизонтальными строчками по вертикали

2 пахотного слоя. Сошник состоит из вертикальной стойки тукопровода 1 с высевающей лапой 2, конец 3 которой повернут на угол 90, т. е. из горизонтального положения в вертикальное. Лапа 2 снабжена в виде пластин строчными рассекателями 4, которые при повороте на угол 90 конца 3 лапы 2 переходят из горизонтального положения в вертикальное. При этом конец 3 лапы 2 автоматически устанавливается под углом наклона. Высевающая лапа 2 заглубляется в почву. Гранулированные удобрения из бункера сеялки попадают в высевающую лапу 2 и растекаются по ее плоскости. По наклонным пластинам рассекателей

4 они попадают ". конец 3 лапы 2. Так как на выходе из обреза конца 3 рассекатели 4 расположены вертикально, удобрения выходят в почву в виде вертикальных поэтажных строчек. 2 ил.

1540693

Формула изобретения

Составитель В. Ильин

Техред И. Верее

Тираж 493

Корректор М. Самборская

Подписное

Редактор .1. Гратилло

Заказ 236

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР! !3035, Москва, Ж вЂ” 35, Рву шская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, !О! з

Изобретение относится к сельскохозяйственному производству и может быть использовано для внесения удобрений при выращивании сельскохозяйственных культур.

Целью изобретения является возможность внесения гранулированных удобрений горизонтальными строчками по вертикали пахотного слоя.

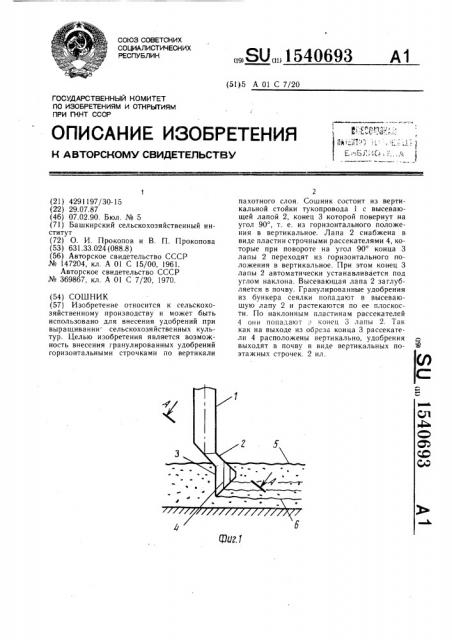

На фиг. 1 показан сошник, продольный разрез; на фиг. 2 —. сечение А — А на фиг. 1.

Сошник состоит из вертикального тукопровода 1 с высевающей лапой 2, конец которой повернут на угол 90, т. е. из горизонтального положения в вертикальное. При этом лапа 2 снабжена в виде пластин строчными рассекателями 4, которые при повороте на угол 90 конца 3 лапы 2 автоматически устанавливаются под углом наклона. Для наглядности на фиг. 1 показан пахотный слой почвы 5 и удобрения 6.

Сошник работает следующим образом.

Стойкой тукопровода 1 сошник закрепляется на туковысевающей сеялке. Сельскохозяйственным агрегатом сеялка транспортируется по пахотному слою почвы 5.

Из бункера сеялки в трубопровод 1 дозируется порция гранулированных удобрений, которые падают в высевающую лапу 2 и растекаются по ее плоскости. Пластинами рассекателей 4 и по их наклону они стекают на конец л а пы 3. При этом на выходе из обреза конца 3 рассекатели 4 расположены вертикально, поэтому удобрения выходят из них в почву 5 в виде вертикальных поэтажных строчек удобрений

6 по вертикали и õîòíîãî слоя 5.

15 Сошник, включающий вертикальный тукопровод, лапу, в которой размещены строчн ые рассекател и, отличающий ся тем, что, с целью возможности внесения гранулированных удобрений горизонтальными строчками по вертикали пахотного слоя, конец лапы со строчными рассекателями повернут относительно вертикальной оси на 90 .
