Ловушка для грызунов

Ловушка для грызунов

Иллюстрации

Показать все

Реферат



Изобретение относится к области сельского хозяйства. Цель изобретения - повышение надежности работы. Ловушка для грызунов содержит корпус 1 с двумя входами. Внутри корпуса 1 шарнирно установлены дверки 2, 3 и трапик 4 с противовесом 5 и крючком 12. На поверхности корпуса 4 размещены фиксаторы 6 и 7, а на внутренней его стенке-сторожок. Зашедший в ловушку грызун наступает лапой на трапик 4, крючок 12 выходит из соединения со стойкой 9 сторожка. Сторожок опускается и освобождает дверки 2 и 3, которые закрывают выход из ловушки. Фиксаторы 6 и 7 закрепляют их в этом положении. Извлечение пойманного грызуна может производиться путем вытряхивания его в предварительно надетый на вход мешочек или в ведро с водой. 1 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 01 М 23/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (2!) 4242761/30-15 (22) 12.05.87 (46) 07.02.90. Бюл. № 5 (71) Всесоюзный научно-исследовательски и институт дезинфекции и стерилизации (72) Н. А. Шипанов, А. А. Калинин и В. !О. Олейниченко (53) 639.081.12 (088.8) (56) Патент США № 2073373, кл. 43—

61, 1937. (54) ЛОВУШКА ДЛЯ ГРЫЗУНОВ (57) Изобретение относится к области сельского хозяйства. Цель изобретения — повышение надежности работы. Ловушка для грызунов содержит корпус 1 с двумя входами.

„.Я0„„154О765 д1

Внутри корпуса 1 шарнирно установлены дверцы 2, 3 и трапик 4 с противовесом 5 и крючком 12. На поверхности корпуса 1 размешены фиксаторы 6 и 7, а на внутренней его стенке сторожок. Зашедший в ловушку грызун наступает лапой на трапик 4, крючок !2 выходит из соединения со стойкой 9 сторожка. Сторожок опускается и освобождает дверцы 2 и 3, которые закрывают выход из ловушки. Фиксаторы 6 и 7 закрепляют их в этом положении. Извлечение пойманного грызуна может производиться путем вытряхивания его в предварительно надетый на вход мешочек или в ведро с водой. 1 з. п. ф-лы, 2 ил.

1540765

Формула изобретения

72 9

777777г2

Составитель Ю. Миронов

Редактор О. Головая Техред И. Верес Корректор Т. Малец

Заказ 239 Тираж 393 Подписное

БНИИПИ Государственного комитета по изобретениям и откргятиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», r. Ужгород, ул. Гагарина, 10!

Изобретение относится к сельскому хозяйству.

Цель изобретения — повышение надежности работы.

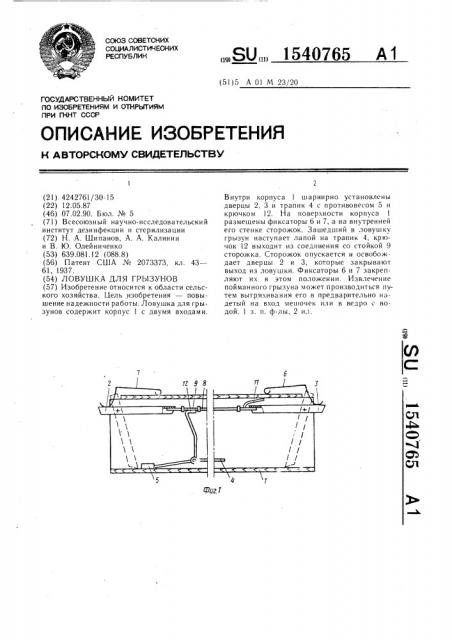

На фиг. 1 изображена предлагаемая ловушка, поперечный разрез; на фиг. 2 то же, вид сверху.

Ловушка содержит. корпус 1 с двумя входами, внутри которого шарнирно установлены дверцы 2 и 3, трапик 4 из проволоки с противовесом 5. Фиксаторы 6 и 7 размещены на поверхности корпуса 1. На внутренней стенке корпуса подвижно закреплен сторожок, выполненный в виде полки 8 с центральной 9 и имеющими отогнутые наружу концы крайними 10 стойками. Одна из стоек 10 выполнена с наружным перпендикулярно расположенным выступом 11.

Трапик 4 выполнен с крючком 12. Внутри корпуса 1 закрепляется приманка 13.

Ловушка работает следующим образом.

Приведение ловушки в рабочее состояние (насторожка) производится путем поднятия дверцы 3 до ее взаимодействия с выступом 11 отогнутым наружу концом стойки 0 при поднятом фиксаторе 6. При этом дверца 2 и фиксатор 7 могут быть заранее подняты в рабочее положение или оставлены закрытыми в зависимости от того, в каком из вариантов (с одним или двумя входами) будет использоваться ловушка.

При поднятии дверцы 3 ее нижний край за цепляет выступ !! сторожка, который занимает перпендикулярное стенке корпуса 1, положение. Его стойка 9 ложится на крючок 12 трапика 4 и сторожок фиксируется в этом положении. При этом дверцы 2 и 3 удерживаются в поднятом положении отогнутыми концами стоек 10. Фиксаторы 6 и 7 приводятся в рабочее положение. При необходимости закрепляется приманка 13.

Зашедший в ловушку грызун наступает лапой на трапик 4, при этом крючок 12 выходит из соединения со стойкой 9 и сторожок опускается, поворачиваясь и повисая вдоль стенки корпуса 1. Дверцы 2 и 3 освобождаются и закрывают выход из ловушки.

1О Опустившиеся фиксаторы 6 и 7 закрепляют их в этом положении. Трапик 4 занимает первоначальное положение, Йод действием противовеса 5, как только с него будет снята нагрузка — лапа зверька.

Извлечение пойманного грызуна может производиться путем вытряхивания его в предварительно надетый на вход мешочек или в ведро с водой (не показаны) или другими удобными способами.

1. Ловушка для грызунов, содержащая корпус с двумя входами, шарнирно установленные внутри него дверцы, сторожок, тра25 пик с противовесом и фиксаторы, взаимодействующие с дверцами, отличающаяся тем, что, с целью повышения надежности работы, сторожок выполнен в виде полки с центральной и имеющими отогнутые наружу концы крайними стойками, причем одна

3О из крайних стоек выполнена также с наружным перпендикулярно расположенным выступом, при этом фиксаторы размещены на поверхности корпуса.

2. Ловушка по п. 1, отличающаяся тем, что трапик выполнен из проволоки.
