Устройство для оттаивания семени животных

Устройство для оттаивания семени животных

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству, в частности к устройствам для искусственного осеменения с/х животных. Цель изобретения - упрощение конструкции, увеличение скорости оттаивания спермы, снижения трудоемкости при очистке и стерилизации рабочей поверхности. Устройство содержит алюминиевый блок, выполненный в виде цилиндра со сквозным отверстием в форме усеченного конуса, внутри которого расположен сердечник, нижняя часть его выполнена в форме пробки с желобками, а снаружи на уровне касания сердечника с конусом в блоке выполнены отверстия - гнезда для размещения нагревателя и регулятора температуры. Кроме того, в блоке выполнено от основания конуса до гнезда для нагревателя отверстие, в котором размещена стеклянная полоска - индикатор. Предложенное устройство можно применять как в стационарных, так и пастбищных передвижных условиях, что очень важно в горно-отгонном овцеводстве и мясном скотоводстве.

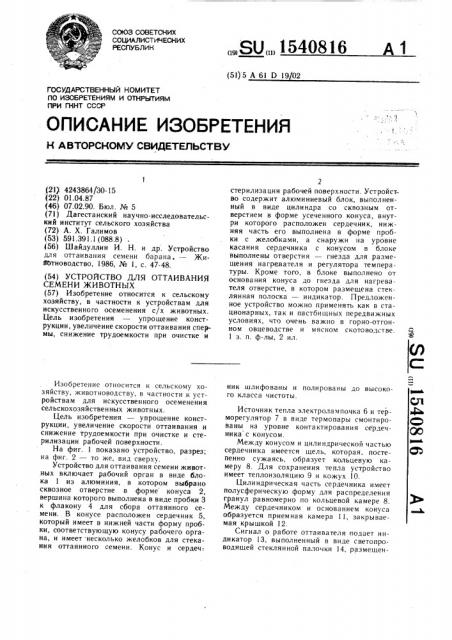

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„Я0„„1540816

А1 (5I)5 A 6I D 1902

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4243864 30-15 (22) 01.04.87 (46) 07.02.90. Бюл. № 5 (71) Дагеста нский научно-исследовательский институт сельского хозяйства (72) А. Х. Галимов (53) 591.391.1 (088.8) (56) Ш айдуллин И. Н. и др. Устройство для оттаивания семени барана. — Животноводство, 1986, № 1, с. 47-48. (54) УСТРОЙСТВО ДЛЯ ОТТАИВАНИЯ

СЕМЕНИ ЖИВОТНЫХ (57) Изобретение относится к сельскому хозяйству, в частности к устройствам для искусственного осеменения с/х животных.

Цель изобретения — упрощение конструкции, увеличение скорости оттаивания спермы, снижение трудоемкости при очистке и

Изобретение относится к сельскому хозяйству, животноводству, в частности к устройствам для искусственного осеменения сельскохозяйственных животных.

Цель изобретения — упрощение конструкции, увеличение скорости оттаивания и снижение трудоемкости при очистке и стерилизации рабочей поверхности.

На фиг. 1 показано устройство, разрез; на фиг. 2 — то же, вид сверху.

Устройство для оттаивания семени животных включает рабочий орган в виде блока из алюминия, в котором выбрано сквозное отверстие в форме конуса 2, вершина которого выполнена в виде пробки 3 к флакону 4 для сбора оттаянного семени. В конусе расположен сердечник 5, который имеет в нижней части форму пробки, соответствующую конусу рабочего органа, и имеет. несколько желобков для стекания оттаянного семени. Конус и сердеч-.

2 стерилизации рабочей поверхности. Устройство содержит алюминиевый блок, выполненный в виде цилиндра со сквозным отверстием в форме усеченного конуса, внутри которого расположен сердечник, нижняя часть его выполнена в форме пробки с желобками, а снаружи на уровне касания сердечника с конусом в блоке выполнены отверстия — гнезда для размещения нагревателя и регулятора температуры. Кроме того, в блоке выполнено от основания конуса до гнезда для нагревателя отверстие, в котором размещена стеклянная полоска — индикатор. Предложенное устройство можно применять как в стационарных, так и пастбищных передвижных условиях, что очень важно в горно-отгонном овцеводстве и мясном скотоводстве.

1 з. п. ф-лы, 2 ил. ник шлифованы и полированы до высокого класса чистоты.

Источник тепла электролампочка б и терморегулятор 7 в виде термопары смонтированы на уровне контактирования сердечника с конусом.

Между конусом и цилиндрической частью сердечника имеется щель, которая, постепенно сужаясь, образует кольцевую камеру 8. Для сохранения тепла устройство имеет теплоизоляцию 9 и кожух 10.

Цилиндрическая часть сердечника имеет полусферическую форму для распределения гранул равномерно по кольцевой камере 8.

Между сердечником и основанием конуса образуется приемная камера 11, закрываемая крышкой 12.

Сигнал о работе оттаивателя подает индикатор 13, выполненный в виде светопроводящей стеклянной палочки 14, размещен!

54081 ной в теле рабочего органа и входящей одним концом. в гнездо электролампочки.

Устройство работает следующим образом.

Тщательно очищенный, вымытый, простерилизованный оттаиватель со вставленным в конус 2 сердечником 5 устанавливают на флакон 4 и подключают к источнику питания, при этом загорается лампочка 6, которая греет тело рабочего органа. Вставленный непосредственно в рабочее тело источник тепла ускоряет нагрева- 10 ние до нужной температуры 42 С.

О включении устройства сигнализирует индикатор 13, который выполнен из стеклянной палочки 14 с полированными концами, один конец которой входит в гнез- 15 до лампочки 6, а другой выходит на поверхность кожуха. При достижении рабочим телом 42 С термопара размыкает контакты и лампочка гаснет, что видно и на индикаторе. В этот момент из сосуда

Дьюара ложкообразным пинцетом захваты- 20 вают нужное количество гранул 15 и переносят в приемную камеру 11, в которой за счет округлости сердечника они распределяются равномерно по кольцевой камере 8, начинают одновременно оттаивать и стекать во флаконы по стенке конуса и желобкам сердечника.

В случае зажигания лампочки во время работы, т, е. оттаивания семени, добавление гранул прекращают до тех пор, пока Зо индикатор не перестанет светиться.

После получения необходимого количества семени в одном флаконе оттаиватель

Z 12 77

4 переносят на другой флакон, установленный на штативе.

Экономический эффект предлагаемого устройства складывается из экономии различных материалов, приспособлений, деталей, из которых оно изготовлено, а также экономии трудозатрат на изготовление в сравнении с известным устройством. Кроме того предлагаемое устройство можно применять как в стационарных, так и пастбищных передвижных условиях, что очень важно в горно-отгонном овцеводстве и мясном скотоводстве.

Формула изобретения

l. Устройство для оттаивания семени животных, включающее алюминиевый блок и нагревательный элемент, отличающееся тем, что, с целью упрощения конструкции, увеличения скорости оттаивания и снижения трудоемкости при очистке и стерилизации рабочей поверхности, блок выполнен в виде цилиндра со сквозным отверстием в форме усеченного конуса, внутри которого расположен сердечник, нижняя часть которого выполнена в форме пробки с желобками, а снаружи на уровне касания сердечника с конусом в блоке выполнены отверстия-гнезда для размещения нагревателя и регулятора температуры.

2. Устройство по п. 1, отличающееся тем, что в блоке выполнено от основания конуса до гнезда для нагревателя отверстие, в котором размещена стеклянная палочка-индикатор.

1540816

Glue.2

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, !О1
