Режущий инструмент

Режущий инструмент

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов резанием, а именно к универсальным токарным инструментам. Целью изобретения является расширение технологических возможностей за счет универсальности, путем установки в резцовой головке различных по техническому назначению и размерам режущих пластин. В гнезде корпуса 1 при помощи крепящего винта 6 установлена резцовая головка, состоящая из корпуса 2, в пазах которого на регулировочных сменных вставках 8 установлены режущие пластины 4, и нажимного фланца 3, соединение которых осуществляется стягивающим винтом 5. Пазы в корпусе 2 резцовой головки выполнены с различными размерами для установки в них режущих пластин 4, предназначенных для выполнения различных операций, например проточки канавок, нарезания резьб, обточки, обрезки и т.д. 1 з.п. ф-лы, 3 ил.

А1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (П) (51)5 В 23 В 27/00

S Y0)!)3l!;i (ЙА1 .,Й I, -,, !,-,, ..SP

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4301865/25-08 (22) 28.08.87 (46) 07.02.90. Бюл. У 5 (71) Волгодонское производственное объединение атомного энергетического машиностроения "Атоммаш" и Волгодонский филиал Всесоюзного научно-исследовательского и проектно-конструкторского института атомного энергетического машиностроения (72) Н.Д.Скворцов, Д.В.Каменев и В.Т.Пруцаков .(53) 621.9.025(088.8) (56) Патент ГДР Р 20707?, кл. В 23 В 27/08, 1984. (54) РЕ>ХУ!1(ИЙ ИНСТРУМЕНТ (57) Изобретение относится к обработке металлов резанием, а именно к универсальным токарным инструментам, 2

Целью изобретения является расширение технологических воэможностей за счет универсальности, путем установки в резцовой головке различных по технологическому назначению и размерам режущих пластин. В гнезде корпуса

1 при помоци крепяцего винта 6 установлена резцовая головка, состоящая из корпуса 2, в пазах которого на регулировочных сменных вставках 8 установлены режущие пластины 4, и нажимного фланца 3, соединение которых осуществляется стягивающим винтом 5. Пазы в корпусе 2 резцовой головки. выполнены с различны(и размерами дпя установки в них режуцих пластин 4, предназначенных для выполнения различных операций, например проточки канавок, нареэания резьб, обточки, обрезки и т.д. 1 з.п. ф-лы, 3 ил.

1540949

Изобретение относится к обработке металлов резанием, конкретно к универсальным токарным инструментам.

Целью изобретения является расширение технологических возможностей инструмента за счет его универсальности.

Поставленная цель достигается возможностью установки в резцовой голов- 10 ке различных по технологическому назначению и размерам режущих пластин.

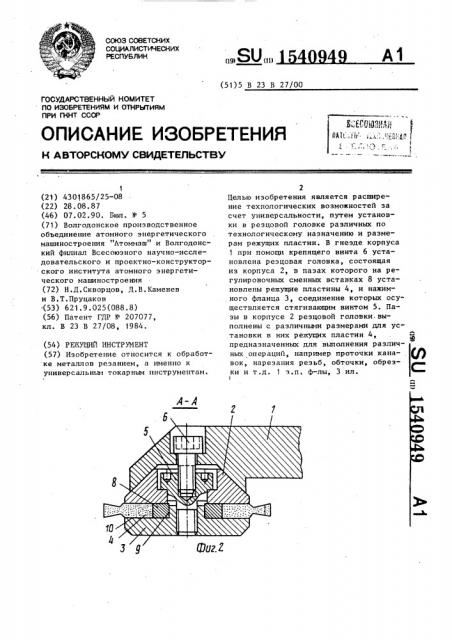

На фиг. 1 изображен режущий инструмент, на фиг. 2 — разрез А-А на

l фиг.1; на фиг.3 — корпус режущей ro- 15 ловки.

Режущий инструмент содержит корпус

1 и резцовую головку, состоящую из корпуса 2, нажимного.фланца 3, режущих пластин 4 и стягивающего винта 5. 20

В гнезде корпуса 1 реэцовая головка закреплена крепящим элементом в виде винта 6.

В корпусе 2 резцовой головки выполнены пазы 7, в которых на регули- 25 ровочных сменных вставках 8, установленных на выступе 9 нажимного фланца

3, размещены режущие пластины 4. Пазы 7 в корпусе 2 резцовой головки могут быть выполнены с различными размерами для установки в них режущих пластин 4, предназначенных для выполнения различных операций, например проточки канавок, нарезания резьб, обточки, отрезки и т.д.

Режущий инструмент собирается следующим образом.

В пазах 7 корпуса 2 резцовой го.ловки устанавливаются режущие пластины 4, радиальный вылет которых регулируется регулировочными сменными вставками 8. Затем режущие пластины

4 закрепляются нажимным фланцем 3 при помощи стягивающего винта 5. Компенсация неточности изготовления режущих пластин 4 по высоте обеспечивается прокладками 10 из пластичного материала. В собранном виде резцовая головка устанавливается в гнезде корпуса 1 и закрепляется винтом 6 при его взаимодействии с резьбовым отверстием в стягивающем винте 5. формулаизобретения

1 . Режущий инструмент, содержащий корпус и резцовую головку с крепящим элементом, расположенным в ее геометрическом центре, о т л и ч а ю щ и йс я тем, что, с целью расширения технологических возможностей за счет универсальности, резцовая головка выполнена в виде нажимного фланца с выступои и корпуса с пазами различной конфигурации для установки в них режущих пластин различных форм и размеров, соединенных введенным в инструмент винтом.

2. Инструмент по п. 1, о т л и— ч а ю шийся тем, что в пазах корпуса установлены введенные в инструмент регулировочные сменные вставки.

1540949

Составитель A.×åñòíûõ

Редактор II.Горная Техред И.Дидык Корректор С.Черни

Заказ 248 Тираж 717 Подписное

ВНИИХИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
