Приспособление-спутник для закрепления комплекта собираемых деталей к сборочному автомату

Приспособление-спутник для закрепления комплекта собираемых деталей к сборочному автомату

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению, приборостроению и другим областям техники, где осуществляется сборочный процесс, в котором базовая деталь закрепляется посредством зажимных рычагов, а другие детали комплекта своими зажимными элементами. Цель изобретения - увеличение точности базирования и надежности за счет боковой фиксации базовой детали захватом в виде призмы и прижимом других деталей вдоль оси сборки посредством своих зажимных элементов. На основании 1 установлен корпус с закрепленной на нем пластиной 3 с пазами 4. Собираемые детали размещаются в пазах 4 и закрепляются подпружиненными планками 5 с пазами, подвижно установленными на оси, закрепленной на корпусе 1. Захватные рычаги 8, поджатые пружинами 9, установлены на вертикальных закрепленных на корпусе осях. Усилие сжатия пружин 9 регулируется винтами 10. 3 ил.

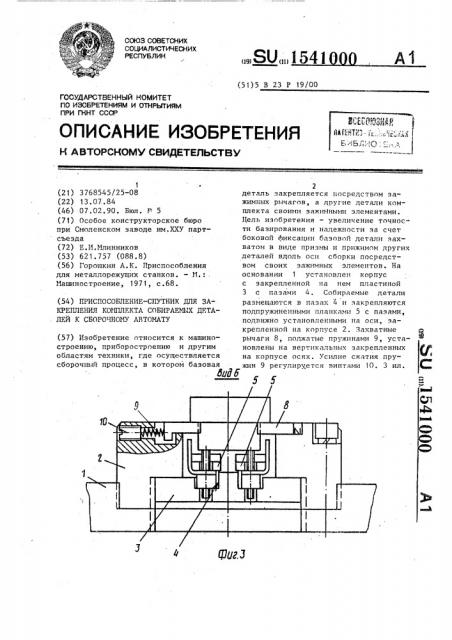

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН ()9) (И) (51) 5 В 23 Р 19/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

К Д BTOPCHOMY СВИДЕТЕЛЬСТВУ

1 .е (21) 3768545/25-08 (22) 13.07..84 (46) 07.02.90. Бюл. ) . 5 (71) Особое конструкторское бюро при Смоленском заводе им.ХХУ партсъезда (72) Е.И.Млинников (53) 621.757 (088.8) (56) Горошкин А.К. Приспособления для металлорежущих станков. — М.:.

Машиностроение, 1971, с.68. (54) ПРИСПОСОБЛЕНИЕ-СПУТНИК ДЛЯ ЗАКРЕПЛЕНИЯ КОМПЛЕКТА СОБИРАЕМЫХ ДЕТАЛЕЯ K СБОРОЧНОМУ АВТОМАТУ (57) Изобретение относится к машиностроению, приборостроению и другим областям техники, где осуществляется сборочный процесс, в котором базовая дадим

2 деталь закрепляется посредством зажимных рычагов, а другие детали комплекта своими зажииными элементами.

Цель изобретения — увеличение точности базирования и надежности эа счет боковой Аиксации базовой детали захватом в виде призмы и прижимом других деталей вдоль оси сборки посредством своих зажимных элементов. На основании 1 установлен корпус с закрепленной на нем пластиной

3 с пазами 4. Собираемые детали размещаются в пазах 4 и закрепляются подпружиненными планками 5 с пазами, подвижно установленными на оси, закрепленной на корпусе 2. Захватные рычаги 8, поджатые пружинами 9, установлены на вертикальных закрепленных на корпусе осях. Усилие сжатия пружин 9 регулируется винтами 10. 3 ил.

1541000

Изобретение относится к машиностроению, приборостроению и другим областям техники,. где осуществляется сборочный процесс, в котором базовая деталь закрепляется посредством эажимных рычагов, а другие детали комплекта — своими зажимными элементами.

Цель изобретения — увеличение точности базирования реализуется за счет боковой фиксации базовой детали захватом в виде призмыи прижимомдругих деталей вдоль оси сборки посредством своих зажимных элементов.

На фиг.1 представлено приспособление-спутник, общий вид; на фиг.2 вид A на фиг.1; на фиг.3 — вид Б на фиг. 1.

Приспособление-спутник содержит расположенные на основании 1 корпус

2, на котором закреплена пластина 3 с пазами 4, в которых размещаются собираемые детали, которые закрепляются подпружиненными планками 5 с пазами, подвижно установленными на оси

6, которая закреплена в корпусе 2.

В корпусе 2 закреплены и вертикально расположенные на оси 7, на которых подвижно установлены захватные рычаги 8, поджатые пружинами 9, усилие сжатия которых регулируется винтами

10. .Приспособление-спутник работает следующим образом.

В пазы 4 пластины 3 устанавливаются детали собираемого комплекта, например чайки, на которые устанавливаются другие детали комплекта, отверстия в которых ориентируются концентрично отверстиям в чайках. Установленные детали прижимаются к пластине 3 планками 5 с пазами. Далее в зажимные рычаги 8 устанавливается базовая деталь, отверстия для резьбового крепления которых располагаются соосно отверстиям ранее установленных деталей.

После этого в отверстия комплекта вводятся резьбовые детали крепления.

Собранный комплект деталей вместе с базовой деталью снимается с приспособления перемещением перпендикулярно оси сборки в сторону раскрытия захватных рычагов 8, которые расходятся, пропуская собранное изделие, а затем под действием пружин 9 сводятся вновь до исходного положения. формула изобретения Приспособление-спутник для закрепления комплекта собираемых деталей к сборочному автомату, содержа25 щее корпус с подвижными перпендикулярно оси сборки подпружиненными захватными рычагами, с направляющими и базовыми элементами, о т л и ч а - ю щ е е с я тем, что, с целью увеличения точности базирования и надежности захвата, приспособление-спутник снабжено подвижными вдоль оси сборки подпружиненными щечками, расположенными между захватными рычагами и базовыми элементами, выполненными в виде пластины со ступенчатыми пазами, узкая часть которых соответствует выполненным в щечках пазах, а их боковые стороны расположены в одной плоскости.

1541000

Составитель А. Коротков

Техред Л.Сердюкова Корректор В.Кабаций

Редактор Л.Зайцева

Подписное

Тираж 600

Заказ 251

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательскии комбинат "Патент", г. Ужгород, ул. Гагарина, 1.it
