Реферат



Изобретение касается упаковывания, преимущественно устройств для переворота пакетов штучных предметов упаковочным машинам, может быть использовано в легкой, пищевой и других отраслях промышленности и направлено на повышение надежности в работе путем предотвращения смещения штучных предметов в пакете. Устройство содержит опорные плиты 2, два транспортера 1, установленных один над другим с возможностью поворота, и фиксирующие приспособления 6. Транспортеры 1 шарнирно смонтированы на опорных плитах 2 с возможностью поворота в плоскости подачи пакета 7 и подпружинены пружиной 3 с одной из сторон. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ ССОР. ОПИСАНИЕ ИЗОБРЕТЕНИЯ ,Н A BTOPCHOMV СВИДЕТЕЛЬСТВУ

Х 2

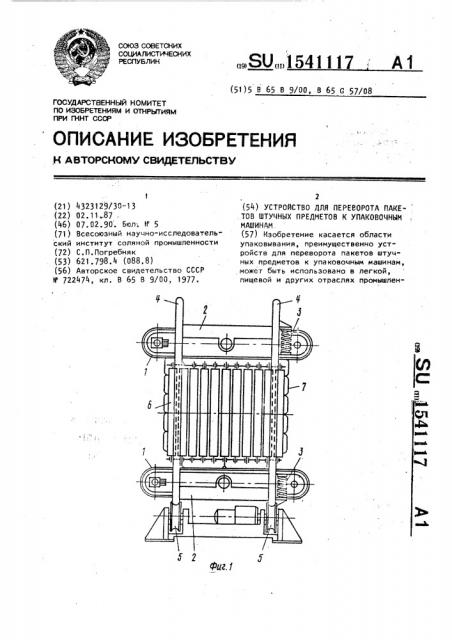

Фиг.1

1 (21) 4323129/30-13 (22) 02. 11.,87 . (46) 07.02.90. Бюл; Н 5 (71) Всесоюзный научно-исследовательский институт соляной промышленности (72) С.П ° Погребняк (53) 621.798.4 (088,8) (56) Авторское свидетельство СССР

М 722474, кл. В 65 В 9/00, 1977..Я0 154111 А1 (51)5 В 65 В 9/00, В 65 G 57/08

2 (54) УСТРОйстВО ДЛЯ ПЕРЕВОРОТА ПаКЕ- .ТОВ ШТУЧНЫХ ПРЕДМЕТОВ К УПАКОВОЧНЫМ

МАШИНАМ. (57) Изобретение касается области упаковывания, преимущественно устройств для переворота пакетов штучных предметов к упаковочным машинам, может быть использовано в легкой, пищевой и других отраслях промышлен1541117 ности и направлено на повышение надежности в работе путем предотвращения смещения штучных предметов в пакете. Устройство содержит опорные плиты 2, два транспортера 1, установленных один над другим с воэможИзобретение относится к области, упаковывания, преимущественно к устройствам для переворота пакетов штучных предметов к упаковочным машинам.

Целью изобретения является повышение надежности в работе путем предотвращения смещения штучных предметов в пакете.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 - то же, вид сбоку.

Устройство для переворота пакетов . штучных предметов к упаковочным машинам содержит два транспортера 1, шарнирно смонтированные на опорных плитах 2, с одной стороны транспортеры

1 подпружинены пружинами 3. Опорные плиты 2 жестко соединены с кольцами

4, которые установлены на опорно-приводных катках 5. На кольцах 4 установлены фиксирующие приспособления 6, Устройство работает следующим образом.

Пакет 7 перемещается между двумя транспортерами 1 до полного входа в устройство. При этом после прохождения места шарнирного крепления транспортеров 1 под действием пружин 3 происходит самозажим пакета 7„ После этого транспортеры 1 останавливаются и в движение приводятся опорно-приводные катки 5, которые вращают кольностью поворота, и фиксирующие приспособления б. Транспортеры 1 шарнирно смонтированы на опорных плитах 2 с возможностью поворота в плоскости подачи пакета 7 и подпружинены пружиной 3 с одной иэ сторон. 2 ил. ца 4, а вместе с ними и пакет 7, зафиксированный м жду двумя транспортерами 1 и фиксирующими приспособлениями 6. Поворот осуществляется

15 на 180 в плоскости,, перпендикулярной подачи пакета 7. После окончания переворота пакета 7 включаются транспортеры 1 и происходит выдача переоринтированного пакета 7, 20

Таким образом, предлагаемое выполнение устройства позволяет повысить надежность в работе путем предотвращения смещения штучных предметов в пакете.,формула изобретения

Устройство для переворота пакетов штучных предметов к упаковочным машинам, содержащее опорные плиты, два транспортера, установленных один над другим с воэможностью поворота, и фиксирующие приспособления, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности в работе путем предотвращения смещения штучных предметов в пакете, транспортеры шарнир40 но смонтированы на опорных плитах с воэможностью поворота в плоскости подачи пакета и подпружинены с одной из сторон.

1541117
