Реферат



Изобретение относится к транспортирующим машинам и позволяет повысить производительность конвейера. Конвейер включает став с приводными и натяжными звездочками, огибающий их тяговый орган в виде цепи 5 с закрепленными на ней вертикальными стойками (ВС) 9 и укрепленные на них концами поперечно расположенные гибкие лотки (ГЛ) 8. По краям ГЛ 8 на одинаковом расстоянии от их крепления к ВС 9 закреплены уплотнительные борта (УБ) 10, которые расположены наклонно к продольной оси конвейера. Материал загружается в ГЛ 8 и удерживается от высыпания УБ 10. При проходе ГЛ 8 через приводные звездочки они растягиваются и материал выгружается. При движении ГЛ 8 по холостой ветви они удерживаются ВС 9. 5 ил.

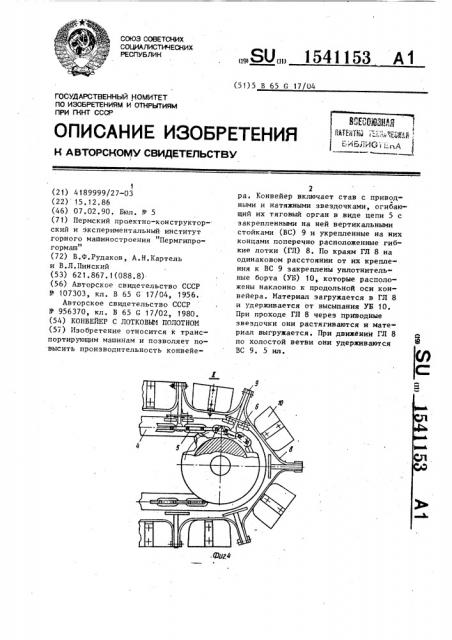

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ.

РЕСПУБЛИК (51) 5 В 65 G 17/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н д ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4189999/27-03 (22) 15. 12 ° 86 (46) 07.02.90. Бюл. Р 5 (71) Пермский проектно-конструктор- ский и экспериментальный институт горного машиностроения "Пермгипрогормаш" (72) В.Ф.Рудаков, А.Н.Картель и В.Л.Пинский (53) 62 1.867. 1(088.8) (56) Авторское свидетельство СССР

Р 107303, кл. В 65 G 17/04, 1956.

Авторское свидетельство СССР

У 956370, кл. В 65 С 17/02, 1980. (54) КОНВЕЙЕР С ЛОТКОВЫМ ПОЛОТНОМ (57) Изобретение относится к транспортируюцим машинам и позволяет повысить производительность конвейеÄÄSUÄÄ 1541153 А 1

2 ра. Конвейер включает став с приводными и натяжными звездочками, огибающий их тяговый орган в виде цепи 5 с закрепленными на ней вертикальными стойками (ВС) 9 и укрепленные на иих концами поперечно расположенные гибкие лотки (ГЛ) 8. По краям ГЛ 8 на одинаковом расстоянии от их крепления к ВС 9 закреплены уплотнительные борта (УБ) 10, которые расположены наклонно к продольной оси конвейера. Материал загружается в ГЛ 8 и удерживается от высыпания УБ 10.

При проходе ГЛ 8 через приводные звездочки они растягиваются и материал выгружается. При движении ГЛ 8 но холостой ветви они удерживаются

ВС 9. 5 ил.

1541153 расстоянии от мест их крепления к

1 стойкам 9 закреплены уплотнительные борта 10, расположенные под углом к продольной оси конвейера.

Изобретение относится к самоходным транспортирующим машинам с гибким тяговым органом и может быть ис-. пользовано в горнодобывающей, химической, строительной и других отраслях народного хозяйства для транспортирования различных сыпучих материалов по криволинейным траекториям с укло1 нами. 10

Цель изобретения — повышение производительности конвейера, На фиг. 1 изображен конвейер, общий вид, на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 - разрез А-А на фиг. 1; на фиг. 4 — грузонесущее полотно, аксонометрия; на фиг,5 узел II на фиг. 1.

Конвейер состоит из головного 1 и концевого 2 тягачей, става тележек

3 с направляющими 4, огибающего приводные и натяжные звездочки тягового органа в виде тяговой цепи 5 с роликовыми каретками 6 и грузонесущего полотна 7, состоящего иэ гибких лот- 25 ков 8, укрепленных на вертикальных стойках 9, которые смонтированы на тяговом органе. По краям гибких лотков 8 на одинаковом

Конвейер работает следующим образом.

Транспортируемый материал загружается в лотки 8, ограниченные бортами 10. При проходе груэонесущего полотна через приводные звездочки лотки растягиваются, а уплотнительные борта 10 перестают контактировать с поверхностью лотков и способствуют полной выгрузке транспортируемого материала. При движении лотков 8 в холостой (нижней) ветви конвейера они удерживаются от провисания вертикальными стойками 9.

Формула изобретения

Конвейер с лотк звым полотном, включающий став с.приводными и натяжными звездочками, огибающий их тяговый орган со стойками и укрепленные коцами на вертикальных стойках поперечно расположенные гибкие лотки, о тл и ч а ю шийся тем, что, с целью повышения производительности конвейера, он снабжен уплотнительными бортами, закрепленными по краям гибких лотков на одинаковом расстоянии от их крепления к вертикальным стойкам, при этом уплотнительные борта расположены наклонно к продольной оси конвейера.

154) 153

1

1541153

Х

©jy 3
