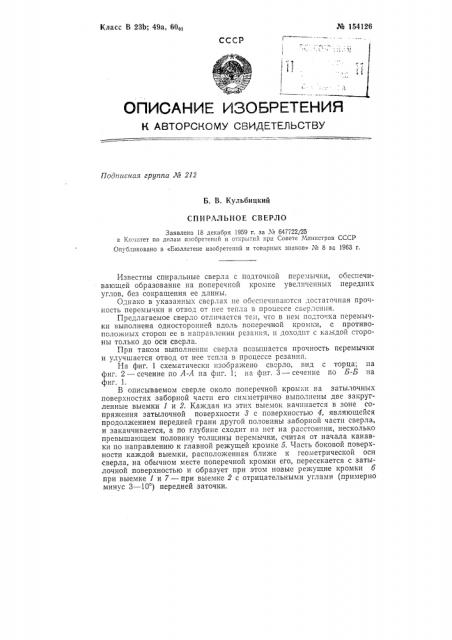

Класс В 23b; 49а, 60„ № 154126
СССР (1
1 .1
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа № 212
Б. В. Кульбицкий
СПИРЛЛЬ110Е СВЕРЛО
Заявлено 18 декабря 1959 г. за № 647722/25 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарнык знаков» № 8 за 1963 г.
Известны спиральные сверла с подточкой перемычки, обеспечивающей образование на поперечной кромке увеличенных передних углов, без сокращения ее длины.
Однако в указанных сверлах не обсспсчиваются достаточная прочность перемычки и отвод от иее тепла в процессе сверлсния.
Предлагаемое сверло отличается тем, что в нем подто.ка перемычки выполнена односторонней вдоль поперечной кромки, с противоположных сторон ее в направлении резания, и доходит с каждой стороны только до оси сверла.
При таком выполнении сверла повышается прочность перемычки и улучшается отвод от нее тспла в процессе резания.
На фиг. 1 схематически изображено сверло, вид с торца; иа фиг. 2 — сечение по А-А на фиг. 1; на фиг. 3 — сечение по Б-Б на фиг. 1.
В описываемом сверле около поперечной кромки на затылочных поверхностях заборной части его симметрично выполнены две закругленные выемки 1 и 2. Каждая из этих выемок начинается в зоне сопряжения затылочной поверхности 8 с поверхностью 4, являющейся продолжением передней грани другой половины заборной части сверла, и заканчивается, а по глубине сходит на нет на расстоянии, несколько превышающем половину толщины перемычки, считая от начала канавки по направлению к главной режущей кромке 5. Часть боковой поверхности каждой выемки, расположенная ближе к геометрической оси сверла, на обычном месте поперечной кромки его, пересекается с затылочной поверхностью и образует при этом новые режущие кромки 6 при выемке l и 7 — при выемке 2 с отрицательными углами (примерно минус 3 — 10 ) передней заточки.
¹ 154126
По выемкам 1 и 2 происходит удаление стружки, образующейся у режущих кромок б и 7 и поступающей в обычные стружкоотводяшие канавки 8. Размеры выемки подбираются экспериментальным путем, в зависимости от свойств обрабатываемого материала.
Режущие кромки 6 и 7 могут быть преднамеренно смещены на некоторый угол, направленный в сторону противоположную вращению сверла, в этом случае упрощается заточка сверла обычным заточным инструментом.
Новые режущие кромки могут сопрягаться с обычными режущими кромками сверла под углом, это сопряжение может быть и плавным (скругленным) .
В предлагаемом сверле углы задней заточки в зоне новых режущих кромок на перемычке могут, в отличие от известных сверл, иметь малую, т. е. оптимальную величину, чем обеспечивается хороший отвод тепла от этих кромок и увеличивается их стойкость.
Предмет изобретения
Спиральное сверло с подточкой перемычки, обеспечивающей образование на поперечной кромке увеличенных передних углов без сокращения ее длины, о т л и ч а ю щ е е с я тем, что, с целью повышения прочности поперечной кромки и улучшения условий отвода от нее тепла в процессе резания, подточка перемычки выполнена односторонней вдоль поперечной кромки, с противоположных сторон ее в направлении резания и доходит с каждой стороны только до оси сверла.
