Сталь

Сталь

Иллюстрации

Показать все

Реферат



Изобретение относится к области металлургии, в частности к износостойкой стали. Цель изобретения - повышение прочности и ударной вязкости стали. Сталь дополнительно содержит ванадий и медь при следующем соотношении компонентов, мас.%: углерод 0,48-0,98, кремний 0,41-1,10, марганец 0,90-1,75, хром 2,00-3,60, титан 0,06-0,13, бор 0,001-0,003, азот 0,006-0,02, кальций 0,001-0,01, ванадий 0,05-0,10, медь 0,05-0,5, железо остальное. 2 табл.

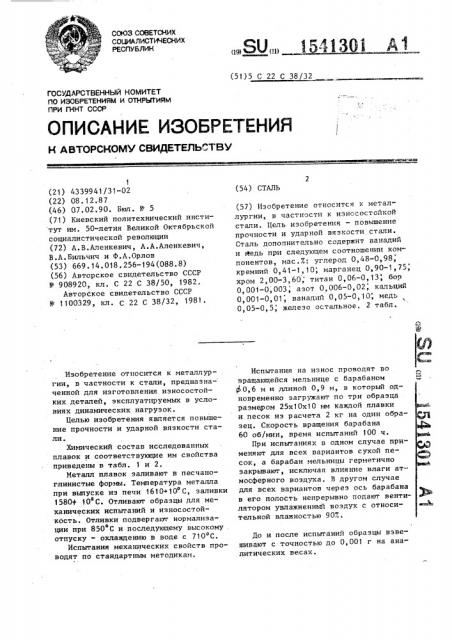

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTOPCHOMV СВИДЕТЕЛЬСТВУ (54) СТАЛЬ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4339941/31-02 (22) 08. 12.87 (46) 0,7.02.90. Бюл. Р 5 (71) Киевский политехнический инсти тут им. 50-летия Великой Октябрьской социалистической р еволюции (72) A. В.Аленкевич, A.À.Àëåíêåâè÷, В,А. Бильчич и Ф.А. Орлов (53) 669. 14. 018. 256-194 (088. 8) (56) Авторское свидетельство СССР

Ф 908920, кл, С 22 С 38/50, 1982.

Авторское свидетельство СССР

N - 1100329, кл. С 22 С 38/32, 1981.

Изобретение относится к металлур- . гии, в частности к стали, предназна- ченной для изготовления износостойких деталей, зксплуатируемых в условиях динамических нагрузок.

Целью изобретения является повьппение прочности и ударной вязкости стали.

Химический состав исследованных плавок и соответствующие им свойства приведены в табл. 1 и 2.

Металл плавок заливают в песчаноглинистые формы. Температура металла при выпуске из печи 1610+10О С, заливки

1580Ф 10 С. Отливают образцы для механических испытаний и износостойкость. Отливки подвергают нормализации при 850 С и последующему высокому . отпуску — охлаждению в воде с 710 С.

Испытания механических свойств проводят по стандартным методикам. (57) Изобретение относится к метал" лургии, в частности к износостойкой стали. Цель изобретения — повьппение прочности и ударной вязкости стали.

Сталь дополнительно содержит ванадий и Медь при следующем соотноше пш комФ понентов, мас.7: углерод 0,48-0,98, кремний 0,41-1, 10, марганец 0,90-1, 75, хром 2,00-3, 60; титан 0,06-0, 13; бор

0,001-0,003; азот 0,006-0,02, кальций

0,001-0,01; ванадий 0 05-0 10, медь

0,05-0,5; железо остальное. 2 табл.

Испытания на износ проводят во вращающейся мельнице с барабаном ф 0,6 м и длиной 0,9 и, в который одновременно загружают по три образца размером 25х10х10 мм каждой плавки и песок из расчета 2 хг на один образец. Скорость вращения барабана Вь

60 об/мин, время испытаний 100 ч.

При испытаниях в одном случае применяют для всех вариантов сухой песок, а барабан мельницы герметично закрывают, исключая влияние влаги атмосферного воздуха. В другом случае для всех вариантов через ось барабана в его полость непрерывно подают вентилятором увлажненньп1 воздух с относительной влажностью 903.

До и после испытаний образцы взвешивают с точностью до 0,001 г на аналитических весах.

1541301

Результаты испытаний приведены в табл. 2.

Как видно из табл. 2 предлагаемая сталь имеет более высокую прочность и ударную вязкость. соотношении компоненi0

Таблица 1

Сталь

Содераание элементов, мас.г Т" Г " Т" 1" I"

Иэеестная

2

Предлагаемая

5

0,90 0,20 0,75 2,80

1,01 0 32 1,32 2,95

1,20 0,40 "I 90 3,10

0,t0 0,02

О,21 0,ОЗ

0,30 0,04

О,О! о,оз

0,05

О,О8

0,09

0,1г

О,01 о,оз

0,04

Остальное

1I л

0,06

0,08

О,1З

О, 05

0,20

0 50

0,48 0,41

0>64 0,78

0,9S 1, 1О

II л

I °

0,05

О,О8

0,1О о,90 г,оо

1, 56 2,96 !

1 75 3 60

О,ОО1 0,ОО1

0,002 0,006

0,003 0 010

О, 006

0,016

0,020

Таблица 2

Сталь

Износ образцов, г/мг.ч

Механические свойства

Предел про чности, Па/кгс/ммг

Ударная вязкостьэ а,КДж/м кгс/и/см ) Сухой воздух и песок

Относительная влажность воздуха 907 и песок

27 10" (27) 290(2,9) 0 086

23. 10 (23) 210(2, 1) О, 071

22 ° 10 (22) 190(1,9) 0,067

0,093

О, 081

О, 074

66 ° 10 (66) 1160(11,6) 0,094

69 ° 10 (69) 1260(12,6) 0,080

67 10 (67) 940(9,4) 0„071

О, 099

О, 085

0,077

Составитель В. Брострем

Редактор Н.Рогулич Техред Л.Олийнык Корректор Л,Патай

Заказ 266 Тираж 486 . Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж 35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

Формула изобретения

Сталь, с одержащая углерод, кремний марганец, хром, титан, бор, азот, кальций и железо, о т л и ч а ю щ а я с я тем, что, с целью повышения прочности и ударной вязкости, она дополнительно содержит ванадий и медь

Известная

2

Пр едлаг аемая

5

6 при следующем тов, мас.Е:

Углерод

Кремний

Марганец

Хром

Титан

Бор

Азот

Кальций

Ванадий

Медь

Железо

0,48-0,98

0,41-1,10

0,90-1, 75

2,00-3,60

О, 06-0, 13

0,001-0,003

0,006-0,02

0,001-0,010

0,05-0,10

0,05-0,5

Остальное
