Способ удаления тонких селеновых слоев с алюминиевых подложек

Способ удаления тонких селеновых слоев с алюминиевых подложек

Иллюстрации

Показать все

Реферат



Изобретение относится к области химической обработки поверхности металла, а именно к способам удаления тонких селеновых слоев с алюминиевых подложек, преимущественно с электрографических пластин. Целью изобретения является повышение степени очистки подложек. Способ удаления тонких селеновых слоев с алюминиевых подложек включает кипячение подложек в водном растворе окислителя: дихромата калия или пероксодисульфата калия при концентрации 0,03-0,05 моль/л. Повышение степени очистки подложек достигается за счет использования в качестве окислителя дихромата калия или пероксисульфата калия, а также за счет того, что процесс обработки проводят при кипячении раствора. 2 табл.

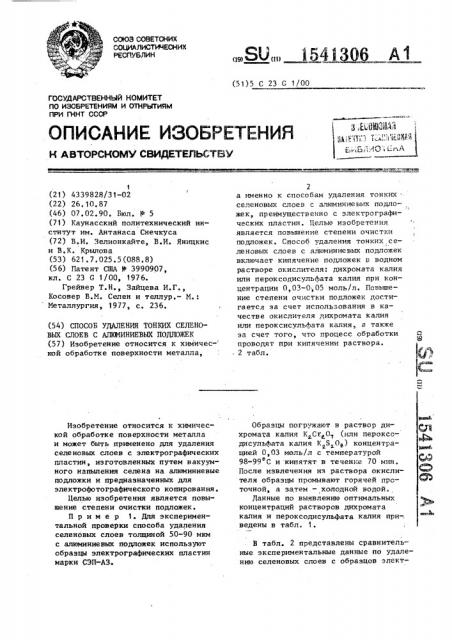

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51}5 С 23 G 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И OTKPbfTHflivl

ПРИ ГКНТ СССР

1 (21) 4339828/31-02 (22) 26. 10. 87 (46) 07.02.90. Бюл. Р 5 (71) Каунасский политехнический институт им. Антанаса Снечкуса (72) В.И. Зелионкайте, В.И. Яницкис и В.К. Крылова (53) 621.7.025.5(088.8) (56) Патент США II! 3990907, кл. С 23 G 1/00, 1976.

Грейвер Т.Н., Зайцева И.Г., Косовер В.М. Селен и теллур. — M. Металлургия, 1977, с. 236. (54) СПОСОБ УДАЛЕНИЯ ТОНКИХ СЕЛЕНОВЫХ СЛОЕВ С АЛЮМИНИЕВЫХ ПОДЛОЖЕК (57) Изобретение относится к химичес- кой обработке поверхности металла, Изобретение относится к химической обработке поверхности металла и может быть применено для удаления селеновых слоев с электрографических пластин, изготовленных путем вакуумного напыления селена на алюминиевые подложки и предназначенных для электрофотографического копирования.

Целью изобретения является повышение степени очистки подложек.

Пример 1. Для экспериментальной проверки способа удаления селеновых слоев толшиной 50-90 мкм с алюминиевых подложек используют образцы электрографических пластин марки СЭП-АЗ.

2 а именно к способам удаления тонких селеновых слоев с алюминиевых подложек, преимущественно с электрографических пластин. Целью изобретения является повышение степени очистки подложек. Способ удаления тонких селеновых слоев с алюминиевых подложек включает кипячение подложек в водном растворе окислителя: дихромата калия или пероксодисульфата калия прн концентрации 0,03-0;05 моль/л. Повышение степени очистки подложек достигается за счет использования в качестве окислителя дихромата калия или пероксисульфата калия, а также эа счет того, что процесс обработки проводят при кипячении раствора.

2 табл.

Образцы погружают в раствор дихромата калия К Сг О (или пероксодисульфата калия К S О ) концентрацией 0,03 моль/л с емпературой

98-99 С и кипятят в течение 70 мин.

После извлечения из раствора окислителя образцы промывают горячей проточной, а затем — холодной водой.

Данные по выявлению оптимальных концентраций растворов дихромата калия и пероксодисульфата калия при-. ведены в табл. 1.

В табл. 2 представлены сравнительные экспериментальные данные по удалению селеновых слоев с образцов элект1541306

Концентрация раствора моль/л

Площадь каественной оверхности алюминиевой одлохкн", Х емя отсла анна сенового оя, мин

K C>0

0,0125 о,оз

0 05

О,1

К282 Оз

0,005 о,оз

0 05

О,1

7О

98-1ОО

98-100

98-100

73

7О

58

49

99

99-100

99-100

99-1ОО

Для оценки качества алюминиевой подлохки в количественном отношении поверхность образца разделяют на 100 квадратов, количество чистых квадратов суммируют и, таким образом, получают площадь качественной поверхности в процентах. рографнческих пластин в растворах различных окислителей при 100 С.

Анализ экспериментальных данных показывает, что для удаления тонких селеновых слоев с исчерпавших свой ресурс электрографических пластин наибо лее пригодны водные растворы дихромата калия и пероксодисульфата калия,, концентрацией 0,03-0,05 моль/л. При их использовании не выделяется ядовитый сселеноводород, в растворе не образуется коллоидный селен, а качество регене-! ! р 1рованных алюминиевых подложек 991 007.. Бремя отслаивания селена в растворах дихромата калия 75 мин, пероксодисучьфата калия - 45 мин.

В течение термообработки в растворе дихромата калия или пероксодйсульфата калия выкристаллизовавшийся се- 90 лвн может быть отделен от раствора и использован в производстве электрографических пластин, а раствор применен для повторного удаления слоев. .Растворы перманганата калия, хро- 25 мата калия, перекиси водорода исследованных концентраций для удаления тонкнз селеновых слоев непригодны, поскольку во время термообработки наряду с кристаллизацией происходит частичное растворение селена, выделяется ядовитый селеновадород. Получейные регенерированные алюминиевые подложки некачественные. Более того, увеличение концентрации растворов

Перманганата калия и хромата калия

Приводит к ухудшению качества подло)"ек Ф

В процессе обработки электрографических пластин s растворах дихромата калия или пероксодисульфата калия селен отделяется от алюминиевых подложек, при этом происходит превращение аморфного стекловидного селена в кристаллический тригональный. В про— цессе кристаллизации сплошной селеновый слой трескается, в образовав-, шиеся микротрещины проникает раствор окислителя, который еще больше увеличивает трещины, в результате чего селен отделяется от алюминиевой подложки.

Применение предлагаемого способа позволяет повысить степень очистки алюминиевых подложек от селеновых слоев, что позволит многократно применять их для изготовления электрографических пластин беэ дополнительной обработки.

Формула изобретения

Способ удаления тонких селеновых слоев с алюминиевых подложек, преимущественно с электрографических плас тин, путем обработки в водном растворе окислителя, о т л и ч а ю щ и йс я тем, что, с целью повышения степени очистки подложек, в качестве окислителя используют дихромат калия или пероксодисульфат калия при концентрации 0,03-0,05 моль/л, а процесс обработки проводят при кипячении раствора.

1 аблица 1

Таблица 2

Характеристика алкииниевой подложки ч п

1541306

Окислитель Концентра" цня раствора, моль/л

Время отслоения селена, мин

Опыт

Площадь каественной оверхности алюминиевой одложки,X

Дихромат калия

0,03

0,04

0,05

99

99

100

69

Чистые, блестящие

48

43

0,03

0,04

0,05

99

100

Чистые

tl

150

0

12

Коричневые

Il

II

Сплошной красный налет

Зелено-красный налет

135

Большие квасные пятна

Красные пятна

27

04

Ф

Наблюдается выделение селеноводорода и образование красного коллоида.

Редактор Н. Рогулич

Заказ 266 Тираж 810 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская иаб., д. 4/5

Производственно-издательский комбинат ™Патент", г.ужгород, ул. Гагарина,101

4 Пероксодисульфат калия

6

7 Перманганат калия 0,03

8 0,04

9 0 05

Ф

У

10 Хромат калия 0,03

11 К Cr04 0,04

12 0,05

13» Перекись водорода О, 03

0,04

0,05

Составитель Т. Гугнина

Техред Л.Олийнык Корректор Л. Патай .
