Противофильтрационный экран

Противофильтрационный экран

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехнике, а именно к противофильтрационным мероприятиям. Цель изобретения - повышение надежности работы конструкции. Противофильтрационный экран состоит из пленочного противофильтрационного элемента 1, компенсатора деформаций в виде складок, антифрикционного состава 4, кассеты, состоящей из нижнего 5 и верхнего 6 пленочного материала, и защитного слоя 7 из грунта. При деформации основания складки 2 и 3 внутри кассеты расправляются. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

- РЕСПУБЛИК

„„SU„„154133 (51)5 E 02 B 3 16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4316384/23-15 (22) 16. 10. 87 (46) 07,02.90. Бюл. 11 5 (71) Новочеркасский инженерно--мелиоративный институт им.:А.K.Êîðòóíoâà (72) Ю.N.Êoñè÷åíêî и В.А.Белов (53) 624.01(088.8) (56) Авторское свидетельство СССР

Р 1006573, кл. E 02 В 3/16, 1984 °

Авторское свидетельство СССР

Р 1247447, кл. Е 02 В 3/16, 1986. (54) ПРОТИВОФИЛЬТРАЦИОННЫИ ЭКРАН (57) Изобретение относится к гидро2 технике, а именно к противофильтрационным мероприятиям. Цель изобретения — повышение надежности работы конструкции. Противофильтрационный экран состоит из пленочного противофильтрационного элемента ), компенсатора деформаций в виде складок, антифрикционного состава 4, кассеты, состоящей из нижнего 5 и верхнего 6 пленочного материала, и защитного слоя 7 из грунта, При деформации основания складки внутри кассеты расправляются. 5 ил.

1541338

Изобретение относится к гидротехнике, а именно к противофильтрациоиным мероприятиям, проводимым на водоемах и каналах в сложных инженерно5 геологических условиях.

Цель изобретения — повышение надежности -работы конструкции.

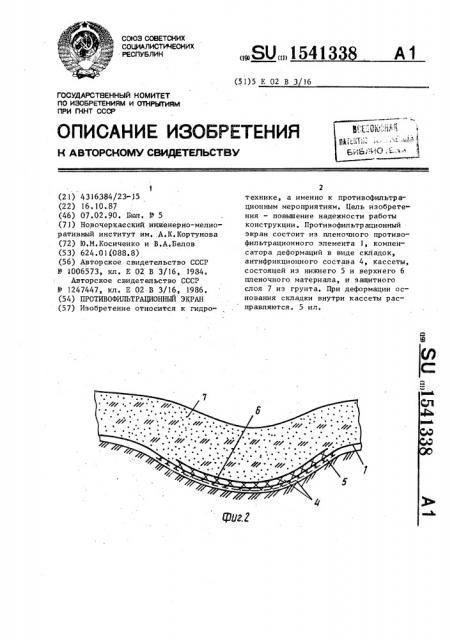

На фиг. 1 и 2 показан противофильтрационный экран до и после деформации основания, поперечный разрез; на фиг. 3 — 5 — соответственно раскрой экрана в месте устройства кассеты, экран с поперечной складкой и экран со взаимно перпендикулярными складками.

Противофильтрационный экран (фиг. 1) состоит из пленочного противофильтрационного элемента 1, компенсатора деформаций в виде складок 2 и 3 30 (фиг, 5), антифрикционного состава 4, : кассеты, состоящей из нижнего 5 и верхнего 6 пленочного материала, и защитного слоя 7 из грунта.

Экран устраивают следующим обра- 25 зом.

На подготовленное основание в месте прогнозируемой деформации укладываются нижний материал 5 из пленки.

Размеры его принимают За + 1 м х ,х 2а + 1 м, где а — ширина складки,м.

Размеры перекрытия кассеты принимается равным 1 м с учетом того, что при раскрытии складок 2 и 3 пленочно-! го противофильтрационного элемента 1

, между краями выреза bkedlc (фиг. 3)

| и краями нижнего 5 и верхнего 6 пленочных материалов остается запас в

50 см, т. е. экспериментально установ-, ленная ширина шва при выполнении его в нахлесте.

Сверху наносится антифрикционный состав 4 и ук адывается гщеночный противофильтрационный элемент ). Затем на его поверхности (фиг. 3) с по-g5 мощью: заранее поставленных колышков, которые расположены также в створе нижнего пленочного материала 5, находится условная точка О, От нее отмеРяются Расстояния: в продольном Н« равлении 2 а и а, в поперечном — а и а. Намеченный фрагмент bkedlc вырезается. На противофильтрационный элемент 1 выше точки 0 н.а ширину 2а наносится антифрикционный состав 4;

Далее полотнище (фиг. 4) берется за края и выполняется поперечная складка 3 или край выреза ed перемещается в положение kl. На противофильтрационный элемент 1 наносится антифрикционный состав 4 шириной а.

Продольная складка 2 (фиг ° 5) выполняется путем перемещения полотнища в поперечном направлении, т.е. вырез

dc перемещается в положение eb, На полученный компенсатор деформаций сверху укладывается верхний 6 пленочный материал размером За + 1 мх х 2а + 1 м, внутренняя поверхность которого предварительно смазывается антифрикционным составом 4.

После выполнения кассеты на противофильтрационный экран механизмами отсыпается защитный слой 7 из грунта, Подобные кассеты выполняются и на других участках, где возможны отрицательные геологические процессы.

В процессе эксплуатации водоема или канала при наличии деформаций основания в противофильтрационном элементе 1 складки 2 и 3 внутри кассеты расправятся (фиг, 2). Этому способствуют нижний 5 пленочный материал, по которому скользит и не защемпяются складки 2 и 3, и верхний 6 пленочный материал, также. предотвращающий защемпение складок сверху, Одновременно верхний б пленочный материал тампонирует,совместно с защитным слоем 7 из грунта возможно образовавшиеся щели в в противофильтрационном элементе,1.

Таким образом, противофильтрационный экран сохраняет водонепроницаемость при изменении поверхности основания.

Формула изобретения

Противофильтрационный экран, включающий пленочный противофильтрационный элемент, снабженный компенсатором деформаций в виде взаимно перпендикулярных складок, выполненных из ,того же пленочного материала, антифрикционный состав, размещенный в пределах внутренней полости профиля складок, попстилающий и защитный слои грунта, отличающийся тем, что, с целью повышения надежно" сти работы конструкции, в узле пересечения взаимно перпендикулярных складок пленочного материала устрое" на кассета, выполненная из уложенных снаружи складок с нахлестом одна относительно другой параллельных полотнищ пленочного материала, а защитный слой размещен над верхним полотнищем кассеты.

1541333

ЦЭыг.7

О--- Жиышка

О

@ог3

15 1338

Составитель С.Лобарев

Редактор Н.Рогулич Texpea JI.Cåðäîêoâà Корректор О.Ципле

Закаэ 268 Тираж 536 Подпи сно е

ВНИИПИ Государственного комитета по иэобретениям и открытиям при ГКИТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Проиэводственно-иэдательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
