Реферат



Изобретение относится к сельскому хозяйству и может быть использовано в осушительных мелиорациях для промывки полости дрен от заиления. Цель изобретения - повышение эффективности периодической промывки и снижение капитальных затрат. Система состоит из водопоглощающих элементов 1 с установленными на них накопительными емкостями 2, соединенными посредством сифона 3 с полостью коллектора 4. Накопительная емкость 2, установленная в устье коллектора 4, снабжена патрубком 7, на конце которого установлено дополнительное вакуумное устройство 8, выполненное в виде газоструйного насоса, автоматически устанавливающегося расширенной приемной частью против ветра. Конец сифона 3, соединяющий накопительную емкость 2 с каналом 6, выполнен с U-образным перегибом 9 и снабжен клапаном 10. 3 з.п. ф-лы, 1 илл.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

PECflYBJlVIH (19) (1I) А1 (51)5 Е 02 В 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (2 1) 4270224/30-15 (22) 25 ° 05. 87 (46) 07, 02, 90. Бюл. 11 -5 (71) Ленинградский государственный институт по проектированию водохозяйственного и мелиоративного строительства и Опытно-производственное технологическое бюро внедрения при

Северном научно-исследовательском институте гидротехники и мелиорации (72) В,А,Колупаев, 10.Д.Попов, В.И,Герман и А.Л.Любавин (53) 631, 62 (088. 8) (56) Авторское свидетельство СССГ

N - 1161643, кл. Е 02 В 11/00, 1985.

Авторское свидетельстго СССГ

Р 1161646, кл. Е 02 В 11/00, 1985. (54) ОСУШИТЕЛЪНАЯ СИСТЕИА (57) Изобретение относится к сельскому хозяйству и может быть использовано в осушительных мелиорациях для промывки полости дрен от заиления. Цель изобретения — повьппение эффективности периодической промывки и снижение капитальных затрат. Система состоит из водопоглощающих элементов 1 с установленными на них накопительными емкостями 2, соединенными посредством сифона 3 с полостью коллектора 4. Накопительная емкость

2, установленная в устье коллектора

4, снабжена патрубком 7, на конце которого установлено дополнительное вакуумное устройство 8, выполненное в виде газоструйного насоса, автоматически устанавливающегося расширенной приемной частью против ветра, Конец сифона 3, соединяющий накопительную емкость 2 с каналом 6, выполнен с U îáðàçíûì перегибом 9 и снабжен клапаном 10. 3 з.п. ф-лы, 1 ил, 1541345

Изобретение относится к сельскому хозяйству и может быть использовано в осушительных мелиорациях для промывки полости дрен от заиления.

Цель изобретения — повышение эффективности периодической промывки и снижение капитальных затрат.

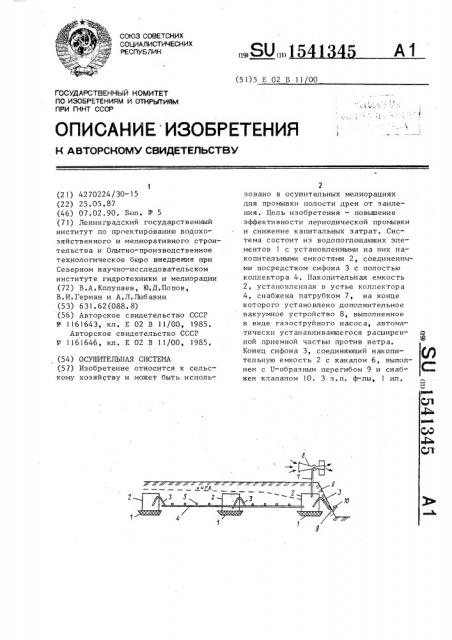

На чертеже схематически изображена осушительная система, разрез по оси коллектора.

Система содержит водопоглощающие элементы 1 с установленными на них накопительными емкостями 2, которые посредством грифона 3 соединены с полостью коллектора 4 (снабженного дренами 5 или без них) и канала 6, Накопительная емкость 2, установленная в устье коллектора 4, снабжена патрубком 7, на конце которого укреп- 20 лено дополнительное вакуумное устройство 8, выполненное в виде газо,струйного насоса, автоматически устанавливающегося расширенной приемной частью против ветра. 1(онец сифона 3, соединяющий накопительную емкость 2 с каналом 6, выполнен с U-образным перегибом 9 и снабжен клапаном 10 (с нулевой плавучестью), выполненным, например, из ферромагнитного материала.

Водопоглощающие элементы с емкостями 2 могут устанавливаться вдоль коллектора в следующих комбинациях: водопоглощающий элемент установлен только в истоке (или устье) коллектора; водопоглощаищие элементы установлены в истоке и устье коллектора; водопоглощающие элементы установ- .4 лены в истоке, устье и вдоль коллектора.

Осушительная система работает следующим образом.

При сОстоянии уровня грунтОвых вод выше уровня заложения системы

;как в период переувлажнения, так и в "меженный" период) грунтовая вода напорно через водопоглощающий элемент 1 фильтрует в накопительную ем50 кость 2 до тех пор, пока не включится сифон 3, после чего произойдет резкий сброс воды через сифон 3 в коллектор 4 (канал б), через патрубок 7 дополнительным вакуумным устройством 3 (работающим за счет энергии струй воздуха, прогоняемых ветром через него) создается в емкости

2 разряжение, ускоряющее заполнение емкости 2 дренажной водой. В этот период клапан 10 плотно перекрывает отверстие U-образного перегиба сифона до достижения уровня дренажной воды в емкости 2, превышающего силу

It tf сцепления клапана с отверстием сифона, после чего клапан 10 открывается, сифон 3 "сбрасывает" и поток воды из коллектора с взвешенными в нем насосами попадает в емкость 2 и практически за 20-30 с (до выпадения из потока наносов) сбрасывается в канал.

Формула изобретения

l, Осушительная система, включающая водопоглощающие элементы с накопительными емкостями, снабженными вакуумными устройствами-сифонами, соединяющими емкости с полостью коллектора, отличающаяся тем, что, с целью повышения эффективности периодической промывки и снижения капитальных затрат, накопительные емкости установлены дном вверх на водопоглощающие элементы, 1 расположенные ниже глубины заложения, коллектора.

2, Система по.п. 1, о т л и ч аю щ а я с я тем, что накопительная емкость, установленная в устье коллектора, снабжена патрубком, BbIBeденным на поверхность участка.

3. Система по и. 1, о т л и— ч а ю щ а я с я тем, что емкость, установленная в устье коллектора, соединена патрубком с вакуумным устройством, выполненным в виде газоструйного насоса.

4. .Система по и. 1, о т л и ч аю щ а я с я тем, что конец сифона, соединяющий накопительную емкость, установленную в устье коллектора, с каналом, выполнен с U-образным перегибом и снабжен клапаном.
