Аппарат для поверхностной осушки клубней картофеля потоком теплого воздуха

Аппарат для поверхностной осушки клубней картофеля потоком теплого воздуха

Иллюстрации

Показать все

Реферат



Изобретение относится к агропромышленному комплексу и может быть использовано в технологических линиях по обработке картофеля перед закладкой его на хранение. Целью изобретения является расширение эксплуатационных возможностей сушильного аппарата. Аппарат состоит из камеры, в которой в несколько ярусов друг над другом расположены прутковые конвейеры 2 с цепным тяговым органом. Прутки 16 конвейеров 2 приподняты над замкнутыми тяговыми цепями 14. На разгрузочных концах конвейеров 2 соосно звездочкам 13 установлены барабаны 19. Камера, наряду с основной разгрузочной течкой, имеет дополнительную разгрузочную течку, выполненную в виде поворотной заслонки. Полотно нижнего конвейера 2 снабжено скребками 17. Рамы конвейеров 2 установлены на направляющих полках с возможностью независимого выдвижения конвейеров 2 из камеры, при этом одна из торцовых стенок камеры выполнена съемной. 1 з.п.ф-лы, 4 ил.

C0lO3 СОВЕТСИИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 5 F 26 В 17/00

ЕЕОВ3а

М :1! кЗ )

Q 45Ä y1Q

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЯЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГКНТ СССР

1 (21) 4302516/30-13 (22) 07.09.87 (46) 07.02.90. Бюл. В 5 (71) Государственный проектный институт "Казахский Промтранспроект" (72) А.А.Филиппов и А.А.Сидельников (53) 664,036(088,8) (56) Патент Франции Р 2184286 кл. F 26 В 17/00, 1973. (54) АППАРАТ ДЛЯ ПОВЕРХНОСТНОЙ ОСУШКИ КЛУБНЕЙ КАРТОФЕЛЯ ПОТОКГгМ ТЕПЛОГО

ВОЗДУХА (57) Изобретение относится к агропромышленному комплексу и может быть использовано в технологических линиях по обработке картофеля перед закладкой его на хранение. Целью изобретеI ния является расширение эксплуатацион

„„яо„„дуда А i

2 ных возможностей сушильного аппарата.

Аппарат состоит из камеры, в кото" рой в несколько ярусов друг над другом расположены прутковые конвейеры

2 с цепным тяговым органом, Прутки 16 конвейеров 2 приподняты над замкнутыми тяговыми цепями 14. На разгрузочных концах конвейеров 2 соосно звездочкам 13 установлены барабаны 19, Камера, наряду с основной разгрузочной течкой, имеет дополнительную разгрузочную течку, выполненную в виде поворотной заслонки. Полотно нижнего конвейера 2 снабжено скребками 17.

Рамы конвейеров 2 установлены на направляющих полках с воэможностью независимого выдвижения конвейеров 2 из камеры, при этом одна из торцовых стенок камеры выполнена съемкой, 1 з,п. ф-лы, 4 ил. С:

1541472

Изобретение относится к агропромышленному комплексу и может быть использовано в технологических линиях по обработке картофеля перед закладкой его на хранение.

Целью изобретения является расширение эксплуатационных возможностей сушильного аппарата и предохранение картофеля от перегрева при аварийных остановках.

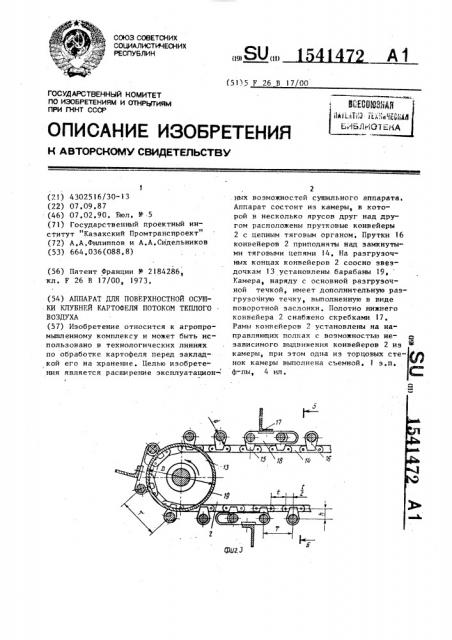

На фиг,1 изображен аппарат, общий вид с частичным разрезом; на фиг,2 — вид А на фиг,1; на фиг, 3— конвейер; на фиг.4 — разрез Б-Б на 15 фиг.3.

Аппарат для поверхностной осушки клубней картофеля состоит из камеры

1, в которой в несколько ярусов расположены прутковые конвейеры 2,,Камера 2р

1 имеет загрузочную воронку 3, разгрузочную течку 4 и течку 5 для удаления просыпи, Конвейеры 2 установлены н камере 1 на горизонтальных направляющих полках 6 (,на фиг.1 полки 25 не показаны, а конвейеры изображены схематично).

Между полотнами конвейеров 2 по всей длине расположены перекрытия 7, служащие одновременно бортами конве- 3О йеров и стенками воздушной шахты. Одна иэ торцовых стенок 8 камеры 1 выполнена съемной и снабжена поворот" ной заслонкой 9, установленной в вырезе стенки 8 и в одном из крайних

35 положений (положение М, фиг, 1) закрывающей его. В положении N заслонка 9, открывая нырез в стенке 8, примыкает к второму снизу конвейеру 2 и служит дополнительной разгрузочной течкой. 4О

Камера 1 соединена с вентиляционной системой воэдуховодами 10 и 11, Каждый из конвейеров 2 состоит иэ рамы

12, на которой установлены звездочки 13 и огибающие их тяговы(е цепи 14, 45

На звеньях цепей 14 жестко закреплены скобы 15, в отверстиях которых шарнирно установлены прутки 16, образующие полотне. Прутки 16 могут быть смещены в продольном направлении от, середины звеньев цепи 14, однако оптимальным является расположение прутков 16 посредине звеньев (фиг,3), На прутках 16 нижнего конвейера 2 установлены скребки 17 посредством крон55 штейнов 18. Каждый кронштейн 18 закреплен на двух смежных прутках 16: на одном — шарнирно, на другом — подвижно. На разгрузочных концах конвейеров 2 установлены цилиндрические барабаны 19, Прутки 16 приподняты над замкнутыми тяговыми цепями 14 на высоту

7 ((2tg— г — mar прутков; — шаг цепи; !

1, 2,3... —, коэффициент кратности шагов; а — смещение оси прутка от середины ндоль звена цепи;

z — количество зубьев звездочки.

При таком расположении прутков .16 расстояние между их осями на отклоняюг щих звездочках Т равно или превышает расстояние Т между ними на линейной части полотна, т,е ° Т. Т, Этим исключается защемление и повреждение клубней прутками 16 на перегибах полотна, В частном случае, когда оси прутков 16 расположены над серединой звеньев цепи, т.е, а=О. где Т

Т

h-=t

Т

1(2sin(n =)

1(2tg— г

Для того, чтобы клубни размером

А > Т-d на перегибах полотна не проваливались между прутками 16 и не попадали внутрь конвейера 2, на разгрузочном конце каждого конвейера 2 соосно со звездочками 13 установлены защитные цилиндрические барабаны 19 диаметром в пределах:

t t — — — + 2h + d — 2Т (П + 2h - d т

Э

sin— sinz z где d — диаметр прутка.

Т

Выражение — — у;. ойр еделяет диа(1

sin—

z метр делительной окружности звездочки.

Аппарат работает следующим образ ом.

Загрузка картофеля в камеру I производится через воронку 3. Системой конвейеров 2 он транспортируется внутри камеры 1 и подается через течку 4 наружу. При пересылках картофеля с конвейера на конвейер происходит

15414 ворошение клубней, Осушка поверхности клубней производится потоком теплого сухого воздуха. Поток воздуха подается в нижнюю часть камеры 1 и

5 последовательно проходит через слои картофеля на конвейерах 2, Камни и комки, находящиеся в массе картофеля, а также мелкие клубни, размером

А ) Т-с1, при движении по конвейерам

2 просыпаются через зазоры между прутками 16 на днище камеры 1. Отсюда просыпь скребками 17 нижнего конвейера 2 удаляется наружу через течку 5.

В случае нерегламентированной остановки технологической линии, в частности конвейера, принимающего осушенный картофель из течки 4 (не показан), во избежание заштыбовки этой течки

4 и перегрева клубней производится 20 автоматическое переключение заслонки 9 из положения Yi в положение N.

Она примыкает к второму снизу конвейеру 2, открывая вырез в стенке 8, и обеспечивает выдачу картофеля наружу, 25 например, в заранее установленную емкость или на резервный конвейер (не показаны), При необходимости ремонта конвейеров ? с камеры 1 снимается стенка 8 и конвейеры, независимо один от другого, по полкам 6 извлекаются из камеры l

Формула изобретения

1, Аппарат для поверхностной осушки клубней, картофеля потоком теплого воздуха, состоящий из камеры, прутковых конвейеров с цепным тяговым органом, расположенных в камере 40 друг над другом в несколько ярусов, загрузочной воронки, разгрузочной течки, отличающийся тем, что, с целью расширения эксплуата72 6 ционных воэможностей, прутки, составл яющие полотно конвейере в, припсл— няты над замкнутыми тяговыми цепями на высоту

2tg

z где Т вЂ” шаг прутков; шаг цепи;

n=T/t = 1,2,3... — коэффициент кратности шагов; а — смещение оси прутка от середины вдоль звена цепи,"

z — количество зубьев звездочки, а разгрузочный конец каждого конвейера снабжен установленным соосно со звездочкой барабаном, покрытым эластичным материалом, боковые стенки камеры снабжены направляющими пол— ками, рама каждого конвейера установлена на направляющих полках с возможностью возвратно †поступательного перемещения, а одна из торцовых. стенок камеры выполнена съемной, полотно нижнего конвейера снабжено скребками, установленными посредством кронштейнов на смежных прутках, при этом один конец кронштейна укреп-. лен шарнирно, а другой — с возможностью поперечного смещения относительно оси прутка.

2, Аппарат по л. 1, о т л и ч аю m, и и с я тем, что, с целью предохранения картофеля от перегрева при аварийных остановках, одна из торцовых стенок снабжена разгрузочной течкой в виде поворотной заслонки, установленной на уровне второго снизу конвейера.
