Устройство для контроля переменного тока
Иллюстрации
Показать всеРеферат
Изобретение относится к области бесконтактного измерения переменных токов в электроустановках без разрыва цепи и гальванической связи между контролируемой цепью и измерителем. Цель изобретения - расширение области использования устройства - достигается путем расширения пределов измерения. Устройство содержит геркон 1, расположенный в поле проводника 2 и помещенный в обмотку 3, которая секционирована, образует с дополнительным переключателем 4 и регулируемым резистором 5 независимый замкнутый контур, и выходные клеммы 6,7. Регулирование чувствительности устройства производится изменением величины встречного магнитного потока, создаваемого индуцированным во вторичной обмотке током. 1 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
41521 А1 (!9) (!!) (51 )5 0 01. В 19/00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
H A ВТОРСНОМУ СВИДЕТЕЛЬСТВУ
1 (21) 4334123/24-21 (22) 26.11 ° 87 (46) 07.02.90; Бюл. У 5 (71) Павлодарский индустриальный институт (72) В.А. Бороденко и Г.Н Бороденко (53) 621.317.71 (088.8) (56) Авторское свидетельство СССР
В 443320, кл. G О! R 19/00, 1972 ° .
Авторское свидетельство СССР !! 864371, кл. Н Ol Н 47/00, 1978, (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПЕРЕМЕННОГО ТОКА (57) Изобретение относится к области бесконтактного измерения переменных токов в электроустановках без
2 разрыва цели и гальванической связи ; между контролируемой цепью и измерителем, Цель изобретения — расширение области использования устройства— достигается путем расширения пределов измерения, Устройство содержит геркон 1, распбложенный в поле проводника 2 и помещенный в обмотку 3, которая секционирована, образует с дополнительным переключателем 4 и ре" гулируемым резистором 5 независимый замкнутый контур, и выходные клеммы
6,7. Регулирование чувствительности устройства производится изменением величины встречного магнитного потока, создаваемого индуцированным во вторичной обмотке током. ил.
1541521
Формула изобретения
Составитель А, Рафиков
Редактор И, 1Пулла Техред М.Дидык Корректор М, Самборская
Заказ 277 Тираж 554 Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., д. 4/5
Производственно-издательский комбинат."Патент", г.Ужгород, ул. Гагарина,101
Изобретение относится к области бесконтактного измерения переменных токов в сильноточных электроустанов- ках.
Цель изобретения — уменьшение потребляемой мощности устройства за счет того, что не требуется дополнительного источника питания для питания вторичной обмотки геркона, а подстройка чувствительности осуществляется эа счет самого контролируемого тока;

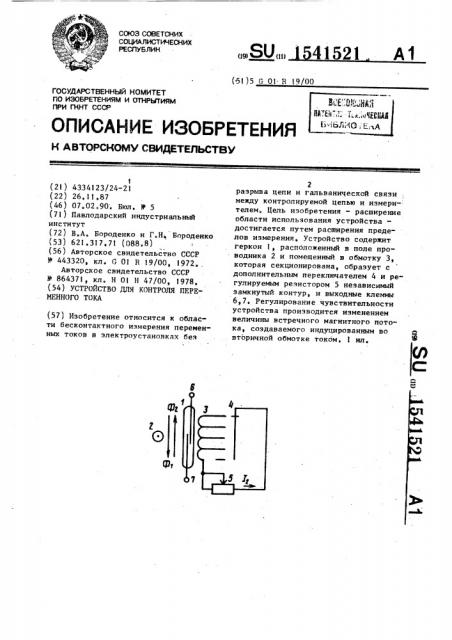

На чертеже приведена функциональная схема устройства. 15
Устройство для контроля переменного тока содержит геркон 1, расположенный в поле проводника 2 с контролируемым током, в котором также помещена дополнительная обмотка 3 геркона, секции которой соответственно связаны с контактами переключателя 4, образующего совместно с регулируемым резистором 5 и обмоткой
3 замкнутый контур, выходные клеммы 25
6. и 7 для подключения регистриру4фего блока (не показан).
Устройство работает следующим образом. 30
Ток Т1, проходящий по проводнику 2, и ток Ig> индуктированный во вторичной обмотке 3, создают магнитные потоки ф, и ф, замыкающиеся .по контактам геркона. Эти магнитные потоки взаимно связаны и всегда направлены
35 встречно, поэтому результирующий магнитный поток ф „, вызывающий замы4 канне контактов геркона, равен ф =
= Ф, — ф = ф,— Кф,, Изменяя значение, потока ф дискретно (выбором секции обмотки) и точно (регулировкой резистора 5), можно установить требуемое собственное значение порога срабатывания геркона 1, типовое для данной серии измерителей, независимо от фактического отклонения характеристик геркона. Порог срабатывания геркона I устанавливается изменением расстояния или ориентации геркона относительно шины, Срабатывание геркона фиксируется регистрирующим блоком (не показан).
Устройство для контроля переменного тока, содержащее геркон, расположенный в поле проводнйка с контролируемым током и снабженный дополнительной обмоткой, которая соединена последовательно с регулируемым резистором, выходные клеммы для подключения регистрирующего блока, соединенные с выводами геркоиа, о т л и ч а ющ е е с я тем, что, с целью уменьшения потребляемой мощности устройства, дополнительная обмотка выполнена секционированной, каждая секция обмотки соединена соответственно с контактом дополнительно;, введенного переключателя, который совместно с регулируемым резистором и дополнительной обмоткой образуют независимый замкнутый контур,
