Стабилизатор напряжения постоянного тока

Стабилизатор напряжения постоянного тока

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике, в частности к источникам вторичного электропитания радиоэлектронной аппаратуры. Цель изобретения - повышение КПД. Устройство содержит регулирующий транзистор 1, управляющий транзистор 2, коммутирующий транзистор 3, коммутирующий диод 4, полупроводниковый компенсирующий элемент 5, токоограничивающий резистор 6, основной узел 7 управления и дополнительный узел 8 управления. При пониженном питающем напряжении с помощью компенсирующего элемента 5 осуществляется снижение падения напряжения на регулирующем транзисторе 1. При нормальном и повышенном питающих напряжениях сигналом от дополнительного узла 8 управления закрывается коммутирующий транзистор 3. В результате предотвращаются излишние потери мощности в компенсирующем элементе 5 и токоограничивающем резисторе 6. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)5 G 05 F 1 56

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ П НТ СССР

1 (21) 4456917/24-07 (22) 27.05.88 (46) 07.02.90. Бюл. F 5 (71) Всесоюзный научно-исследовательский институт аналитического приборостроения (72) С.Т.Дремов, С.А.Лацис, В.Я.Подольский и Н.Г.Масол (53) 621.3 16.722,1 (088.8) (56) Авторское свидетельство СССР по заявке 1п 4401583, кл. С 05 F

1/56, 1988.

Авторское свидетельство СССР

У 832543, кл. G 05 F 1/56, 1978. (54) СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА (57) Изобретение относится к электротехнике, в частности к источникам вторичного электропитания радиоэлек„„SU, 1541576 А1

2 тронной аппаратуры. Цель изобретенияповьппение КПД. Устройство содержит регулирующий транзистор 1, управляющий транзистор 2, коммутирующий транзистор 3, коммутирующий диод 4, полупроводниковый компенсирующий элемент

5, токоограничивающий резистор 6, основной узел 7 управления и дополнительный узел 8 управления. При пониженном питающем напряжении с помощью компенсирующего элемента 5 осуществляется снижение падения напряжения на регулирующем транзисторе 1. При нормальном и повьппенном питающих напряжениях сигналом от дополнительного узла 8 управления закрывается коммутирующий транзистор 3. В результате предотвращаются излишние потери мощности в компенсирующем элементе 5 и токоограничивающем резисторе 6.

1 ил.

1541576

Изобретение относится к электротехнике и предназначено для использования при реализации источников вторичного электропитания радиоэлектронной аппаратуры.

Цель изобретения — повышение КПД.

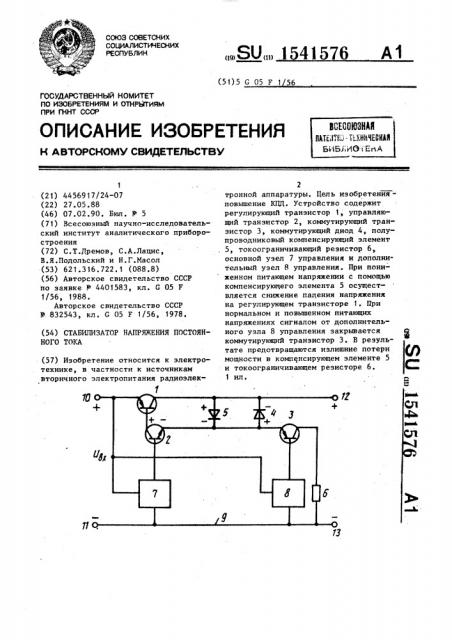

На чертеже представлена функциональная схема стабилизатора напряжения постоянного тока. 10

Устройство содержит регулирующий р-и-р транзистор 1, управляющий пр-и транзистор 2, коммутирующий рп-р транзистор 3, коммутирующий диод

4, полупроводниковый компенсирующий 15 элемент (например, стабилизатор) 5, токоограничивающий резистор 6, основной узел 7 управления и дополнительный узел 8 управления (измерительноусилительные узлы с индивидуальными 20 элементами опорного напряжения), общую шину 9. На схеме отмечены также

В выводы 10 и 11 для подключения первичного источника питания и выводы

12 и 13 для подключения нагрузки. 25

Регулирующий транзистор 1 включен эмиттер-коллекторным переходом между первыми выводами 10 и 12 для подключения первичного источника питания и нагрузки. Коллектор управляющего 30 транзистора 2 соединен с базовой цепью регулирующего транзистора 1.

Общая шина расположена между вторыми выводами 11 и 13 для подключения первичного источника питания и нагрузки. 3

Выход основного узла 7 управления, соединен с базовой цепью управляющего транзистора 2. Полупроводниковый компенсирующий элемент 5 включен между коллектором силового транзистора 40

1 и эмиттером управляющего транзистора, 2. Один из выводов токоограничивающего резистора 6 соединен с общей шиной 9. Коммутирующий диод 4 включен встречно-параллельно с полупроводни- 45 ковым компенсирующим элементом 5.

Эмиттер коммутирующего транзистора 3 подключен к эмиттеру управляющего транзистора 2, а коллектор — к другому выводу токоограничивающего резистора 6. Вход дополнительного узла управления соединен с выводами 10 и

11 для подключения первичного источника питания, а выход — с базовой цепью коммутирующего транзистора 3.

Устройство работает следующим образом.

Колебания питающего напряжения ослабляются путем соответствующего изменения проводимости регулирующег о транзистора 1 под воздействием узла

7 управления. При минимальном значении питающего напряжения коммутирующий транзистор 3 находится в отпертом состоянии. Через компенсирующий элемент 5, коммутирующий транзистор 3 и токоограничивающий резистор 6 протекает ток компенсации, создающий на компенсирующем элементе 5 падение напряжения, противоположное по знаку . падению напряжения на коллекторэмиттерном переходе управляющего транзистора 2. В результате обеспечивается малое рабочее падение напряжения на регулирующем транзисторе 1 °

С повьш ением питающего напряжения увеличивается и падение напряжения на регулирующем транзисторе 1. Когда обеспечивается неравенство U „, ) П,+

УК1

+U„ +U + (U „, „ U, -, — падения напряжения соответственно на эмиттерколлекторном и эмиттер-базовом переходах регулирующего транзистора 1, U з — падение напряжения на коллектор-эмиттерном переходе управляющего транзистора 2, Б — падение напряжения на коммутирующем диоде 4), коммутирующий транзистор 3 запирается под воздействием сигнала с выхода вспомогательного узла 8 управления.

Это обуславливает снижение тока и мощности потребления в режимах работы стабилизатора с номинальным и максимальным питающими напряжениями. В рассматриваемых режимах эмиттерный ток управляющего транзистора 2 протекает через коммутирующий диод 4.

Формула изобретения

Стабилизатор напряжения постоянного тока, содержащий регулирующий транзистор, включенный эмиттер-коллекторным переходом между первыми выводами для подключения первичного источника питания и нагрузки, управляющий транзистор противоположного типа проводимости, коллектор которого соединен с базовой цепью регулирующего транзистора, общую шину, расположенную между вторыми выводами для подключения первичного источника питания и нагрузки, узел управления, выход которого соединен с базовой цепью управляющего транзистора, полуСоставитель Л.Морозов

Техред М. Ходанич Корректор М.Максимишинец.

Редактор Е.Папп

Заказ 280 Тираж 653 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Ф

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

5 154 l5 76 о проводниковый компенсирующий элемент, рующий диод включен встречно-паралвключенный между коллектором силового лельно с полупроводниковым компентранзистора и эмиттером управляющего сирующим элементом, эмиттер коммутитранзистора токоограничивающий ре1

5 рующего транзистора подключен к эмитзистор, один иэ выводов которого сое- теру управляющего транзистора, а динен с общей шиной, о т л и ч а коллектор — к другому выводу токою шийся тем, что, с целью повыше- ограничивающего резистора, вход дония КПД, в него введены коммутирующий полнительного узла управления соедидиод, коммутирующий транзистор, иден- 1О нен с выводами для подключения пертичный с регулирующим транзистором вичного источника питания, а выход— по типу проводимости, и -дополнитель- с базовой цепью коммутирующего транный узел управления, причем коммути- эистора.
