Генератор последовательности весов кода

Генератор последовательности весов кода

Иллюстрации

Показать все

Реферат



Изобретение относится к области вычислительной техники и может быть использовано в ЦВМ, функционирующих в коде "золотой" пропорции, для генерирования дробных частей весов кода "золотой" пропорции. Целью изобретения является расширение области применения, заключающееся в генерации последовательности дробных частей весов кода "золотой" пропорции. Генератор содержит первый регистр 1 сдвига, второй регистр 2 сдвига, мультиплексор 3, первый 4 и второй 5 информационные входы генератора, вход 6 начальной установки генератора, тактовые входы 7 и 8 генератора и выход 9 генератора. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11), (51)5 G 06 F 1/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOIVIY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4433696/24-24 (22) 30. 05. 88 (46) 07.02.90. Бюл. 1(5, (71) Специальное конструкторско-технологическое бюро "Модуль" Винницкого политехнического института (72) В.А, Лужецкий, П.В. Козлюк и И.Е. 2отюников (53) 681.3(088.8) (56) Авторское свидетельство СССР

У 1363170, кл. G 06 F 1/02, 1986.

Авторское свидетельство СССР

У 1365071, кл. С 06 F 1/02, 1986. (54) ГЕНЕРАТОР ПОСЛЕДОВАТЕЛЬНОСТИ ВЕСОВ КОДА (57) Изобретение относится к области

2 вычислительной техники и мо кет быть использовано в ЦВМ, функционирующих в коде "золотой" пропорции, для генерирования дробных частей весов кода

"золотой" пропорции. Целью изобретения является расширение области применения, заключающееся в генерации последовательности дробных частей весов кода "золотой" пропорции. Генератор содеркит первый регистр 1 сдвига, второй регистр 2 сдвига, мультиплексор 3, первый 4 и второй 5 информационные входы генератора, вход 6, начальной установки генератора, так; товые входы 7 и 8 генератора и выход

9 генератора. 1 ил. 3

1541583

4 ф для четных и; для нечетных п, н »

1(и) » где L(n) — n-e число ряда Люка; " — вес и-ro разряда кода

"золотой" пропорции.

Тогда

L(n) -ol " для четных и; (1.(n) + d" для нечетных и.

Поскольку 1.(n) есть целое число, то дробная часть f ä(0"), соответствующая весу и-го разряда кода золотой" 40 пропорции, будет задаваться следующим соотношением:

-0 — a(для четных п>

4 -" для нечетных и.

Единицу представим в виде:

d» i-i+ i-3+ +4-hi% + d n

Тогда

Таким образом, fä(e! ) и) + + ° - ° для четных и; 55

»Г для нечетных п.

Регистры 1 и 2 предназначены для формирования дробных частей четных

Изобретение относится к области ! вычислительной техники и может быть использовано в ЦВМ, функционирующих в коде "золотой" пропорции для гене5 рирования последовательности дробных частей весов кода "золотой" пропорции.

Цель изобретения — расширение области применения за счет генерации последовательности дробных частей весов кода "золотой" пропорции.

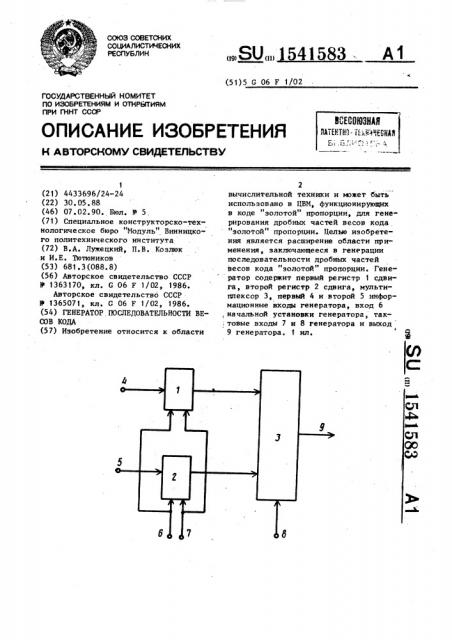

На чертеже представлена схема генератора последовательности весов кода. 15

Генератор содержит первый 1 и второй. 2 регистры сдвига и мультиплексор 3. Генератор имеет первый и второй информационные входы 4 и 5, вход 6 начальной установки, первый и второй тактовые входы 7 и 8 и выход 9.

Генерация последовательности дробных частей весов кода "золотой" пропорции основывается на следующей 25 зависимости: и нечетных вебов кода "золотой" пропорции соответственно. Мультиплексор

3 предназначендля попеременной выдачи на выход генератора кодов из регистров и 2.

Генератор работает следующим образом.

В исходном состоянии в регистры 1 и 2 записаны нулевые коды. На информационные входы регистров 1 и 2 подаются коды начальных условий: (и-1)разрядный код 1010 ... 101 на вход регистра 1 и и-разрядный код 00 ...01 на вход регистра 2. По сигналу, поступающему с входа 6 на входы записи регистров, производится занесение кодов начальных условий в регистры

1 и 2. В случае, если генерация последовательности осуществляется, начиная с четных и, с приходом сигнала по входу 8, поступающего на вход управления мультиплексора 3,. код из регистра 1 поступает на выход 9 генератора. Затем с приходом сигнала по входу 7, поступающего на входы сдвига регистров 1 и 2, происходит сдвиг содержимого регистров 1 и 2 в сторону старших разрядов. После этого в регистре 1 будет присутствовать (n-1)-разрядный код 0101 ... 010, а в регистре 2 — n-разрядный код

00 ... 010. С приходом сигнала по входу 8 код из регистра 2 поступает на выход 9 генератора. Дальнейшая работа генератора происходит анаЛогично

Формула и э о б р е т е н и я

Генератор последовательности весов кода, содержащий первый и второй регистры сдвига, мультиплексор, причем первый информационный вход генератора соединен с информационным входом первого регистра сдвига, выход которого соединен с первым информа. ционным входом мультиплексора, вход начальной установки генератора соединен с входом разрешения записи пер- вого регистра сдвига, о т л и ч а юшийся тем, что, с целью расширения области применения за счет генерации последовательности дробных частей весов кода "золотой" пропорции, второй информационный вход ге- нератора соединен с информационным входом второго регистра сдвига, выход которого соединен с вторым инфор» мационным входом мультиплексора, выСоставитель А. Клюев

Техред М.Ходаннч

Корректор А ОбРУчаР

Подписное

Редактор Е. Папп

Заказ 280

Тираж 557

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР.

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

5 1541583 6 ход которого является выходом генера- го регистров сдвига объединены и сотора, вход начальной установки кото- единены с первым тактовым входом re рого соединен с входом разрешения нератора, второй тактовый вход котозаписи второго регистра сдвига вхо- рого соединен с управляющим входом

5 ды разрешения сдвига первого и второ- мультиплексора.
