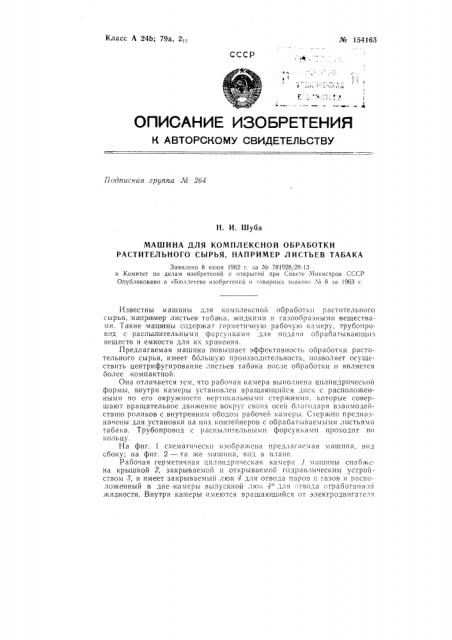

№ 154163
Класс А 24b; 79а, 21а
СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа № 264
Н. И. Шуба
МАШИНА ДЛЯ КОМПЛЕКСНОЙ ОБРАБОТКИ
РАСТИТЕЛЬНОГО СЫРЬЯ, НАПРИМЕР ЛИСТЬЕВ ТАБАКА
Заявлено 8 июня 1962 г. за ¹ 781928)28-13 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» ¹ 8 3а !963 г.
Известны машины для комплексной обработки растительного сырья, .На пр и1мер листьев табака, жидкими и газообразными веществами. Такие маш1и ны содержат герметичную рабочую камеру, трубоя1ровод с распылительными форсунками дл?я подачи обрабатывающ1х веществ и емкости для,их хра1не ния.
Предлагаемая машина повышает эффективность обработки растительного сырья, имеет ббльшую произзодительность, позволяет осуществить центрифугирование листьев табака после обработки и является более компактной.
Она отличается тем, что рабочая камера выполнена цилиндрической формы, внутри камеры установлен вращающийся диск с расположенными по elo окружности вертикальными стержнями. которые совершают вращательное движение вокруг своих осей благодаря взаимодействию роликов с внутренним ободом рабочей камеры. Стержни предназначены для установки на них контейнеров с обрабатываемыми листьями табака. Трубопровод с распылительными форсунками проходит по кольцу.
На фиг. 1 схематически изображена предлагаемая машина, вид сбоку; на фиг. 2 — та же машина, вид в плане.
Рабочая герметичная цили ндрическая камер l 1 машины снабжена крышкой 2, закрываемой и открываемой гидравлическим устройством 3, и имеет закрываемый люк 4 для отвода паров и газов ll расположбнный В дне камеры выпускной IIOë 4 для,гтводa Ограоотаl1НО!1 жидкости. В нутри камеры, имеются вращающийся от электродвигателя № 154163
-!б
/ Ьг 2
