Устройство для контроля состояния тиристоров преобразователя

Устройство для контроля состояния тиристоров преобразователя

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано для контроля состояния тиристоров в преобразовательных схемах, имеющих по одному тиристору в плече и сглаживающему индуктивно-емкостному фильтру на выходе. Цель изобретения - повышение надежности достигается благодаря введению блока 6 разделения сигналов и блока 9 задержки. Блок 6 разделения сигналов разделяет переменную составляющую выходного тока преобразователя на положительную и отрицательную составляющие, которые сравниваются по абсолютной величине в блоке 7 сравнения. В случае периодически возникающего на выходе блока 7 сравнения сигнала рассогласования он через усилитель-дискриминатор 8 поступает на исполнительный орган 10 защиты. В переходных режимах сигнал рассогласования имеет случайный характер и не пропускаются на исполнительный орган 10 защиты блоком 9 задержки. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Н 02 Н 7/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ВСЕСОЮЗНАЯ.

8A3Et1Tig. Ti; !::. ËÅÍ

,: Е, 1 ., А

ГОСУДАРСТВЕННЫЙ,KOMHT ET

ПО ИЗОБРЕТЕНИЯМ, И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (2 1) 42526 77/24-0 7 (22) 27,05,87 (46) 07,02,90 ° Бюл, ¹ 5 (71) Научно-исследовательский, проектно-конструкторский, технологический институт силовой полупроводниковой техники Производственного объединения "Электровыпрямитель и (72) Н,А,Красноперов (53) 621,3)6 ° 925,4(088,8) (56) Авторское свидетельство СССР № 1224896, кл, Н 02 Н 7/12, 1986, Авторское свидетельство СССР № 1196997, кл. Н 02 H 7/12, 1983, (54) УСТРОЙСТВО gm КОНТРОЛЯ СОСТОЯНИЯ ТИРИСТОРОВ ПРЕОБРАЗОВАТЕЛЯ (57) Изобретение относится к электротехнике и может быть использовано для контроля состояния тиристоров в преобразовательных схемах, имеющих

ÄÄSUÄÄ 1541 4 А1 по одному тиристору в плече и сглаживающему индуктнвно-емкостному фильтру на выходе, Цель изобретения - повышение надежности — достигается благодаря введению блока 6 разделения сигналов и блока 9 задержки, Блок 6 раз-,. деления сигналов разделяет переменную составляющую выходного тока преобразователя на положительную и отрицательную составляющие, которые сравниваются по абсолютной величине в блоке 7 сравнения. В случае периоди ; чески возникающего на выходе блока 7 сравнения сигнала рассогласования,он через усилитель-дискриминатор 8 поступает на исполнительный орган 10 защиты, B переходных режимах сигнал рассогласования имеет случайный характер и не пропускается на исполнительный. орган 10 защиты блоком 9 задержки, 1 ил, 1541704

Формула изобретения

Составитель В,Жмуров

Техред А.Кравчук Корректор И,Куска

Редактор Н,Яцола

Заказ 286

Тираж 471

Подписное

BHHHIIH Гасударственного комитета по изобретениям и открытиям при ГКНТ СССР

113035., Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101

Изобретение относится к электротехнике и может быть использовано для контроля состояния тиристоров в преобразовательных схемах, имеющих по одному тиристору в плече схемы и сглаживающему индуктивно-емкостному ли емкостному фильтру на выходе, Цель изобретения — повышение надежности, 10

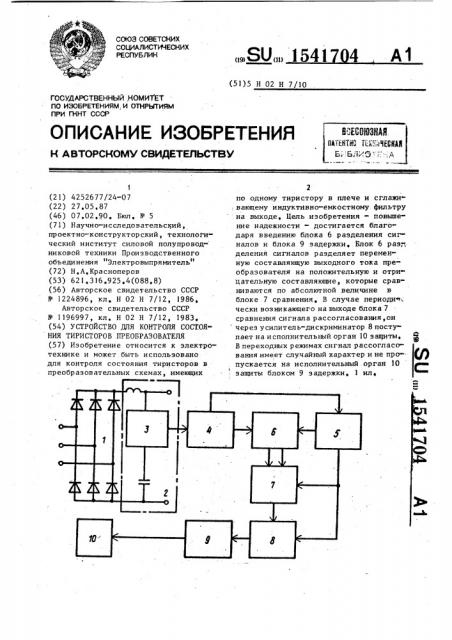

На чертеже представлена блок схеа устройства.

Устройство для контроля состояния ! тиристоров преобразователя 1 с ЬСфильтром 2 на выходе содержит дат- 15 ик 3 тока, включенный в цепь конден,сатора фильтра 2, выход которого под) ключен к входу блока 4 выделения пере1 енной составляющей сигнала, Выход по-! стоянного тока блока 4 подключен к- 20 входу блока 5 питания всех элементов стройства, а выход переменной сос,тавляющей блока 4 подключен к входу

1 блока 6 разделения сигналов положи( тельной и отрицательной полярности, 1 оторые с соответствующих выходов подаются на входы блока 7 сравнения, выход которого через усилитель-дискриминатор 8 и блок 9 задержки подключен к исполнительному органу защи- 30 ты 10 преобразователя 1, Устройство работает следующим об,раз ом, С датчика 3 тока снимается сигнал, пропорциональный току, протекающему 35 через конденсатор фильтра 2 преобразователя 1, причем в качестве датчи ка тока может быть использован трансформатор, Сигнал с блока 4 подается на два блока: на блок 5 питания и на 40 блок 6 разделения сигналов, в котором происходит разделение выходного сигнала преобразователя 1 на разнополярные составляющие, Два разнополярных сигнала подаются на блок 7 срав- 45 нения, При нормальной работе преобразователя 1 сигналы равны по величине и на выходе блока 7 сравнения сигнал равен нулю. В момент включения преобраэователя 1 в работу в переходных режимах работы возможны единичные сигналы, отличные от нуля, которые не пропускаются на исполнительный орган 10 защиты блоком задержки 9, При выходе из строя одного иэ тиристоров преобразователя 1, разнополярные сигналы становятся не равны по величине и на выходе блока 7 сравнения появляется устойчивый периодически повторянхцийся сигнал, который, усиливаясь усилителем-дискриминатором 8, проходит через блок 9 задержки и воздействует на исполнительный орган 10 защиты преобразователя 1 с отключением преобразователя 1 от питающей сети, Таким образом, благодаря введению блока разделения сигналов и блока задержки повышается помехоустойчивость и, соответственно, надежность защиты преобразователя, Устройство для контроля состояния тиристоров преобразователя с LC-фильтром на выходе, содержащее исполнительный орган защиты, датчик тока, выход которого подключен к входу блока выделения переменной составляющей сигнала, и блок сравнения, выход которого подключен к входу усилителя-дискриминатора, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, оно снабжено блоком разделения сигналов и блоком задержки, выход которого подключен к исполнительному органу защиты, а вход подключен к выходу усилителя-дискриминатора,причем датчик тока предназначен для включения в цепь конденсатора LCфильтра, выход блока выделения переменной составляющей сигнала подключен к входу блока разделения сигналов, выходы разнополярных сигналов которого подключены к входам блока сравнения,
