Класс Е 02f; 84d, 5о2
М 354386
СССР

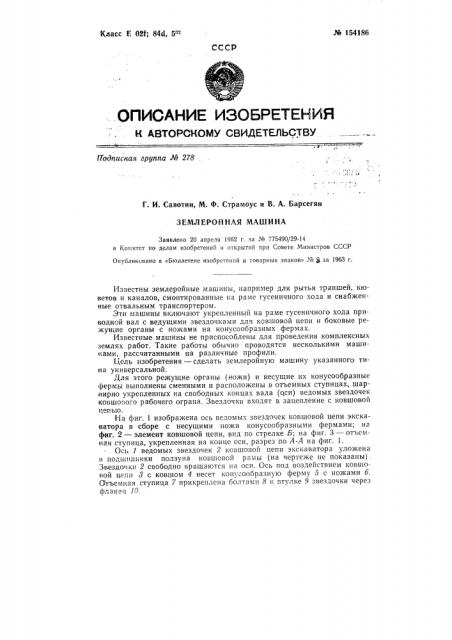

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ подписная группа № 278
Г. И. Савотин, М. Ф. Страмоус и В. А. Барсегян
ЗЕМЛЕРОЙНАЯ МАШИНА
Заявлено 20 апреля 1952 г. за № 775490/29-14 в комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бвллетене изобретенпй и товарных знаков» № Q за 1963 r.
Иззестны землеройные машины, например для рытья траншей, кюветов и каналов, смонтированные на раме гусеничного хода и снабженные отвальным транспортером.
Эти машины включают укрепленньш на раме гусеничного хода приводной вал с ведущими звездочками для ковшовой цепи и боковые режущие органы с ножами на конусообразных фермах.
Известные машины не приспособлены для проведения комплексных землях работ. Такие работы обычно проводятся несколькими машинами, рассчитанными на различные профили.
Цель изобретения — сделать землеройную машину указанного ти«а универсальной.
Для этого режущие органы (ножи) и несущие их конусообразные фермы выполнены сменными и расположены в отъемных ступицах, шарнирно укрепленных на свободных концах вала (оси) ведомых звездочек ковшового рабочего ограна. Звездочки входят в зацепление с ковшовой цепью.
На фиг. 1 изображена ось ведомых згездочек ковшовой цепи экскаватора в сборе с несущими ножи конусообразными фермами; на фиг.. 2 — элемент ковшовой цепи, вид по стрелке Б; на фиг. 3 — отъсмная ступица, укрепленная на конце оси, разрез по А-А на фиг. 1.
Ось. Х ведомых звездочек 2 ковшовой цепи экскаватора уложена в подшипники ползуна ковшовой рамы (на чертеже не показаны).
Звездочки 2 свободно вращаются на оси. Ocb под воздействием ковшовой цепи 8 с ковшом 4 несет конусообразную ферму 5 с ножами 6.
Отъемная ступица 7 прикреплена болтами 8 к втулке 9 звездочки через ф ч а н, ц / () № 154186
Конусообразная ферма 5 смонтирована на втулке 11, что позволяет без снятия ступицы 7 заменять ее другой с ножами, рассчитанными на новый профиль кювета.
От проворачивания втулки 11 на ступице 7 ее удерживает шпонка 12. От продольного перемещения вдоль ступицы 7 втулка 11 удерживается шайбой 18, закрепляемой в торце ступицы 7 винтами 14.
Предмет изобретения
Землеройная машина, например для рытья траншей, кюветов и канав, включающая укрепленный на раме гусеничного хода приводной вал с ведущими звездочками для ковшовой цепи, боковые режущие органы с ножами на конусообразных фермах и отвальный транспортер, отл ич а ю щ а я с я тем, что, с целью рытья канав любого заданного профиля, режущие органы выполнены сменными и расположены в отъемных cTJJпицах, шарнирно укрепленных на концах вала (оси), снабженного ведомыми звездочками, которые входят в зацепление с ковшовой цепью.
Фиг. 1
«Вид б
Фия Z
