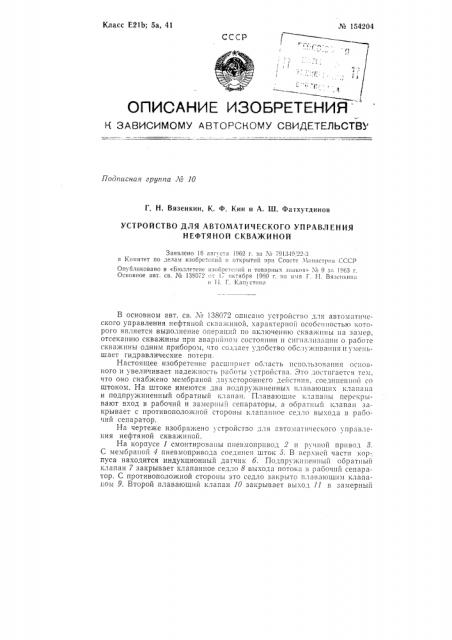

Класс Е21Ь; 5а, 41 № 154204
СССР
1
I — --"- .
ОПИСАНИК ИЗОЬРКТКНИЯ-
К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа Л6 10
Г. H. Вязенкин, К. Ф. Кин и А. Ш. Фатхутдинов
УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ
НЕФТЯНОЙ СКВАЖИНОЙ
Заявлено 16 августа 1962 г. за Xl 791319 22-3 в Комитет по делам изобрстснии и открытий при Совете 11инист1ов СССР
Опубликовано в «Бюллетене изобрстс и1й и товарных знаков., м 9 за 1963 r.
Основное авт. св. Ко 136072 от 1, октября 1960 г. на имя Г. II. Вязснки1и! и 11. Г. капустина
В основном авт. св. М 138072 описано устройство для автоматического управления нефтяной скважиной, характернон ocoOc!l!10cTbko котОp0ro является Выполнение Операций по включеннlо сивая:ниь! На замер, отсеканию скважины при аварийном состоянии и сигнализации о работе скважины одним прибором, что создает удобство обслуживания п уменьшает гидравлические потери.
Настоящее изобретение расш11ряет область нспользогання основного и увеличивает надежность раооты устройства. 1то достигается тем, что оно снабжено мембраной дву.;стороннего действия. соединенной со штоком. На штоке имеются два подпруж1шенных плаваюшпх клапана и подпружиненный обратный клапан. Плавающие клапаны перекрывают вход в рабочий и замерный сепараторы, а обратный клапан закрывает с противополо"иной cTopoklbl и, Iапанное сед, 10 выхода в ра00чий сепаратор.
На чертеже изобраи ено у стройство для BBToìàTII÷åñ! OBO управления нефтяной скважиной.
На корпусе 1 смонтированы пневмопрнвод 2 н ручной привод 8.
С мембраной 4 пневмопривода соединен шток 5. В верхней части корпуса находится индукционный датчик 6. Подпружш;енньш обратный клапан 7 закрывает клапанное седло 8 выхода поток;1 в рабо нш сепаратор. С противоположной стороны это седло закрыто плавающим клапаном 9. Второй плавающий клапан 10 закрывает выход 11 в замерньш
Составитель А. Нагорный
Техред В. Л. Краснова Редактор Л. М. Сзрувс
Корректор М. И. Эльмус
Подп. к печ, 16/VПI — 63 г. Формат бум. 70 ; 108 ив Объем 0,26 изд. л.
Зак, 2078/11 Тираж 575 Цена 4 коп.
ЦНИИПИ Государственного комитета по делам изобретений ц открытий СССР
Москва, Центр, пр. Серова, д. 4.
Типография, пр. Сапунова, 2.
