Устройство для подрезания корней

Устройство для подрезания корней

Иллюстрации

Показать все

Реферат



Изобретение относится к лесохозяйственному машиностроению. Цель изобретения - снижение тягового усилия и повышение качества подрезки корней. Устройство содержит поперечину 1, на которой установлен гидроцилиндр 3, шарнирно соединенный своим штоком с приводным валом 4. Приводной вал 4 посредством подшипников 5, муфт 6 и кривошипов 7 соединен с полыми стойками 9. В одной из стоек размещен торсионный вал 10, на нижнем конце которого жестко закреплен шарнирный коленчатый рычаг 13. На верхнем конце торсионного вала 10 размещен механизм закрутки 11. Торсионный вал 10 посредством коленчатого рычага 13 связан с подрезающим элементом 12. На нижних концах стоек 9 жестко закреплен дополнительный рабочий орган 14. При выполнении технологического процесса посредством гидроцилиндра 3, приводного вала 4, муфт 6 и кривошипа 7 стойки 9 с подрезающим элементом 12 и дополнительными рабочими органами 14 опускаются в почву на требуемую глубину. За счет работы дополнительных рабочих органов 14 уменьшается сопротивление движению стоек 9, которые рыхлят почву, а подрезающий элемент 12 за счет заданной амплитуды колебаний более качественно подрезает корни растений. 2 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4426329/30-15 (22) 17.05.88 (46) 15.02.90. Бюл. ¹ 6 (71) Сибирский технологический институт (72) В. А. Лабзин, В. H. Холопов, В. Н. Невзоров и Г. Г. Ворожейкин (53) 631.316.6 (088.8) (56) Авторское свидетельство СССР № 523652, кл. А 01 В 33/02, 1975.

Авторское свидетельство СССР № 912080, кл. А 01 В 39/19, 1986. (54) УСТРОЙСТВО ДЛЯ ПОДРЕЗАНИЯ

КОРНЕЙ (57) Изобретение относится к лесохозяйственно му ма ш иностроению. Цель изоб ретения — снижение тягового усилия и повышение качества подрезки корней. Устройство содержит поперечину 1, на которой установлен гидроцилиндр 3, шарнирно соединенный своим штоком с приводным валом

4. Приводной вал 4 посредством подшипников 5, муфт 6 и кривошипов 7 соединен с по„„SU„„1542482 A1 (51)5 А Ol б 23/00, А 01 В 39 19 лыми стойками 9. В одной из стоек размешен торсионный вал 10, на нижнем конце которого жестко закреплен шарнирный коленчатый рычаг 13. На верхнем конце торсионного вала 10 размещен механизм 11 закрутки. Торсионный вал 10 посредством коленчатого рычага 13 связан с подрезаюгцим элементом !2. На нижних концах стоек 9 жестко закреплен дополнительный рабочий орган 14. При выполнении технологического процесса посредством гидроцилиндра 3, приводного вала 4, муфт 6 и кривошипа 7 стойки 9 с подрезающим элементом 12 и дополнительными рабочими органами 14 опускаются в почву на требуемую глубину. За счет работы дополнительных рабочих органов 14 уменьшается сопротивление движению стоек 9, которые pbtxлят почву, а подрезающий элемент 12 за счет заданной амплитуды колебаний более качественно подрезает корни растений. 2 з.п. ф-лы, ил.

1542482 формула изобретения

Изобретение относится к лесохозяйственному машиностроению, в частности к устройствам для подрезки стержневых корней в лесных питомниках.

Цель изобретения — снижение тягового усилия и повышение качества подрезки корней.

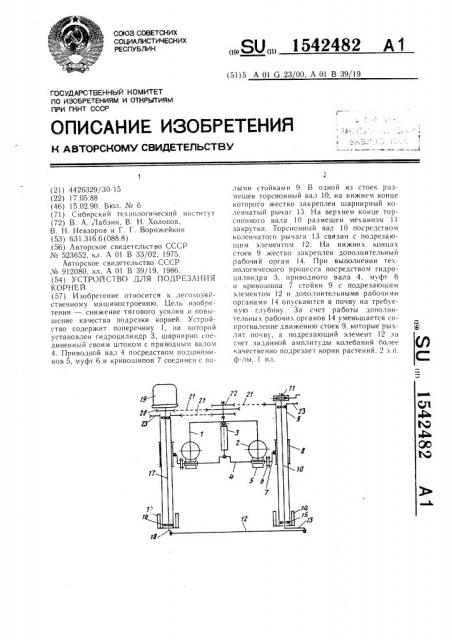

На чертеже изображена схема устройства для подрезания корней.

Устройство содержит поперечину 1, жестко закрепленную на раме трактора 2. На поперечине 1 установлен гидроцилиндр 3, шарнирно соединенный своим штоком с приводным валом 4, который установлен в двух подшипниках 5, жестко закрепленных на ! раме трактора 2. Приводной вал 4 посредством муфт 6 и кривошипов 7 соединен через дисковые опоры, обеспечивающие одну степень подвижности, с втулками 8, в которых установлены вращающиеся полые стойки 9. Внутри одной из полых стоек 9 размещен торсионный вал 10, который в верхней части связан с механизмом 1 закрутки вала 10, обеспечивающий натяжение подрезающего элемента 12.

Торсионный вал 10 связан с подрезающим элементом 12 шарнирно при помощи коленчатого рычага 13.

В нижней части стоек 9 установлен допол интел ьный рабочий орга н 14, вра ща ющийся посредством стоек 9, причем торсионный вал 10 связан со стойками 9 через подшипники 15. Внутри второй стойки на подшипниках 16 установлен приводной вал

17, который связан с подрезающим элементом !2 шарнирно через рычаг 18.

В верхней части приводного вала 7 размещен гидромотор 19, на валу которого жестко закреплена ведущая звездочка 20 цепной передачи 21, осуществляющий передачу вращающего момента через промежуточный блок, звездочек 22 и звездочек 23 на стойки 9.

Устройство для подрезания корней работает следующим образом.

Механизм закрутки 11 через торсионный вал 10 производит натяжение подрезающего элемента 12, причем его длина подбирается таким образом, чтобы при необходимой закрутке вала 10 рычаг 13 своим коленом при работе расположился за стойкой

9 в пространстве, образованном дополнительным рабочим органом 14. Привод на подрезающий элемент 12 осуществляется путем подачи вращающего момента от привода 19 через приводной вал 17. Колено рычага 18 подбирается таким образом, чтобы при вращении приводного вала 17 задавалась необходимая амплитуда колебаний подрезаю щего элемента 12, обеспечивающая его внедрение в почву по ходу движения с минимальным тяговым усилием трактора и выполнялось требование по ка5

35 честву подрезки корней саженцев. Одновременно через звездочки цепной передачи

21 вращающий момент передается стойкам и дополнительному рабочему органу 14.

Гидроцилиндром 3 с помощью приводного вала 4, муфт 6 и кривошипа 7 стойки

9 вместе с подрезающим элементом 12 и дополнительным рабочим органом 14 опускаются в почву на необходимую глубину.

Уменьшение сопротивления движению стоек

9 создается за счет дополнительного рабочего органа 14, который рыхлит и удаляет почву перед стойками, а подрезающий элемент 12, имеющий заданную амплитуду и частоту колебаний, внедряясь, разрезает почву .и подрезает корни на заданной по технологии глубине. Глубина погружения режущего инструмента в почву регулируется поворотом кривошипа 7 с фиксацией в установленHOM положении муфтой 6.

Технико-экономические преимущества устройства для подрезания корней заключаются в том, что стойки заглубляются в землю по щели, проделанной режущим инструментом, что значительно снижает энергетические затраты на заглубление. Кроме того, при подрезании корней стойки также движутся по проделанной щели, что резко снижает тяговое усилие на их передвижение под землей. Наличие проделанной щели режущим инструментом снижает тяговое усилие и при работе подрезающего элемента, так как рычаги двигаются в свободном пространстве, т.е. в проделанной щели. Качество подрезки обеспечивается образованными щелями и возвратно-поступательным движением подрезающего элемента. Таким образом, выполнение щелей гарантирует строго горизонтальное поступательное движение подрезающего элемента.

l. Устройство для подрезания корней, содержащее стойки с рабочими органами и подрезающий элемент, отличающееся тем, что, с целью снижения тягового усилия и повышения качества подрезки корней, стойки выполнены полыми и установлены с возможностью вращения, при этом одна из стоек снабжена размещенным в ней торсионным валом, а другая — приводным валом, причем каждый вал в нижней своей части соединен с подрезающим элементом посредством рычага, один из которых выполнен коленчатым.

2. Устройство по п. 1, отличающееся тем, что верхний конец торсионного вала имеет механизм закрутки.

3. Устройство по п. 1, отличающееся тем, что каждая стойка снабжена дополнительным рабочим органом, а основной и дополнительный рабочие органы расположены с двух ее сторон.
