Реферат



Изобретение относится преимущественно к линейкам, которые используются для вычерчивания прерывистых и сплошных линий, например, на чертежах. Повышение удобства работы с линейкой, у которой полотно, выполненное прямоугольным, и пластина, выполненная с вырезами, соответствующими по конфигурации и размерам прерывистым линиям на чертежах и связанная с полотном подвижным соединением с возможностью перемещения с тыльной стороны полотна и фиксации вырезами к краю полотна, достигается тем, что полотно выполнено с планкой, а пластина выполнена с пазами и с рукояткой на конце, причем планка связана с полотном разъемным соединением и ее можно крепить параллельно полотну и соединять с тыльной стороны полотна стержнями, выполненными на планке, а пластина установлена свободно пазами на стержнях планки и ее можно вручную за рукоятку перемещать на планке. 3 ил.

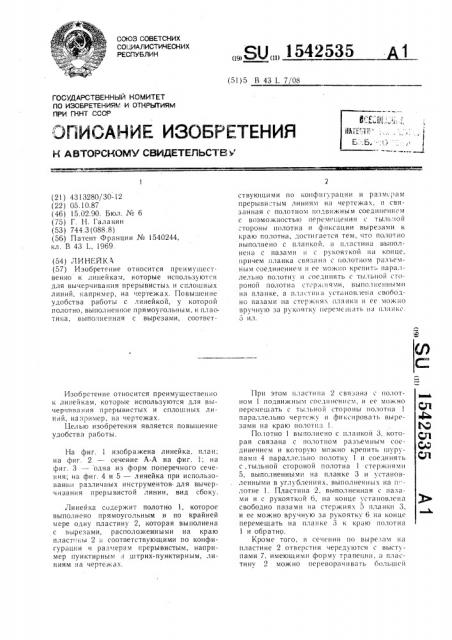

СОЮЗ СОВЕТСКИХ

СО13ИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 43 1 7/08

",) ПИСАН ИЕ ИЗОБРЕТЕНИЯ

СЩ ДЕТЕД фС Е у

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

RO ИЗОБРЕТЕНИЯМ И OTHPblTHRlvl

ПРИ ГКНТ СССР (21) 43! 3280/30-12 (22) 05.10.87 (46) !5.02.90. Бюл. ¹ 6 (75) Г. H. Гал а нин (53) 744.3 (088.8) (56) Патент Франции № 1540244, кл. В 43 1, 1969. (54) ЛИНЕЙКА (57) Изобретение относится преимущественно к линейка".,1, которые используются для вычерчивания прерывистых и сплошных линий, например, на чертежах. Г1овышение удобства работы с линейкой, у которой

I1îëотно, вымол неHIIoе прямоугольным, и илаcтина, выполненная с вырезами, соответИзобретение относится преимущественно к линейкам, которые используются для вычерчивания прерывистых и сплошных линий, например, на чертежах.

Целью изобретения является повышение удобства работы.

На фиг. 1 изображена линейка, план; на фиг. 2 — сечение А А на фиг. 1; на фиг. 3 — одна из форм поперечного сечения; на фиг. 4 и 5 — линейка при использовании различных инструментов. для вычерчизания прерь!вистой линии, вид сбоку.

Линейка содержит полотно 1, которое выполнено пря моугол ьным и по крайней мере одну пластину 2, которая выполнена с вырезами, расположенными на краю пластины 2 и соответствующими по конфигурации и размерам прерывистым, например пунктирным д штрих-пунктирным, линиям на чертежах.

„„Я0„„1542535 ствующими Ilo конфигурации и разм рям прерыви: тым линиям ня чертежах, и связанная с полотном по1вижным соединением с возможностью перемещения с тыль,1ой

cTo poH h! полотна и ф и кся ци и вырезами к краю полотна, достигается тем, что полотно выполнено с планкой, а пластина выполнена с пазами и с рукояткой ня конце, причем планка связана с полот к>м разъемным соединением и ее можно крепить параллельно полотну и:осдинять с тыльной стороной полотна стерн !1ями, выпол ненны ми на планке, а пл;1стин11 уст iíîâлена свободНО ПЯЗЯМИ IIB CTE (. ÆIIß. П.;IЯНКИ И CC МОЖНО вручную за рукоятку персмсн1ят ня планке.

5 ил.

При этом 1 ластина 2 связана с полотном 1 подвижным соединением, и ее можно перемещать с тыльной стороны полотна параллельно чертежу и фиксировать вырезами на краю полотн1

Полотно 1 выполнено с планкой 3, которая связана с полотном разъемным осдинением и которую можно крепить шурупами 4 параллельно полотну 1 и соединять с,тыльной стороной полотна 1 стержнями

5, выполненными на планке 3 и установленными в углублениях, выполненных на и лотне 1. Пластина 2, выполненная с пазами и с рукояткой 6, на конце установлена свободно пазами на стержнях 5 llланкн 3, и ег можно вручную за рукоятку 6 на конце перемещать на планке 3 к краю полотна

1 и обратно.

Кроме того, в сечении по выре ям на пластине 2 отверстия чередуются с выступами 7, имеющими форму трапеции, я пластину 2 можно переворачивать большей

1542535 з стороной выступа 7 вверх либо вниз. При чем вариант использования линейки с двумя пластинами 2 показан на фиг. 1, а по форме поперечного сечения линейка также может быть иной, например как показано на фиг. 3.

Во время работы с линейкой пластину 2 перемещают по тыльной стороне полотна параллельно чертежу и фиксируют вырезами на краю полотна 1. При этом пластину

2 вручную за рукоятку 6 перемещают по планке 3 к краю полотна 1.

Когда пластину 2 заменяют на новую или переворачивают, открепляют планку 3 и устанавливают свободно пластину 2 вырезами на стержнях 5 планки 3. Причем если прерывистую линию чертят с помощью рейсфедера (фиг. 5), выступы 7 пластины 2 кладут большей стороной вверх, а если карандашом, выступы 7 пластины 2 кладут большей стороной вниз (фиг. 4).

Формула изобретения

Линейка, содержащая полотно, выполненное прямоугольным, и пластину, выполненную с вырезами, соответствующими ио конфигурации и размерам прерывистым линиям на чертежах, и связанную с полотном подвижным соединением с возможностью перемещения с тыльной стороны полотна napaëëåëünî чертежу и фиксации

10 вырезами на краю полотна, отличающаяся тем, что, с целью повышения удобства работы, полотно выполнено с планкой, связанной с полотном разъемным соединением с возможностью крепления параллельно полотну и соединенной с тыльной стороной полотна посредством стержней, выполненных на планке, а пластина выполнена с пазами и с рукояткой на конце и установлена свободно пазами на стержнях планки с возможностью вручную за рукоятку пере20 мещения на планке.
