Устройство для дегазации жидкости

Устройство для дегазации жидкости

Иллюстрации

Показать все

Реферат



Изобретение касается обработки воды, промышленных или бытовых сточных вод дегазацией и может быть использовано в водоснабжении, канализации, теплоэнергетике, химической и других отраслях. Целью изобретения является повышение эффективности дегазации жидкости за счет энергии дегазируемой жидкости. Устройство для дегазации сточной жидкости включает камеру дегазации 1, в которую по трубопроводу 2 подается дегазируемая жидкость. На валу 6 размещены колесный аэратор 5 и нагнетатель 7 для подачи воздуха в суженую часть вставки Вентури 3. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)5 В 01 D 19/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHQMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4367166/31-26 (22) 21.01.88 (46) 15.02.90. Бюл. № 6 (71) Львовский политехнический институт им. Ленинского комсомола (72) Б. Ф. Левицкий (53) 66.069.84 (088.8) (56) Авторское свидетельство СССР № 996652, кл. С 02 F 1/20,,1981.

„SU,» 1542567 А 1 (54) УСТРОЙСТВО ДЛЯ ДЕГАЗАЦИИ

ЖИДКОСТИ (57) Изобретение касается обработки воды, промышленных или бытовых сточных вод дегазацией и может быть использовано в водоснабжении, канализации, теплоэнергетике, химической и других отраслях. Целью изобретения является повышение эффективности дегазации жидкости за счет энергии дегазируемой жидкости. Устройство для дегазации сточной жидкости включает камеру 1 дегазации, в которую по трубопроводу 2 подается дегазируемая жидкость. На валу 6 размещены колесный аэратор 5 и нагнетатель 7 для подачи воздуха в суженную часть вставки Вентури 3. 2 ил.

1542567

2О

Фо рм ула из об ретения

Составитель О. Калякина

Редактор М. 1зандура Техред И. Верес Корректор С. Черни

Заказ 359 Тираж 556 Подписное

ВНИИПИ Государственного "îìèòåòà по изобретениям и открытиям при ГКНТ СССР

1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 10i

Изобретение относится к области обработки воды, промышленных бытовых сточных вод дегазацией и может быть использовано в водоснабжении, канализации, теплоэнергетике, химической и других отраслях.

Цель изобретения — повышение эффективности дегазации.

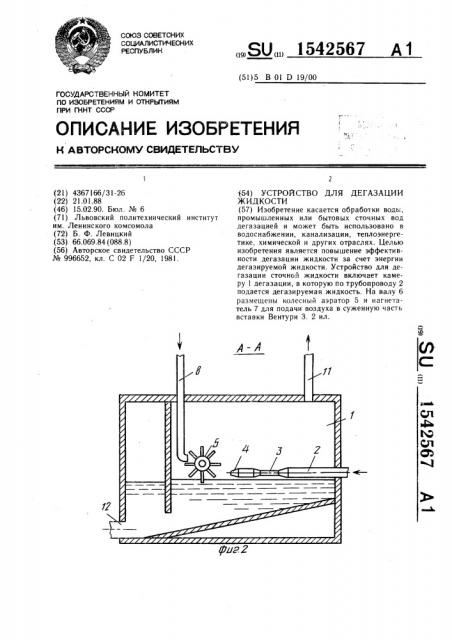

На фиг. 1 схематично изображено описываемое устройство; на фиг. 2 — разрез

Л-А на фиг. 1.

Устройство содержит камеру 1 дегазации, в которой установлены подводящий напор1 ный трубопровод 2 с вставкой Вентури 3, с коническим насадком 4, колесный аэраор 5. На валу 6 установлен нагнетатель 7 воздуха, герметично связанный с всасываю,щим трубопроводом 8 и нагнетательным трубопроводом 9, трубопровод 9 соединен трубопроводами 10 с вставкой Вентури 3, Тру бопровод 8 сообщен с атмосферой. Камера 1 снабжена трубопроводами отвода газа 11 отвода жидкости 12.

Устройство работает следующим об,разом.

Сточная жидкость, поступающая к каме1уе 1 по подводящему напорному трубопроводу 2, проходит через вставку Вентури 3, при протекании через которую жидкость вакуумируется и, истекая через насадок 4, ударяется о лопатки колесного аэратораразбрызгивателя 5 и вращает вал 6 нагнетателя 7 воздуха.

Нагнетателем 7 воздуха через трубопровод 8 подсасывается наружный воздух, а через нагнетательную трубу 9 и цилиндрический трубопровод 10 воздух подводится вставке Вентури 3.

При воздействии водовоздушного потока

4а лопатки колесного аэратора-разбрызгивателя 5, лопатки которого целесообразно

1 выполнить по типу лопаток турбины Пельтона, происходит его дальнейшее раздробление и выделение находящихся в жидкости газов.

Поскольку аэратор 5 до половины погружен в жидкость, поэтому при его вращении происходит аэрация жидкости.

Введение значительного количества наружного воздуха в сточную жидкость для

его дегазации за счет энергии дегазируемой

1О жидкости обеспечивает высокую эффективность дегазации жидкости и удаления газов из дегазационной камеры.

Стенка, разделяющая отделения камеры

)5 устройства, не доходит до дна камеры, что позволяет разбрызганной и проветренной сточной жидкости свободно перетекать во второе отделение, через которое она направляется в трубопровод 12.

Устройство для де газа ции жидкости, включающее камеры дегазации сточной жидкости, подводящий напорный трубопро25 вод, выходное отверстие которого расположено выше уровня жидкости в резервуаре и выполнено с коническим насадком, отводящий трубопровод жидкости и трубопровод для отвода газа, трубопровод для подвода воздуха, отличающееся тем, что, с целью

Зц повышения эффективности дегазации, напорный трубопровод снабжен вставкой Вентури, камера дегазации снабжена установленными на одном валу колесным аэратором и нагнетателем воздуха, сообщенным трубопроводами с атмосферой и с суженной частью вставЗ5 ки Вентури, при этом колесный аэратор установлен выше оси конического насадка.
