Газожидкостный сепаратор

Газожидкостный сепаратор

Иллюстрации

Показать все

Реферат



Изобретение относится к газожидкостным сепараторам и предназначено для дегазации воды в системах ее обработки и очистки. Целью изобретения является повышение эффективности дегазации. Сепаратор содержит гидроциклон с патрубками отвода обработанной жидкости и концентрата, расположенный соосно над гидроциклоном эжектор с камерой смешения, выходной конец которой расположен внутри гидроциклона и снабжен тангенциальным направляющим аппаратом, патрубки подвода к эжектору обрабатываемой жидкости и газа. Патрубок отвода концентрата выполнен с отверстиями, наклоненными к выходу из него и сообщающими его полость с камерой смешения в зоне тангенциального направляющего аппарата. 1 ил.

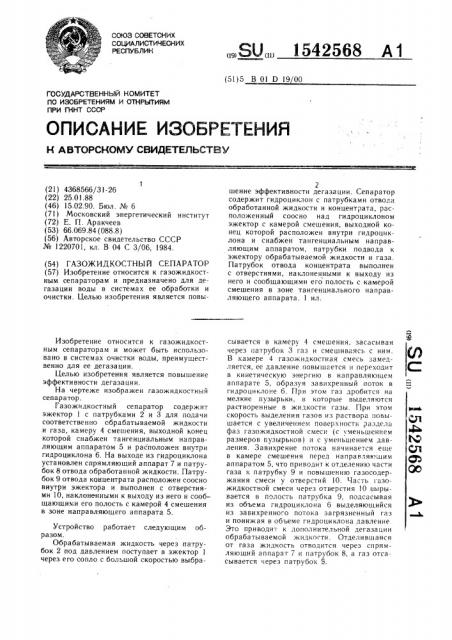

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В Ol D 19 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4368566/31-26 (22) 25.01.88 (46) 15.02.90. Бюл. № б (71) Московский энергетический институт (72) Е. П. Аракчеев (53) 66.069.84 (088.8) (56) Авторское свидетельство СССР № 1220701, кл. В 04 С 3/06, 1984. (54) ГАЗОЖИДКОСТНЫЙ СЕПАРАТОР (57) Изобретение относится к газожидкостным сепараторам и предназначено для дегазации воды в системах ее обработки и очистки. Целью изобретения является повыИзобретение относится к газожидкостным сепараторам и может быть использовано в системах очистки воды, преимущественно для ее дегазации.

Целью изобретения является повышение эффективности дегазации.

На чертеже изображен газожидкостный сепаратор.

Газожидкостный сепаратор содержит эжектор 1 с патрубками 2 и 3 для подачи соответственно обрабатываемой жидкости и газа, камеру 4 смешения, выходной конец которой снабжен тангенциальным направляющим аппаратом 5 и расположен внутри гидроциклона 6. На выходе из гидроциклона установлен спрямляющий аппарат 7 и патрубок 8 отвода обработанной жидкости. Патрубок 9 отвода концентрата расположен соосно внутри эжектора и выполнен с отверстиями 10, наклоненными к выходу из него и сообщающими его полость с камерой 4 смешения в зоне направляющего аппарата 5.

Устройство работает следующим образом.

Обрабатываемая жидкость через патрубок 2 под давлением поступает в эжектор 1 через его сопло с большой скоростью выбраÄÄSUÄÄ 1542568 А t

2 шение эффективности дегазации. Сепаратор содержит гидроциклон с патрубками отвода обработанной жидкости и концентрата, расположенный соосно над гидроциклоном эжектор с камерой смешения, выходной конец которой расположен внутри гидроциклона и снабжен тангенциальным направляющим аппаратом, патрубки подвода к эжектору обрабатываемой жидкости и газа.

Патрубок отвода концентрата выполнен с отверстиями, наклоненными к выходу из него и сообщающими его полость с камерой смешения в зоне тангенциального направляющего аппарата. 1 ил: сывается в камеру 4 смешения, засасывая через цатрубок 3 газ и смешиваясь с ним.

В камере 4 газожидкостная смесь замедляется, ее давление повышается и переходит в кинетическую энергию в направляющем аппарате 5, образуя завихрениый поток в гидроциклоне б. При этом газ дробится на мелкие пузырьки, в которые выделяются растворенные в жидкости газы. При этом скорость выделения газов из раствора повышается с увеличением поверхности раздела фаз газожидкостной смеси (с уменьшением размеров пузырьков) и с уменьшением давления. Завихрение потока начинается еще в камере смешения перед направляк. цим аппаратом 5, что приводит к отделению части газа к патрубку 9 и повышению газосодержания смеси у отверстий 10. Ча".òü 1 азожидкостной смеси через отверстия !О Bb)pblвается в полость патрубка 9, подсасывая из объема гидроциклона 6 выделяюгцийся из завихренного потока загрязненный газ и понижая в объеме гидроциклона давление.

Это приводит к дополнительной дегазацин обрабатываемой жидкости. Отделившаяся от газа жидкость отводится через спрямляющий аппарат 7 и патрубок 8, а газ отсасывается через патрубок 9.

1542568

Составитель О. Калякина

Редактор М. Бандура Тетред И. Верес Корректор М. Кучерявая

Заказ 359 Тираж 55б Подписное

ВНИИПИ Государственного комите-а по изобретениям и открытиям при ГКНТ СCCP

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Г!роизводственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 1О!

При расчете аппарата основными исходными данными являк1тся расход среды через элементы проточной части и желаемые величины скоростей в них. По этим данным вы бираются необходимые площади проходных сечений и определяются перепады давлений (сопротивления) по элементам проточной части, а также давление воды перед соплом эжектора.

Н соответствии с этим, учитывая отвод части среды через отверстия в патрубке отвода концентрата, проходные сечения тангенциальных каналов направляющего аппа| рата для поддержания необходимой скорости ввода среды в гидроциклон должны быть уменьшены соответственно уменьшению расхода среды через гидроциклон. При этом сохраняются величины тангенциальной скорости и, соответственно, эффективности сепарации, а уменьшение давления в объеме гидроциклона за счет отсоса газа приводит к улучшению дегазации жидкости.

Применение предложенного устройства позволит существенно снизить концентрацию растворенных газов в обработанной жидкости, повысить эффективность и экономичность ее дегазации.

Формула изобретения

Газожидкостныи сепаратор, включаю щий гидроциклон с патрубками отвода жидкости и концентрата, эжектор с камерой смешения, расположенный соосно над гидроциклоном, патрубки подвода обрабатываемой жидкости и газа, тангенциальный направляющий аппарат, установленный в выходном конце камеры смешения, располо15 женном соосно внутри гидроциклона, отличаюи ийся тем, что, с целью повышения эффективности дегазации, патрубок отвода концентрата выполнен с отверстиями, наклоненными к выходу из него и сообщаюшими его полость с камерой смешения эжектора в зоне тангенциального направляющего аппарата.
