Реферат



Изобретение относится к средствам для механической очистки загрязненных поверхностей, может быть использовано в различных отраслях промышленности и обеспечивает улучшение условий обслуживания. Устройство содержит спиральные сопла 12, расположенные на торце корпуса 4 и направленные параллельно очищаемой поверхности навстречу направлению вращения щетки 3 по касательной, и полый вал 1, на одном конце которого закреплена щетка 3, а другой конец размещен в диффузорной камере 7. Устройство позволит производить зачистку любой поверхности и улучшает условия его обслуживания. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК!

51)5 В 08 В 1/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К Д BTOPCHOMV СВИДЕТЕЛЬСТВУ.г

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГННТ СССР (21) 4319337/27-12 (22) 06.08.87 (46) 150?90. Бюл. № 6 (71) Проектно-конструкторское и технологическое бюро Научно-производственного объединения «1(азавтотранстехника» (72) P. Г. Фаткулин, В. А. Хан и С..ч. Жунусов (53) 621.7.024 (088.8) (56) Авторское свидетельство СССР № 4!3228, кл. В 08 В 1/02, !971.

„„ЯЦ„„1542644 А1 (54) УСТРОЙСТВО ДЛЯ ЗАЧИСТК1! 110BEl XI I0CTFA ОТ ЗАГРЯЗНЕНИЙ (57) Изобретение относится и средствам для механической очистки загрязненных поверхностей. может быть использовано в различных отраслях промышленностн и обеспечивает улучшение условий обслуживания.

Устройство содержит спиральные сопла 12, расположенные на торце корпуса 4 и направленные параллельно очищаемой поверхHocTII Ilûâ;tðñ÷ó направлению вращения IJILòки 3 по касательной, и полый вал 1, на одном конце которого закреплена щетка 3, г другой конец размещен в диффузионной камере 7. Устрой< тво позволит производить зачистку любой поверхности и улучшает условия его обслуживания. 2 ил.

1542644

Изобретение относится к средствам для механической зачистки загрязненных поверхностей и может быть использовано в различных отраслях промышленности, в частности, для зачистки рам транспортных средств при ремонте.

Цель изобретения — улучшение условий обслуживания.

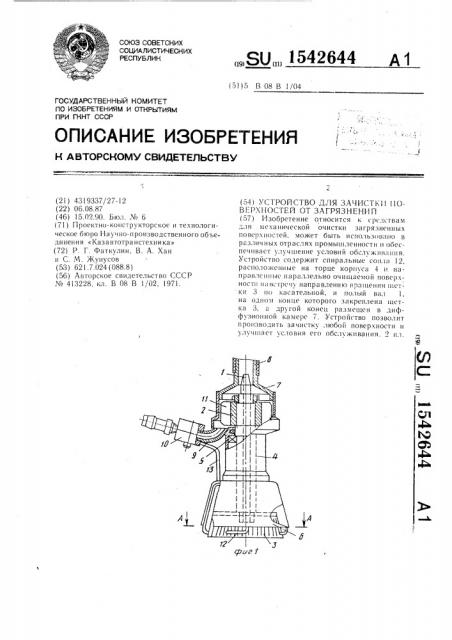

На фиг. 1 изображено устройство для зачистки поверхностей от загрязнений, общий вид; на фиг. 2 — разрез А — А на фиг. 1 10

Устройство для зачистки поверхностей от загрязнений состоит из канала отсоса, выполненного в виде полого вала 1, с приводным ротором 2 и металлической щеткой 3, установленных в корпусе 4 на подшипниках 5. Нижняя часть корпуса 4, где размещена механическая щетка 3, снабжена кожухом 6, а верхняя часть — диффузорной камерой 7 с отводящим патрубком 8. Приводной ротор 2 размещен на полом валу 1 между диффузорной камерой 7 и воздухопроводом 9 с распределителем 10. Воздухопровод 9 выполнен в виде изогнутой трубки для направления потока воздуха на лопатки 11 приводного ротора 2 с последующим выходом потока воздуха через патрубок 8 диффузорной камеры 7.

Один открытый конец полого вала 1 размегцен в зоне очистки металлической щетки 3, а другой — в диффузорной камере 7. Зона очистки дополнительно снабжена спиральными соплами 12, которые расположены по нижнему краю кожуха 6 и ориентированы по касательной вращения металлической щетки 3 па раллсльно очищаемой поверхности. Спиральные сопла 12 соединены с распределителем 10 трубкой 13 и направляют воздух противоположно направлению вращения металлической щетки 3.

Устройство для зачистки поверхностей от загрязнении работает следующим обра40 зом.

Воздух из пневмосети через распределитель 10 направленно поступает по изогнутому воздухопроводу 9 на лопатки 1! ротора 2 и приводит его во вращение, 45 а вместе с ним — металлическую щетку 3, производящую зачистные работы.

Далее отработанный воздух, обтекая полый вал 1, проходит в диффузорную камеру 7, за счет уменьшенного проходного сечения получает ускорение и в зоне входного патрубка 8, у открытого конца полого вала 1, создается разряжение и происходит интенсивный отсос воздуха из зоны очистки по полому валу 1. Причем эффективность процесса увеличивается за счет направленности потока воздуха от спиральных сопел 12, противоположно направленных вращению металлической щетки

3, и одновременного гашения скорости разлетающихся частиц пыли от центробежной силы.

Данное устройство позволяет производить зачистку любой поверхности, в любом положении и не зависимо от формы изделия, например, рамы каркаса автомобиля или прицепа. При этом значительно уменьшаются затраты электроэнергии, так -как исключается необходимость применения источника вакуума.

За счет установки спиральных сопел по нижнему краю кожуха, направляющих воздуха противоположно направлению вращения металлической щетки, создается турбулентное движение воздуха вокруг зоны отсоса, препятствующее разбрасыванию частиц пыли (грязи) . В результате улучшаются условия обслуживания и эффективность устройства.

Формула изобретения

Устройство для зачистки поверхностей от загрязнений, содержащее связанный с воздухопроводом полый корпус с установленной в нем между воздухопроводом и каналом отсоса торцовой щеткой с приводом ее вращения, а канал отсоса снабжен диффузорной камерой, сообщающейся с воздухопроводом, отличающееся тем, что, с целью улучшения условий обслуживания, оно дополнительно снабжено спиральными соплами, расположенными на торце корпуса и направленными параллельно очищаемой поверхности навстречу направлению вращения щетки по касательной, и полым валом, на одном конце которого закреплена щетка, а другой конец размещен в диффузорной камере.
