Реферат



Изобретение относится к сварке, а именно к конструкции внутренних центраторов, и может быть использовано в различных отраслях машиностроения при изготовлении сварных цилиндрических конструкций сложной конфигурации. Цель изобретения - расширение технологических возможностей за счет обеспечения центрирования стыков, расположенных в труднодоступных местах. Свариваемую деталь 11 закрепляют на корпусе 1. Разжимные элементы 4 через отверстие в детали 11 вставляют хвостовиком в паз замка 8 и лысками в сквозной паз периферийной части 3 направляющих корпуса 1. Перемещают разжимной элемент 4 в радиальном направлении, поворачивают замок 8 на 90° и фиксируют им разжимной элемент 4. После установки всех разжимных элементов с помощью конусной втулки 7 через плунжеры 10 перемещают разжимные элементы 4 и центрируют деталь 11. 6 ил.

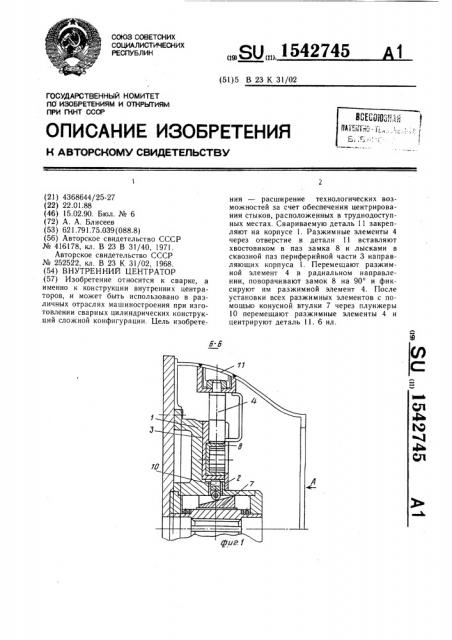

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 23 К 31/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4368644/25-27 (22) 22.01.88 (46) 15.02.90. Бюл. № 6 (72) А. А. Блисеев (53) 621.79! .75.039 (088.8) (56) Авторское свидетельство СССР № 416178, кл. В 23 В 3!/40, 1971.

Авторское свидетельство СССР № 252522, кл. В 23 К 31/02, 1968. (54) ВНУТРЕННИЙ ЦЕНТРАТОР (57) Изобретение относится к сварке, а именно к конструкции внутренних центраторов, и может быть использовано в различных отраслях машиностроения при изготовлении сварных цилиндрических конструкций сложной конфигурации. Цель изобрете„„80„„, 1542745 ния — расширение технологических возможностей за счет обеспечения центрирования стыков, расположенных в труднодоступных местах. Свариваемую деталь 11 закрепляют на корпусе 1. Разжимные элементы 4 через отверстие в детали 11 вставляют хвостовиком в паз замка 8 и лысками в сквозной паз периферийной части 3 направляющих корпуса 1. Перемещают разжимной элемент 4 в радиальном направлении, поворачивают замок 8 на 90 и фиксируют им разжимной элемент 4. После установки всех разжимных элементов с помощью конусной втулки 7 через плунжеры

10 перемещают разжимные элементы 4 и центрируют деталь ll. 6 ил.

1542745

Изобретение относится к сварке, а именно к конструкции внутренних центраторов, и мо жет быть использовано в различных отраслях машиностроения при изготовлении сварных цилиндрических конструкций сложной конфигурации.

Цель изобретения — расширение технологических возможностей за счет- обеспечения центрирования стыков, расположенных в труднодоступных местах.

На фиг. 1 представлен общий вид центратора, разрез; на фиг. 2 — вид А

: на фиг. 1; на фиг. 3 — разжимной элемент, вид спереди; на фиг. 4 — то же, вид сбоку;, на фиг. 5 — замок, вид спереди; на фиг. 6— то же, вид сбоку.

Центратор содер ж ит кол ьцевой корпус

1, в котором выполнены направляющие, состоящие из центральной 2 и периферийной 3 частей. В периферийных частях 3 установлены съемные разжимные элементы 4 цилиндрической формы. Разжимные элементы 4, снабженные хвостовиками 5, а на остальной части цилиндрической поверхности выполнены лыски 6. В периферийных частях 3 направляющих выполнены сквозные пазы, по размерам и форме ответные лыскам 6.

Разжимные элементы 4 взаимодействуют с конусной разжимной втулкой 7 через замки 8, выполненные в виде поворотных цилиндров с пазами 9. Замки 8 размещены в пазах утолщенных концов плунжеров 10, расположенных в центральных частях 2 направляющих. Центрируемая деталь — полая тонкостенная труба конической формы с фланцами — обозначена позицией 11. Привод втулки 7 осугцествляется поворотом центральной гайки (не показана).

Центратор работает следующим образом.

В исходном положении деталь 11 устанавливается на корпус 1. Конусная втулка

7 находится в крайнем правом положении.

Через противоположное отверстие детали 11 вводится разжимной элемент 4, устанавливается в паз 9 замка 8 и одновременно за счет лысок 6 через сквозные пазы в периферийную часть 3 направляющих корпуса 1 (как показано на фиг. 2, левое положение), и перемещается в радиальном направлении в направляющей до выхода его из паза 9 замка 8 (фиг. 2, среднее положение).

Замок 8 поворачивается на 90 и фиксирует хвостовик 5 разжимного элемента 3 (фиг. 2, правое положение). Подобным образом устанавливаются все разжимные элементы, после чего вращают привод конусной втулки 7 и пройзводится разжим детали 11 перемещением втулки 7 влево.

После сварки детали производится разборка центратора, осуществляемая в обратном порядке.

10 Центратор обеспечивает возможность центрирования деталей с фланцами и внутренними выступами, ограничивающими свободный доступ внутрь детали, при этом сокращается время на сборку разжимных

15 элементов повышается точность центриЭ рования и удобство эксплуатации.

Формула изобретения

Внутренний центратор, содержащий кор20 пус с направляющими, состоящими из центральных и периферийных частей, конусную разжимную втулку, размещенную в корпусе с возможностью осевого перемещения, плунжеры, установленные в центральных частях направляющих с возможностью радиального перемещения под действием разжимной втулки, и съемные цилиндрические разжимные элементы, установленные в периферийных частях направляющих с возможностью радиального перемещения и взаЗ0 имодействия своими хвостовиками с соответствующими плунжерами„отличающийся тем, что, с целью расширения технологических возможностей за счет обеспечения центрирования стыков, расположенных в труднодоступных местах, центратор снаб5 жен замками, выполненными в виде цилиндров с пазами, на разжимных элементах и периферийных частях направляющих выполнены соответственно лыски и ответные им сквозные пазы, замки установлены в плунжерах со стороны разжимных элементов

"0 с возможностью поворота на 90, разжимные элементы размещены в периферийных частях направляющих с возможностью независимого перемещения относительно друг друга и плунжеров и взаимодействия своими концевиками с пазами и боковыми поверхностями замков, а лысками — с пазами в периферийных частях направляющих.
