Класс Н 01Ь; 2lc, 7si

СССР

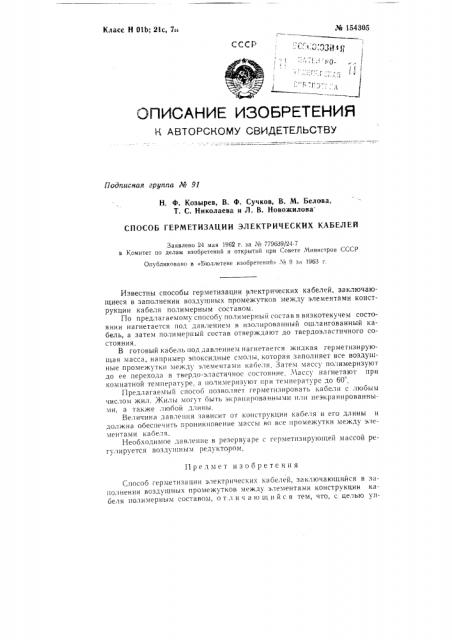

СПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 91

Н. Ф. Козырев, В. Ф. Сучков, В. М. Белова, Т. С. Николаева и Л. В. Новожилова

СПОСОБ ГЕРМЕТИЗАЦИИ ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ

Заявлено 24 мая 1962 r. за ¹ 779639/24-7 в Комитет по делам изобретений и открытий прн Совете Министров СССР

Опубликовано в «Ьюллетене изобретений» № 9 за 1963 г.

Известны способы герметизации электрических кабелей, заключающиеся в заполнении воздушных промежутков между элементами конструкции кабеля полимерным составом.

По предлагаемому способу полимерный состав в вязкотекучем состоянии нагнетается под давлением в изолированный ошлангованный кабель, а затем полимерный состав отверждают до твердоэластпчного сос.тоя н и я.

В готовый кабель поддавлением нагнетается жидкая герметизируюьцая масса, например эпоксидные смолы, которая заполняет все воздушные промежутки между элементами каоеля. Затем массу полимеризуют до ее перехода в твердо-эластичное состояние, Массу нагнетают при комнатной температуре, а полимернзуют при температуре до бО=.

Предлагаемый способ позволяет герметизировать кабели с любым числом жил, Жилы могут быть экранированными плп неэкранированными, а также лкзбой длины.

Величина давления зависит or конструкции кабеля и его длины и должна обеспечить проникновение массы во все llpoMeæóòêè между элементами кабеля.

Необходимое давление в резервуаре с герметпзнрующей массой регулируется воздун!ным ред1 l

Способ герметизации электрических кабелеи, заключакнцийся в за олнении воздушных промежутков между элементами конструкции кабеля полимерным составом, о т л и ч à 10 гц н и с я тем, что, с целью упЖ 154395

Составитель описания Кац.

Техред Т. П- Курилко

Корректор А. Фомина

Редактор В. М. Парнес

ГIодп. и печ. 1/VI-63 r. Формат бум. 70>С 108 /i„ Объем 0,18 изд, л. Заказ 1413 Тираж 1225 Цена 4 коп.

Ц1111ИГ111 Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, проезд Серова. дом 4

Киржачская типография отдела издательств и полиграфической промышленности

Владимирского областного Управления культуры. рощения технологии, указанный полимерный состав в вязкотекучем состоянии нагнетают в изолированный ошлангованный кабель под давлением с последующим отверждением массы до твердо-эластичного состэяния,
