Реферат



Изобретение относится к измерительной технике. Целью изобретения является повышение точности за счет устранения бокового смещения днища коробки. Измеритель содержит коробку с днищем 2, крышкой 1 и упругим элементом 3 и измерительную трубку 4, установленную в центральном отверстии крышки 1. Днище 2 снабжено центрирующим стержнем 6, размещенным в полости трубки 4. Полости коробки и трубки 4 заполнены жидкостью, по уровню которой судят о давлении, действующем на днище коробки. 1 ил.

СОЮЗ COHKTCHHX

РЕСПУЬЛ 1Н

ОПИСАНИЕ ИЗОБРЕТЕНИЯ и ав ижному свидктяльствм

ГОСУДФРСТВЕННЬЙ КОМИТЕНТ

AO ИЭОБРЕТЕНИЯН И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21.) 4471179/24-10 (22) 31.05.88 (46) 15.02.90. Бюл. Р 6 (72) В.В. Барановский (53) 531.787(088.8) (56) Авторское свидетельство СССР

У 78218, кл. С 01 Ь 7/18, 1948.

Натент СССР У 5967, кл. G 01 L 7/20, .1928.

- (54) ИЗМЕРИТЕЛЬ ДАВЛЕНИЯ (57) Изобретение относится к измерительной технике. Целью изобретения

„„ЯО„„1543263 Д 1 (51)5 G 01 L 7/18, G 01 G 5/04 является повышение точности за счет ,устранения бокового смещения днища коробки. Измеритель содержит коробку с днищем 2, крышкой 1 и упругим элементом 3 и измерительную трубку 4, установленную в центральном отверстии крышки 1. Днище 2 снабжено центрирующим стержнем 6, размещенным в полости трубки 4. Полости коробки и трубки 4 заполнены жидкостью, по уровню которой судят о давлении, действующем на днище коробки. 1 ил.

1543263 судят о давлении. Измеритель можно использовать для измерения усилия или веса, прикладываемого к одному иэ днищ коробки. Наличие центрирующего стержня 6 позволяет устранить боковые смещения днищ и, следовательно,. повысить точность.

Составитель А. Соколовский

Техред N,Äèäûê Корректор И.Максимишинец.

Редактор 10,Середа

Заказ 394 Тираж 465 Подписное

ВБИИПИ Государственного комитета па изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101

Изобретение относится к измерительной технике и может быть использовано для измерения давления жидкой, газовой среды, силы и веса.

Целью изобретения является повышение точности эа счет устранения бокового смещения днищ коробки.

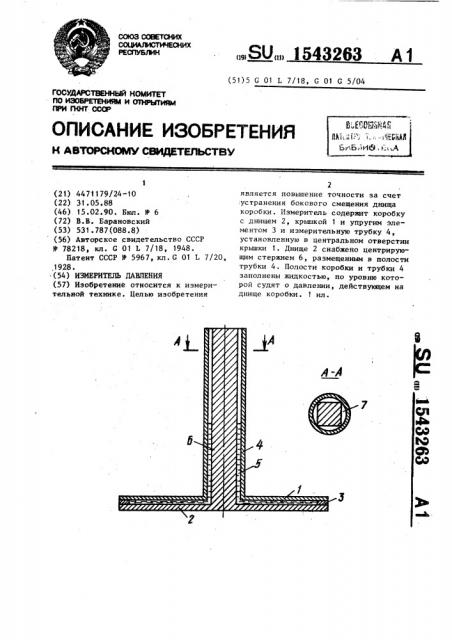

Иа чертеже схематично представлен иэмеритель давления. 1О

Измеритель содержит коробку с днищами 1 и 2, соединенных кольцевым упругим элементом 3.. В днище 1 установлена прозрачная измерительная трубкф 4. Полости коробки и трубки 4 заполнены жидкостью 5. В центре днища

2 закреплен центрирующий стержень 6 с продольными пазами-лысками 7.

Измеритель работает следующим обрфзом.

При помощи коробки в измеряемую среду по уровню жидкости в трубке 4

Формула изобретения

Измеритель давления, содержащий упругую плоскую коробку с крышкой и днищем, при этом в центре крышки установлена измерительная прозрачная трубка, а полости коробки и измерительной трубки сообщены между собой и заполнены жидкостью, о т л и ч аю щ е е с я тем, что, .с целью повы- . шения точности, оно снабжено стержнем, одним концом закрепленным в центре днища и размещенным с зазором в полости измерительной трубки.
