Кювета для рентгеноспектрального анализа

Кювета для рентгеноспектрального анализа

Иллюстрации

Показать все

Реферат



Изобретение относится к рентгеноспектральному анализу элементного состава веществ. Цель изобретения - повышение надежности работы в условиях вакуума. Кювета содержит цилиндрический корпус, на один торец которого надето кольцо, предназначенное для закрепления и натяжения слабопоглощающей рентгеновское излучение пленки, и фильтр, закрепленный у противоположного торца корпуса кюветы. Фильтр выполнен в виде цилиндрического стакана, на дне которого закреплен фильтровальный материал, зажатый между двумя сетками. В дне цилиндрического стакана выполнены отверстия. 1 з.п. ф-лы, 2 ил.

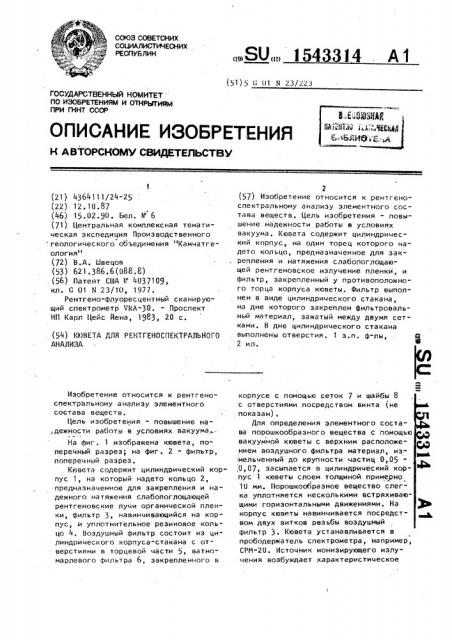

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 ((}1 N 23/223

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4364111/24-25 (22) 12.10.87 (46) 15 02.90. Вюл. и 6 (71) Центральная комплексная тематическая экспедиция Производственного геологического обьединения "Камчатгеология" . (72) В.A. Ивецов (53) 621.386.6(088.Е) (56) Патент США }" 4037109, кл. G 01 N 23/10, 1977.

Рентгено-флуоресцентный сканирующий спектрометр VRA-30. - Проспект

НП Карл Цейс Иена, 1983, 20 с. (54) КИ)ВЕТА ДЛЯ РЕНТГЕНОСПЕКТРАЛЬНОГО

АНАЛИЗА

Изобретение относится к рентгеноспектральному анализу элементного состава веществ.

Цель изобретения - повышение на,дежности работы в условиях вакуума

На фиг. 1 изображена кювета, поперечный разрез; на фиг. 2 " фильтр, поперечный разрез.

Кювета содержит цилиндрический корпус 1, на который надето кольцо 2, предназначенное для закрепления и надежного натяжения слабопоглощающей рентгеновские лучи органической пленки, фильтр 3, навинчивающийся на корпус, и уплотнительное резиновое кольцо 4. Воздушный фильтр состоит иэ цилиндрического корпуса-стакана с отверстиями в торцевой части 5, ватномарлевого фильтра 6, закрепленного в

ÄÄSUÄÄ 1543 14 А1

2 (57) Изобретение относится к рентгеноспектральному анализу элементного состава веществ, Цель изобретения - повышение надежности работы в условиях вакуума. Кювета содержит цилиндрический корпус, на один торец которого надето кольцо, предназначенное для закрепления и натяжения слабопоглощаю.щей рентгеновское излучение пленки, и фильтр, закрепленный у противоположного торца корпуса кюветы. Фильтр выполнен в виде цилиндрического стакана, на дне которого закреплен Фильтровальный материал, зажатый между двумя сет" ками. В дне цилиндрического стакана выполнены отверстия. 1 э.п. Ф-лы, 2 ил. корпусе с помощью сеток 7 и шайбы 8 с отверстиями посредством винта (не показан) .

Для определения элементного состава порошкообраэного вещества с помощью вакуумной кюветы с верхним расположением воздушного фильтра материал, из:мельченный до крупности частиц 0,05,0,07, засыпается в цилиндрический корпус 1 кюветы слоем толщиной примерно

10 мм. Порошкообразное вещество слегка -уплотняется несколькими встряхивающими горизонтальными движениями. На,ф3в корпус кюветы навинчивается посредством двух витков резьбы воздушный фильтр 3. Кювета устанавливается в прободержатель спектрометра, например, СРМ-20. Источник ионизирующего излучения возбуждает характеристическое

1543314 излучение элементов вещества через органическую пленку, например, лавсановую, закрывающую нижнюю торцовую часть корпуса кюветы.

Ьлагодаря наличию фильтра .не происходит засасывания частиц пробы в вакуумную систему, в то же время происходит достаточно Ьыстрая откачка воздуха из кюветы, так как площадь фильт-10 рв почти равна площади поперечного сечения кюветы.

Использование кюветы с фильтром при проведении рентгеноспектрального анализа обеспечивает применение порош-1g кообразного материала любой высокой степени дисперсности, что повышает достоверность определения содержаний элемента; исключение попадания исследуемого материала в вакуумную систему 20 спектрометра, что повышает надежность работы спектрометра; исключение деформации органической пленки, что повышает достоверность определения соДержаний элементов; возможность приме-25 нения органических пленок минимальной толщины, что позволяет снизить предел оЬнаружения и расширить круг определяемых элементов.

Формула изобретения

1. Кювета для рентгеноспектрального анализа, содержащая цилиндрический корпус, закрытый с одного торца пленкой, пропускающей рентгеновское излучение, и зажимное кольцо для закрепления пленки, отличающаяся тем, что, с целью повышения надежности работы в условиях вакуума, противоположный торец цилиндрического корпуса кюветы закрыт фильтром.

2. Кювета по и. 1, о т л и ч а ющ а я с я тем, что фильтр выполнен в виде цилиндрического стакана, на дне которого укреплен фильтровальный материал, зажатый между двумя сетками, причем в дне стакана выполнены отверстия.

1543314

Составитель А. Колесников

Техред М.Ходавич Корректор Т. Малец

Редактор М. Недолуженко

Заказ 397 Тираж. 492 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101
