Операционный микроскоп

Операционный микроскоп

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинскому приборостроению и может быть использовано как в микрохирургии, так и при диагностике для индивидуального и коллективного наблюдения. Цель изобретения - расширение функциональных возможностей микроскопа и улучшение качества изображения за счет увеличения переднего фокусного расстояния и относительного отверстия проекционной системы, а также удешевление конструкции. В микроскопе объектив 1 и линза 8 выполнены асферическими. Линзы проекционной системы выполнены из термопластического материала. 1 з.п.ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (191 (111

А3 (51)5. G 02 В 21/36

1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 442791) /30-l0 (22) 02. 06. 88 (46) 15. 02. 90. Вюл. )i - 6 (71) Тбилисский филиал Научно-исследовательского института "Платан" и Республиканский онкологический научный центр (72) М.И, Авалиани, Г.P. Шинидзе, Л ° N. Чиринашвили, Д.И. Авалиани и P.ß. Вепхвадзе (53) 535.82 (088.8) (56) Патент США 9 4101194, кл; С 02 В 2!/36, опублик. 1978.

Патент ЕП Р 0033375, кл. G 02 В 21/00, опублик. 1980. (54) ОПЕРАЦИОННЬЙ МИКРОСКОП

2 (57) Изобретение относится к медицинскому приборостроению и может быть использовано как в микрохирургии, так и при диагностике для индивидуального и коллективного наблюдения, Цель изобретения — расширение функциональных возможностей микроскопа и улучшение качества изображения за счет увеличения переднего фокусного расстояния и относительного отверстия проекционной системы, а также удешевление конструкции. В микроско" пе объектив 1 и линза 8 выполнены асфернческими. Линзы проекционной системы выполнены иэ термопластического материала. 1 s.ï. ф-лы, 2 ил.

1543372"

Изобретение относится к медицинсКому приборостроению и может быть использовано как в микрохирургии, так и при диагностике для индивиду5 ального и коллективного наблюдения.

Целью изобретения является расширение функциональных возможностей микроскопа и улучшение качества изобраФения за счет увеличения переднего кусного расстояния микроскопа и тносительного отверстия проекционой системы, а также удешевление конструкции.

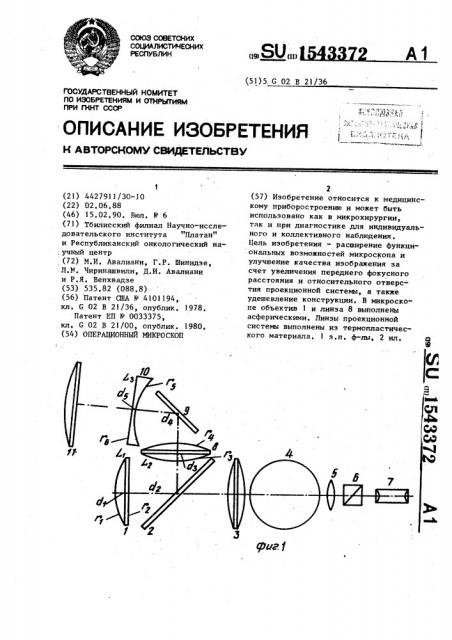

На фиг.l представлена схема опера- 15 ционного микроскопа; на фиг.2 — аберрационные характеристики оптической !

1 асадки микроскопа.

Операционный микроскоп (фиг.l) соержит объектив l, который имеет асфе-20

1 ическую поверхность. 3а объективом

1 под углом к оптической оси микроскопа установлена подвижная рамка 2, Йа которой последовательно располо1 жены два зеркала: прозрачное и не- 25 прозрачное. За подвижной рамкой 2 ус" тановлены ахроматическая линза 3, барабан с линзами 4, положительная л1ннза 5, призма б и окуляр 7. Над рамкой 2 установлеа асферическая лин- 30 за 8, за которой расположены зеркало 9, отрицательная линза 10 и экран 1

Операционный микроскоп работает следующим образом.

Отраженные лучи осветителя от . исследуемого объекта попадают в объек 1ив микроскопа, которым служит асфефическая линза 1, и на полупрозрачное зеркало, позволяющее получить 40

Йзображение как в микроскоп, так и

Йа экране, или при перемещении рамки

2 на непрозрачное зеркало, позволяющее получить изображение только на экране ll. Для обеспечения разного 45 увеличения при наблюдении в окуляре сдужит барабан с линзами 4. Призма 6 предназначена для переворачивания изображения, Часть лучей, отраженная от полупрозрачного зеркала 9, повара- «О чйвается в сторону экрана ll и дает изображение исследуемого образца на нем с помощью отрицательной линзы 10.

Оптическая головка состоит из трех линз. Первая линза обращена в с горону исследуемого объекта и одно"

Временно выполняет функции объектива микроскопа. Наружная поверхность лйнзы имеет асферическую форму, а задняя - плоскую. Вторая линза 8 является двояковыпуклой, и поверхность, обращенная в сторону третьей линзы, имеет асферическую форму, а третья отрицательная линза 11 — плоскостью обращена в сторону экрана 10. Асферические поверхности, примененные в данной оптической насадке, дают возможность исправить аберрации, величины которых приведены на фиг. 2. Передний фокус проекционной насадки составляет - 90 мм.

Асферические поверхности описываются уравнением

= ax + bx + cx + dxe+ ex где х и у — координаты асферической поверхности

Экран от последней линзы расположен неподвижно на расстоянии 400 мм на высоте от оптической оси микроскопа 300 мм. Регулируя положение зеркала 9 и перемещая линзу 11, можно расположить экран в удобное положение и одновременно изменить увеличение изображения.

Переднее и заднее фокусные расстояния проекционной насадки выбраны такими, что изображение одновременно фокусировалось на экране и в окуляре микроскопа, Аппаратура проекционной насадки микроскопа составляет 42, относительl ное отверстие 1:1:1,,разрешающая способность 20 лин,/мм (у телевизионных систем до 3,3 лин„/мин), Размеры экрана по диагонали равняются 300 мм. Увеличение изображения на экране составляет < 5. Для получения- более большего увеличения экран отодвигается от последней отрицательной линзы, которая, в свою очередь, перемещается к второй линзе, до получения четкого увеличенного изображения на экране.

Формула изобретения

1. Операционный микроскоп, содержащий объектив, проекционную-систему, оптическую систему, окуляр, экран, о т л и ч а- ю шийся тем, что, с целью расширения функциональных возможностей микроскопа за счет увеличения переднего фокусного расстояния и относительного отверстия

5 1 проекционной системы, в нем объектив выполнен асферическим, удовлетворяющим условию у = ах + Ъх + сх + dx + ех О, ь В

Ю =Я/

m=gf

s/у Я

Составитель О. Яковлева

Редактор А. Лежнина Техред Л.Олийнык Корректор И. Муска

Подписное

Тираж 451

Заказ 926

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская иаб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 где а = 2,45143 ° 10

Ь = -8,51756 ° 10 ; с = 9,08209 10 01

d = -3,57546.10 9; е = 4,1818 10 х и у — координаты асферической поверхности, а проекционная система включает два последовательно установленных зерка543372 6 ла на подвижной рамке, асферическую линзу, зеркало и отрицательный мениск, при этом коэффициенты поверх5 ности а,Ъ,с,й асферической линзы соответствуют а = 3,66065 10

Ъ = -5904192 ° 10 с = 2 96131 10"" !

О с1 = 8 56725 10 е.= 8,31100 10

2. Микроскоп по п.l, o т л и ч аю шийся тем, что, с целью удешевления конструкции микроскопа, линзы проекционной системы выполнены из термопластического материала.
