Патент ссср 154345

Патент ссср 154345

Иллюстрации

Показать все

Реферат

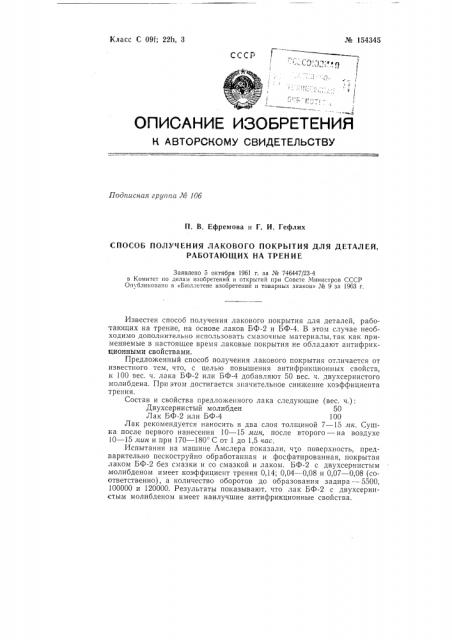

Класс С 09f; 22h, 3 № 154345

СССР

1 г

«ц »

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Пооггисная грутга Лб 106

П. В. Ефремова и Г. И. Гефлих

СПОСОБ ПОЛУЧЕНИЯ ЛАКОВОГО ПОКРЬ!ТИЯ ДЛЯ ДЕТАЛЕЙ, РАБОТАЮЩИХ НА ТРЕНИЕ

Заявлено 5 октября 1961 г. за № 74644723-4 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» № 9 за 1963 r.

Известен способ получения лакового покрытия для деталей, работающих на трение, на основе лаков БФ-2 и БФ-4. В этом случае необходимо дополнительно использовать смазочные материалы, так как применяемые в настоящее время лаковые покрытия не обладают антифрикционными свойствами.

Предложенный способ получения лакового покрытия отличается от известного тем, что, с целью повышения антифрикционных свойств, к 100 вес. ч. лака БФ-2 или БФ-4 добавляют 50 вес. ч. двухсернистого молибдена. При этом достигается значительное снижение коэффициента трения.

Состав и свойства предложенного лака следующие (вес. ч.):

Двухсернистый молибден 50

Лак БФ-2 или БФ-4 100

Лак рекомендуется наносить в два слоя толщиной 7 — 15 лгк. Сушка после первого нанесения 10 — 15 мин, после второго на воздухе

10 — 15 мин и при 170 †1 С от 1 до 1,5 час, Испытания на машине Амслера показали, что поверхность, предварительно пескоструйно обработанная и фосфатированная, покрытая лаком БФ-2 без смазки и со смазкой и лаком. БФ-2 с двухсернистым молибденом имеет коэффициент трения 0,14; 0,04 — 0,08 и 0,07 — 0,08 (соответственно), а количество оборотов до образования задира — 5500, 100000 и 120000, Результаты показывают, что лак БФ-2 с двухсерннстым молибденом имеет наилучшие антифрикционные свойства. № 154345

Предмет изобретения

Способ получения лакового покрытия для деталей, работающих на трение, на основе лаков БФ-2 и БФ-4, отличающийся тем, что, с целью повышения антифрикционных свойств, к 100 вес. ч. лака БФ-2 или БФ-4 добавляют 50 вес. ч. двухсернистого молибдена.

Редактор Л. Герасимова Техред T. П. Курилко Корректор В. П. Фомина

Подп. к печ. 16/V — 1963 r. Формат бум. 70 Р 108 /iq Объем 0,18 изд. л.

Зак. 1211/11 Тираж 800 Цена 4 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, пр. Серова, д. 4, Типография, пр. Сапунова, 2,
