Патент ссср 154388

Патент ссср 154388

Иллюстрации

Показать все

Реферат

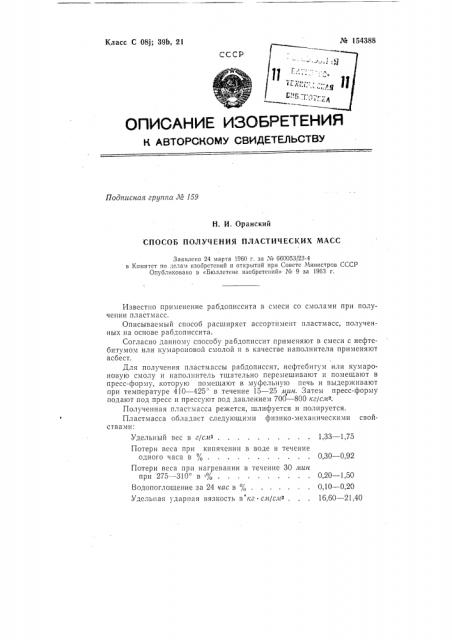

Класс С 08j; 39Ь, 21

Ха 154388

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л0 159

Н. И, Оранский СПОСОБ ПОЛУЧЕНИЯ ПЛАСТИЧЕСКИХ МАСС

Заявлено 24 марта 1960 г. за ¹ 660053/23-4 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 9 за 1963 г.

Удельный вес в г/с,иа .

Потери веса при кипячении в воде в течение одного часа в

Потери веса при нагревании в течение 30 гвин при 275 †3 в г%

Водопоглощение за 24 час в %

Удельная ударная вязкость в кг сл/сла .

1,33 — 1,75

0,30 — 0,92

0,20 — 1,50

0,10 — 0,20

16,60 — 21,40

Известно применение рабдописсита в смеси со смолами при получении пластмасс.

Описываемый способ расширяет ассортимент пластмасс, полученных на основе рабдописсита.

Согласно данному способу рабдописсит применяют в смеси с нефтебитумом или кумароновой смолой н в качестве наполнителя применяют асбест.

Для получения пластмассы рабдописсит, нефтебитум или кумароновую смолу и наполнитель тщательно перемешивают и помещают в пресс-форму, которую помещают в муфельную печь и выдерживают при температуре 410 — 425 в течение 15 — 25 иин. Затем пресс-форму подают под пресс и прессуют под давлением 700 — 800 кг/см- .

Полученная пластмасса режется, шлифуется и полируется, Пластмасса обладает следующими физико-механическими свойствами: № 154388

Предмет изобретения

Способ получения пластических масс из природных смол, подвергнутых термообработке и наполненных асбестоволокном, о т л и ч а юшийся тем, что, в качестве связуюшего применяют рабдописсит в смеси с нефтебитумом или кумароновой смолой.

Редактор С. А. Барсуков Техред А. А. Камышникова Корректор Г. Опарина

Подп. к печ. 22/VI — 68 г. Формат бум. 70 Q 108 /il; Объем 0,18 изд, л

Зак. 1527/17 Тираж 700 Цена 4 коп, ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, 2.

Предел прочности в кг/смв: при статическом изгибе . ри растяжении р и сжатии

Твердость по Бринеллю в кг/мяла .

Теплопроводность в кал/.и. град. ч.

Удельное объемное сопротивление в оп c,и

396 †4

59 — 102

100 †12

27 — 40

0,103 — 0,115

10» — 10
