Класс С 22b; 40а, 9» № 154408

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подггисная гругггга № 161

А. Б. Резняков, А. В. Тонконогий, И. П. Басина и М. P. Курмангалиев

СДВОЕННАЯ ЦИКЛОННАЯ КАМЕРА ДЛЯ ПЛАВКИ

МЕЛКОЗЕРНИСТЫХ РУД И КОНЦЕНТРАТОВ

И ВОЗГОНКИ МЕТАЛЛОВ

Заявлено 7 июля 1961 г. 3a № 737294122 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» ¹ 9 3а 19G3 г.

Известны циклонные камеры для плавки мелкозернистых руд и концентратов и возгонки металлов.

Описываемая сдвоенная циклонная камера отличается от известных тем, что две циклонные камеры совмещены между собой таким образом, что передачу обрабатываемого материала из первой камеры во вторую производят без нарушения вращательного движения потока.

В такой камере восстановительный и окислительный процессы совмещаются и повышается коэффициент улавливания.

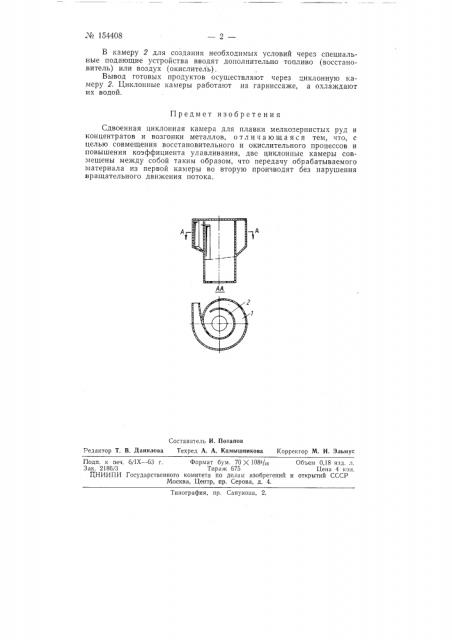

На чертеже изображена схема предлагаемой циклонной камеры.

Описываемая камера состоит из двух соединенных меiK3 собой самостоятельных циклонных камер 1 и 2. Причем первая--наружная расположена вокруг второй — внутренней. Шихтовые материалы, а также топливо и воздух в необходимых количествах подают в наружную камеру 1, в которой происходит первая стадия г ереработкн.

Затем полученные продукты передаюгся во внутреннюю камеру 2 без нарушения вращательного (циклонного) движения потока — газы через расположенную вдоль образующей щель, а основная масса расплава (твердого материала) направляется в камеру 2 по наклонному спиральному днищу камеры 1 и частично выносится вместе с газовым потоком.

¹ 154408

В камеру 2 для создания необходимых условий через специальные подающие устройства вводят дополнительно топливо (восстановитель) или воздух (окислитель) .

Вывод готовых продуктов осуществляют через циклонную камеру 2. Циклонные камеры работают на гарниссаже, а охлаждают их водой.

Предмет изобретения

Сдвоенная циклонная камера для плавки мелкозернистых руд и концентратов и возгонки металлов, отличающаяся тем, что, с целью совмещения восстановительного и окислительного процессов и повышения коэффициента улавливания, две циклонные камеры совмещены между собой таким образом, что передачу обрабатываемого материала из первой камеры во вторую производят без нарушения вращательного движения потока.

Составитель И. Потапов
