Реферат



Изобретение относится к средствам для посева сельскохозяйственных культур. Цель изобретения - снижение повреждения растения при подкормке озимых или подсеве многолетних трав и повышение качества посева. Сеялка включает раму 1, зернотуковые бункеры 2 и 3 с высевающими аппаратами 5 и 6, которые посредством тукосемяпроводов 7 сообщены с однодисковыми сошниками 4, прикрепленными к раме 1 сеялки посредством поводков 9 с нажимными штангами 10, кинематически соединенных с механизмом 11 подъема и заглубления рабочих органов. Сзади однодисковых сошников 4 установлены отражатели 8, выполненные в виде сферических дисков. Вогнутая поверхность дисков 8 обращена к диску сошника, а оси смещены относительно отражателей осей сошника в сторону, противоположную направлению движения сеялки, и жестко связаны с ними. Однодисковые сошники нарезают борозды и отбрасывают почву на вогнутую поверхность сферического отражателя. Вогнутая поверхность направляет почву в борозду сзади дискового сошника. 2 ил.

СОЮЗ СОНЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР

„,ЯО„„1544234 А 1 (51) 5 А 01 С 7/20 (21) 4444316/31-15 (22) 19. 05.88 (46) 23.02.90. Бюл. N 7 (71) Полтавский сельскохозяйственный институт (72) А.П.Коломиец и А.П.Кутепов (53) 631.331 (088.8) (56) Сеялка зернотуковая прицепная бднодисковая С30-3.6. Проспект ВИИ, 1962.

Авторское свидетельство СССР

N 1371564, кл. А 01 С 7/00, 1986. (54) С ЕЯПКА (57) ИзоЬретение относится к средствам для посева сел ьс кохозя йст венных культур. Цел ь изобретения - снижение повреждения растения при подкормке озимых или подсеве многолетних трав и повышение качества посева, Сеялка включает раму 1, зернотуковые бункеры 2 и 3 с высевающими аппаратами

2 и 6, которые посредством тукосемяпроФ

Bop,oâ 7 сообщены с однодисковыми сошниками 4, прикрепленными к раме 1 сеялки посредством поводков 9 с нажимными штангами 10 кинематически соединенных с механизмом 11 подъема и заглубления рабочих органов. Сзади однодисковых сошников 4 установлены отражатели 8, выполненные в виде сферических дисков. 8огнутая поверхность дисков 8 обращена к диску сошника, а оси смещены относительно отражателей осей сошника в сторону, противоположную направлению движения сеялки, и жестко связаны с ними. Однодисковые сошники нарезают борозды и отЬрасывают почву на вогнутую поверхность сферического отражателя.

Вогнутая поверхность направляет почву в борозду сзади дискового сошника.

2 ил.

1544234

Изобретение относится к средствам для посева сельскохозяйственных культур, в частности к зерновым сеялкам, и может быть использовано для подсе5 ва или подкормки озимых культур и многолетних трав.

Цель изобретения - снижение степени повреждения растений при подсеве или подкормке озимых культур и мно- 10 голетних трав и повышение качества посева.

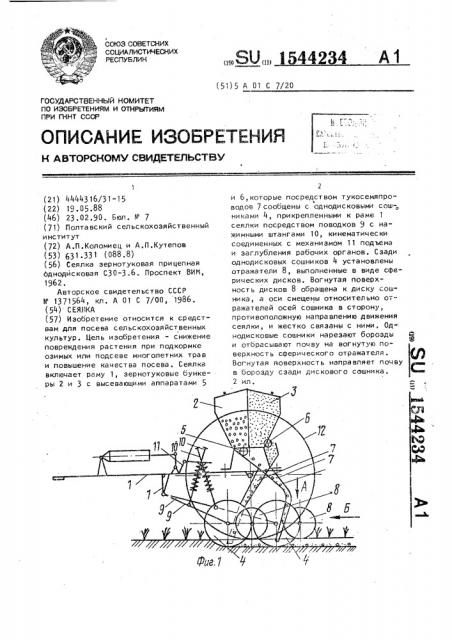

На фиг .1 изображена сеялка, вид сбоку; на фиг.2 - схема расположения рабочих органов сеялки, вид сверху. 15

Сеялка содержит раму 1 с закрепленными на ней зерновым 2 и туковым

3 бункерами и однодисковыми сошниками 4. Бункеры 2 и 3 снабжены высевающими аппаратами для зерна 5 и удобре- 20 ний 6, соединенными посредством тукосемяпроводов 7 с однодисковыми сошниками 4.

Сзади однодисковых сошников 4 ус-. тановлены отражатели 8, выполненные 25 в виде сферических дисков, вогнутая поверхность которых обращена к диску сошника 4. Однодисковые сошники 4 с

Отражателями 8 крепятся к раме 1 по-, средством поводков 9 и нажимных штанг ЗО l0 кинематически соединенных с механизмом 11 подъема и заглубления сошников. Рама 1 сеялки опирается на опорно-приводные колеса 12.

Сеялка работает следующим образом. З

При движении сеялки по полю посредством механизма t1 опускают сошники

4 в рабочее положение. Под действием гружин нажимных штанг 10 сошники 4

Заглубляются s почву и образуют по" 40 севные бороздки.

Одновременно вращение от опорно" приводных колес 12 передается через

-систему передач (не показано) на высевающие.аппараты 5 и 6 для зерна и удобрений.

Семена и удобрения, засыпанные в бункеры 2 и 3, самотеком заполняют приемные камеры высевающих аппаратов.

Катушки высевающих аппаратов 5 и б захватывают посевной материал и подают его в тукосемяпроводы 7, по которым семена и удобрения поступают в сошники 4 и далее на дно борозд, образуемых сошниками в почве повышенной плотности. Заделка семян для: удобрений происходит частично за счет самоосыпания почвы со стенок борозд, образуемых однодисковыми сошниками.

Окончательно заделывают семена или удобрения почвой при помощи отра- жателей 8, выполненных в виде сферических дисков, вогнутая поверхность которых обращена в сторону образуемых сошниками 4 борозд.

Однодисковые сошники 4, установленные под углом атаки 8-100 и углом крена 20, вскрывают в почве бороздки. Под действием сил трения вырезанный слой почвы захватывается диском сошника 4 и направляется на вогнутую поверхность отражателя 8.

Далее почва вогнутой поверхностью отражателя 8 переносится за сошник 4 и сходит по касательной с отражателя

8 в бороздку. Таким образом, почва, деформируемая сошником 4, не попадает на растения, а отражается вогнутой поверхностью сферического диска в бороздку. При этом обеспечивается снижение повреждения растений и качественная заделка посевного материала ° формула и з о б р е т е н и я

Сеялка, включающая раму с закрепленными на ней бункерами для семян и удобрений, однодисковыми сошниками с отражателями и высевающие аппараты, сообщенные тукосемяпроводами с сошниками, отличающаяся тем, что, с целью снижения повреждения растения при подкормке озимых или подсеве многолетних трав и повышения качества посева, отражатели выполнены в виде сферических дисков, вогнутая поверхность которых обращена к диску сошника, а оси отражателей смещены относительно вертикальных осей сошников в сторону, противоположную направлению движения сеялки, и жестко связаны с ними.
