Устройство для зашторивания

Устройство для зашторивания

Иллюстрации

Показать все

Реферат



Изобретение относится к хозяйственным принадлежностям и может быть использовано при зашторивании проемов окон и т.п. Цель изобретения - повышение удобства демонтажа и безопасности работы устройства. Устройство содержит блоки и занавес, выполненный гибким со связями-тросами, установленными на блоках с возможностью перемещения приводом. Занавес снабжен дополнительно шкивами и тросом, установленным подвижно на шкивах и зафиксированным стяжками с возможностью регулирования натяжения, и связан с тросом кольцами, установленными подвижно на тросе с возможностью перемещения. Блоки соединены с занавесом и с тросом. 5 ил.

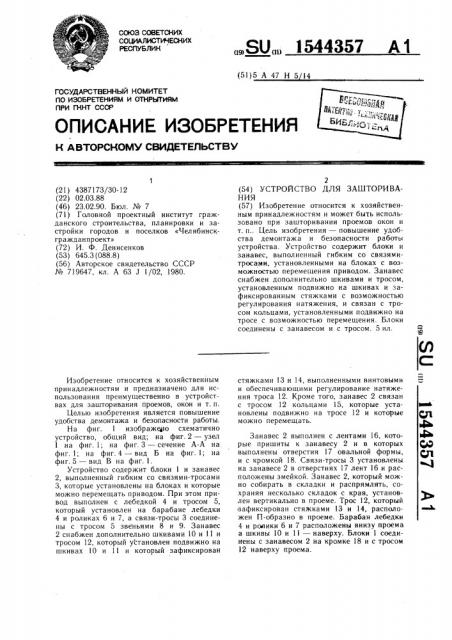

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)5 А 47 Н 5 !4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4387173/30-12 (22) 02.03.88 (46) 23.02.90. Бюл. № 7 (71) Головной проектный институт гражданского строительства, планировки и застройки городов и поселков «Челябинскгражданпроект» (72) И. Ф. Денисенков (53) 645.3 (088.8) (56) Авторское свидетельство СССР № 719647, кл. А 63 J 1/02, 1980.

Изобретение относится к хозяйственным принадлежностям и предназначено для использования преимущественно в устройствах для зашторивания проемов, окон и т. п.

Целью изобретения является повышение удобства демонтажа и безопасности работы.

На фиг. 1 изображено схематично устройство, общий вид; на фиг. 2 — узел

1 на фиг. 1; на фиг. 3 — сечение А-А на фиг. 1; на фиг. 4 — вид Б на фиг. 1; на фиг. 5 — вид В на фиг. 1.

Устройство содержит блоки 1 и занавес

2, выполненный гибким со связями-тросами

3, которые установлены на блоках и которые можно перемещать приводом. При этом привод выполнен с лебедкой 4 и тросом 5, который установлен на барабане лебедки

4 и роликах 6 и 7, а связи-тросы 3 соединены с тросом 5 звеньями 8 и 9. Занавес

2 снабжен дополнительно шкивами 10 и 11 и тросом 12, который установлен подвижно на шкивах 10 и 11 и который зафиксирован

„„SU„„1544357 А 1

2 (54) УСТРОЙСТВО ДЛЯ ЗАШТОРИВАНИЯ (57) Изобретение относится к хозяйственным принадлежностям и может быть использовано при зашторивании проемов окон и т. и.. Цель изобретения — повышение удобства демонтажа и безопасности работы устройства. Устройство содержит блоки и занавес, выполненный гибким со связямитросами, установленными на блоках с возможностью перемещения приводом. Занавес снабжен дополнительно шкивами и тросом, установленным подвижно на шкивах и зафиксированным стяжками с возможностью регулирования натяжения, и связан с тросом кольцами, установленными подвижно на тросе с возможностью перемещения. Блоки соединены с занавесом и с тросом. 5 ил. стяжками 13 и 14, выполненными винтовыми и обеспечивающими регулирование натяжения троса 12. Кроме того, занавес 2 связан с тросом 12 кольцами 15, которые установлены подвижно на тросе 12 и которые м ож н о пер ем ещ ать.

Занавес 2 выполнен с лентами 16, которые пришиты к занавесу 2 и в которых выполнены отверстия 17 овальной формы, и с кромкой 18. Связи-тросы 3 установлены на занавесе 2 в отверстиях 17 лент 16 и расположены змейкой. Занавес 2, который можно собирать в складки и распрямлять, сохраняя несколько складок с края, установлен вертикально в проеме. Трос 12, который зафиксирован стяжками 13 и 14, расположен П-образно в проеме. Барабан лебедки

4 и ролики 6 и 7 расположены внизу проема а шкивы 10 и 11 — наверху. Блоки 1 соединены с занавесом 2 на кромке 18 и с тросом

12 наверху проема.

1544357

Формула изобретения

3

В устройстве дополнительно использованы ролик 19, которым можно поддерживать трос 12, когда проем больших размеров, а также оси 20 и 21, которые связаны со стяжками 13 и 14 разъемным соединением, и шнуры (фиг. 5, пунктир), которыми снабжены стяжки 13 и 14.

При складывании или распрямлении занавеса 2 включают лебедку 4. При этом связи-тросы 3 перемещаются тросом 5, который либо наматывается на барабан лебедки

4, либо сматывается. Кольца 15 перемещаются с занавесом 2 по тросу 12, обеспечивая плотное безопасное прилегание занавеса 2 к проему. При демонтаже барабана лебедки

4 складывают занавес 2 наверху проема, а звенья 8 и 9 зацепляют с осями 20 и

21. При демонтаже занавеса 2 стяжки 13 и

14 и оси 20 и 21 разъединяют, а занавесу

2 дают возможность опуститься вниз проема. При этом трос 12 перемещается на шкивах 10 11 постепенно за счет того, что его удерживают за шнуры на стяжках 13 и

14.

Устройство для зашторивания, содержащее блоки и занавес, выполненный гибким со связями-тросами, установленными на блоках с возможностью перемещения приводом, отличающееся тем, что, с целью повышения удобства демонтажа и безопасности работы, занавес снабжен дополнительно шкивами и тросом, установленным подвижно на шкивах и зафиксированным посредством стяжек с возможностью регулирования натяжения, и связан с тросом посредством колец, установленных подвижно на тросе с возможностью перемещения, а блоки соединены с занавесом и с тросом.

1544357

Фиг. 2

ЫЕ

Составитель С.Москалев

Редактор И.Шулла Техред И. Верес Корректор О. Кравцова

Заказ 449 Тираж 422 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4!5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
