Устройство для остеосинтеза

Устройство для остеосинтеза

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине, а именно к травматологии и обеспечивает введение винта для остеосинтеза. Цель изобретения - упрощение конструкции. Устройство содержит шуруп 1 со шлицом 2 трапецеидального сечения, меньшее основание которого обращено кнаружи и отвертку 3 с узлом фиксации 4 в виде плоского продольно расщепленного наконечника, изготовленного из материала с эффектом памяти. При охлаждении концы 5 наконечника сходятся, наконечник вводят в шлиц шурупа и после нагрева до нормальной температуры происходит надежная фиксация шурупа. 1 ил.

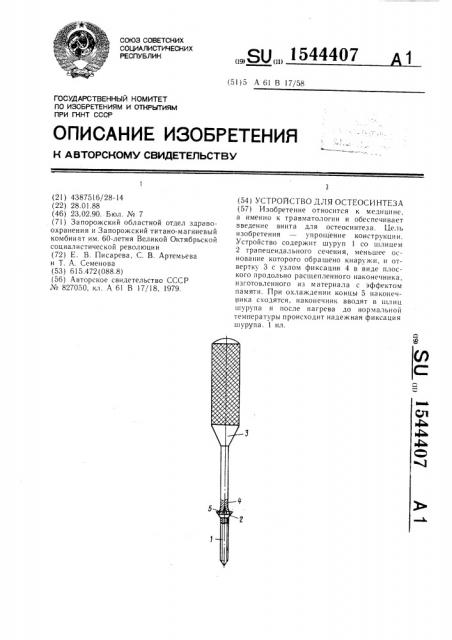

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 61 В 17/58

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4387516/28-14 (22) 28.01.88 (46) 23,02.90. Бюл. ¹ 7 (71) Запорожский областной отдел здравоохранения и Запорожский титано-магниевый комбинат им. 60-летия Великой Октябрьской социалистической революции (72) Е. В. Писарева, С. В. Артемьева и Т. A. Семенова (53) 615.472 (088.8) (56) Авторское свидетельство СССР № 827050, кл. А 61 В 17/18, 1979.

„„Я0„„1544407 (54) УСТРОЙСТВО ДЛЯ ОСТЕОСИНТЕЗА (57) Изобретение относится к медицине, а именно к травматологии и обеспечивает введение винта для остеосинтеза. Цель изобретения — упрощение конструкции.

Устройство содержит шуруп 1 со шлицем

2 трапецеидального сечения, меньшее основание которого обращено кнаружи, и отвертку 3 с узлом фиксации 4 в виде плоского продольно расщепленного наконечника, изготовленного из материала с эффектом памяти. При охлаждении концы 5 наконечНика сходятся, наконечник вводят в щлиц шурупа и после нагрева до нормальной температуры происходит надежная фиксация шурупа. 1 ил.

15444

К1зобретение относится к медицине, а именно к травматологии, и обеспечивает введение винта для остеосинтеза.

Цель изобретения — упрощение конструкции.

На чертеже изображено устройство, общий вид.

Устройство содержит шуруп 1 со шлицем

2 трапецеидального сечения, меньшее основание которого обращено кнаружи, и отвертку 3, имеющую на рабочем конце узел 4 10 фиксации в виде плоского продольно рас-! цепленного наконечника, изготовленного из материала с эффектом памяти с возмож-!!остью разведения концов 5 наконечника и заклинивания в шлице шурупа.

Устройство используется следующим образомм.

Узел 4 фиксации перед введением шурупа 1 в кость охлаждают, например, путем орошения хлорэтилом. При этом концы 20

5 наконечника сходятся, после чего наконечник вводят в шлиц 2 шурупа и удерживают несколько секунд. При нагреве никелида титана до комнатной температуры прояв07

4 ляется эффект памяти формы, концы 5 расходятся и надежно фиксируют шуруп на отверстии, после чего производят введение шурупа. Для отсоединения отвертки от шурупа наконечник охлаждают, например, путем наложения салфетки, смоченной стерильной дистиллированной водой, физиологическим раствором или раствором фурацилина с температурой от 0 до +5 С.

Формула изобретения

Устройство для остеосинтеза, содержащее шуруп со шлицем и отвертку, имеющую на рабочем конце узел фиксации с возможностью расширения последнего в шлице, отличающееся тем, что, с целью упрощения конструкции, шлиц шурупа выполнен трапецеидального сечения, меньшее основание которого обращено кнаружи, а узел фиксации выполнен в виде плоского, продольно расщепленного наконечника, изготовленного из материала с эффектом памяти формы, с возможностью разведения концов наконечника и заклинивания в шлице шурупа.
