Реферат



Изобретение относится к медицинской технике. Цель изобретения - обеспечение формирования тазобедренного сустава при болезни Легг-Кальве-Пертесса путем регулирования отведения бедер и центрирования их головок в вертлужных впадинах. Аппарат состоит из основания 1 с центральными 4 и боковыми 5 стойками, на которых расположен педальный механизм в виде вала 6, кривошипов 8 и 11 и оси 9 с переставными педалями 10. На валу 6 закреплен шкив 13, соединенный гибкой связью - бесконечным ремнем 14 с контрольным прибором 15. Между центральными стойками 4 размещен винт 16 с разнонаправленной резьбой на его концах 17 и 18, кинематически соединенных с центральными стойками 4. Торцы шкива 13 контактируют при вращении винта 16 со свободными концами центральных стоек 4, обеспечивая нагрузку сопротивления вращению педалей. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sy) 5 А 61 Н 1/02

ОПИСАНИЕ HSQEPETEHHR

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4452175/28-14 (22) 03.05.88 (46) 23.02.90. Бюл. № 7 (75) А. Я. Жила (53) 615.825.1:685.648 (088.8) (56) Авторское свидетельство СССР № 839486, кл. А 61 В 5/10, 1979. (54) АППАРАТ ДЛЯ НАГРУЖЕНИЯ

НИЖНИХ КОНЕЧНОСТЕЙ (57) Изобретение относится к медицинской технике. Цель изобретения — обеспечение формирования тазобедренного сустава при болезни Легг-Кальве-Пертесса путем регулирования отведения бедер и центрирования их головок в вертлужных впадинах. Аппарат. 80,» 1544425 А 1 состоит из основания 1 с центральными

4 и боковыми 5 стойками, на KoTopblx расположен педальный механизм в виде вала 6, кривошипов 8 и 11 и оси 9 с переставными педалями 10. На валу 6 закреплен шкив 13, соединенный гибкой связью — бесконечным ремнем 14 с контрольным прибором 15.

Между центральными стойками 4 размещен винт 16 с разнонаправленной резьбой на его концах 17 и 18, кинематически соединенных с центральными стойками 4. Торцы шкива

l3 контактируют при вращении винта 16 со свободными концами центральных стоек 4. обеспечивая нагрузку сопротивления вращению педалей. 4 ил.

1544425

Изобретение относится к медицинской технике, а именно к ортопедическим устройствам лечебной физкультуры, применяемым в реабилитации ортопедических больных, длительно находящихся на строгом постельном режиме.

Целью изобретения является обеспечение формирования тазобедренного сустава при болезни Легг-Кальве-Пертесса путем регулирования отведения бедер и центрирования их головок в вертлужных впадинах.

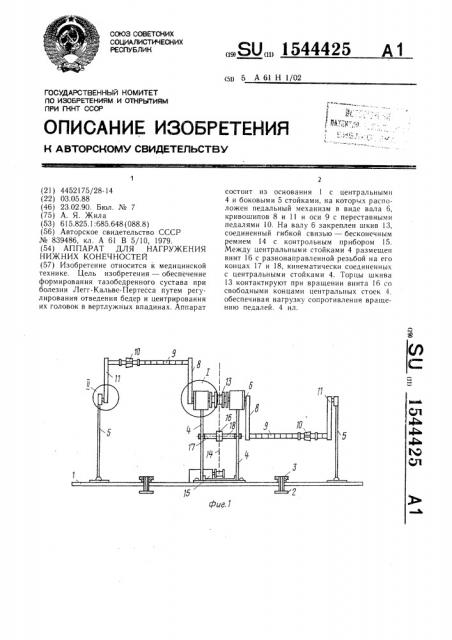

На фиг. 1 показан аппарат, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3— узел 1 на фиг 1; на фиг 4 — узел 11 на фиг. 1.

Аппарат для нагружения нижних конечностей состоит из основания 1 с элементами крепления его к кровати — кронштейнами 2 и гайками 3. На основании 1 посредством центральных 4 и боковых 5 стоек размещен педальный механизм в виде вала 6, установленного на подшипниках 7 качения в центральных стойках 4, закрепленных на валу 6 кривошипов 8 с осями 9, на которых с возможностью продольного перемещения и фиксации установлены педали 10. Крайние концы осей 9 с помощью кривошипов 11 и подшипников 12 качения соединены с боковыми стойками 5. На валу 6 закреплен шкив

13, торцовые поверхности которого имеют возможность контакта со свободными концами центральных стоек 4, при этом шкив

13 гибкой связью — замкнутым ремнем

14 соединен с контрольным прибором (счет чиком оборотов) 15.

Между центральными стойками 4 установлен винт 16, концы 17 и 18 которого имеют разнонаправленную резьбу и кинематически соединены с центральными стойками

4. Винт 16 со стойками 4 и шкивом 13 образуют нагрузочный узел аппарата.

Аппарат для нагружения нижних конечностей работает следующим образом.

Занятие на аппарате проводится в исходном положении лежа на спине. Больной ставит стопы нижних конечностей на педали

10 в положении отведения бедер. Угол отведения бедер и положение фиксации педалей

10 на оси 9 зависят от угла вертикального соответствия на рентгенограммах (чем меньше угол, тем больше отведение).

Нижние конечности находятся в положении сгибания в коленных суставах. Больной начинает вращение педалей. Амплитуда движений в тазобедренных суставах 30 — 60, 10 что соответствует нагрузке 15 — 25О массы тела на головку бедренной кости 3 — 6-летнего ребенка (возраст лечащихся детей) .

Дополнительную нагрузку на конечности можно давагь поворотом винта 16. В зависимости от длины нижних конечностей и не15 обходимого угла сгибания конечности в тазобедренном суставе аппарат устанавливается выше или ниже на боковой стойке кровати с помощью кронштейнов 2 и гаек 3.

Движение в суставе под нагрузкой явля2О ется функциональным раздражителем и способствует более совершенному моделированию воссоздающейся головки бедренной кости.

Формула изобретения

Аппарат для нагружения нижних конечностей, содержащий основание с элементами крепления и стойками, на которых размещены педальный механизм в виде вала с кривошипами, осями и педалями, а также нагрузочный узел со шкивом, соединенным гибкой связью с контрольным прибором, отличающийся тем, что, с целью обеспечения формирования тазобедренного сустава при болезни Легг-Кальве-Пертесса путем регулирования отведения бедер и центрирования их головок в вертлужных впадинах, в нем педали установлены на осях с возможностью продольного перемещения по ним и фиксации, а нагрузочный узел выполнен в виде винта с разнонаправленной резьбой, 40 кинематически соединенного с двумя из стоек, при этом свободные концы их имеют возможность контакта с торцами шкива.
