Реферат



Изобретение относится к противопожарной технике, в частности к устройствам для предотвращения распространения пламени в материалах с горючими газами, например с ацетиленом, и позволяет повысить надежность работы. Затвор состоит из сосудов 1 и 2, сообщенных между собой посредством соединительной трубки 3. Кроме того, сосуды дополнительно сообщены между собой коленообразным патрубком 4, один конец которого, размещенный в сосуде 2, закрыт эластичной мембраной и установлен под соединительной трубкой 3. Второй конец патрубка выведен в верхнюю часть сосуда 1 над уровнем жидкости и установлен коаксиально относительно расположенного внутри его конца соединительной трубки 3. При этом торец патрубка 4 расположен выше торца соединительной трубки 3. При возникновении в газовой магистрали детонационной волны она через патрубок 6 поступает в сосуд 2 и далее в соединительную трубку 3. При этом происходит рост давления в сосуде 2 и воздействие его на эластичную мембрану 5, которая прогибается, поднимая уровень жидкости в патрубке 4. Благодаря этому жидкость перекрывает входной конец соединительной трубки 3 и пламя, достигнув поверхности жидкости, гаснет. 1 ил.

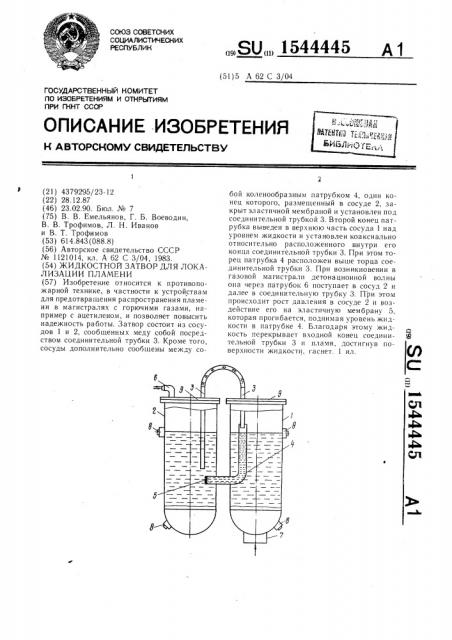

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 А 62 С 3/04

ОПИСАНИЕ -ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

00 ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4379295/23-12 (22) 28.12.87 (46) 23.02.90. Бюл. № 7 (75) В. В. Емельянов, Г. Б. Воеводин, В. В. Трофимов, Л. Н. Иванов и В. Т. Трофимов (53) 614.843 (088.8) (56) Авторское свидетельство СССР № 1121014, кл. А 62 С 3/04, 1983. (54) ЖИДКОСТНОЙ ЗАТВОР ДЛЯ ЛОКАЛИЗАЦИИ ПЛАМЕНИ (57) Изобретение относится к противопожарной технике, в частности к устройствам для предотвращения распространения пламени в магистралях с горючими газами, например с ацетиленом, и позволяет повысить надежность работы. Затвор состоит из сосудов и 2, сообщенных меду собой посредством соединительной трубки 3. Кроме того, сосуды дополнительно сообщены между со„„SU„„1544445 А 1 бой коленообразным патрубком 4, один конец которого, размещенный в сосуде 2, закрыт эластичной мембраной и установлен под соединительной трубкой 3. Второй конец патрубка выведен в верхнюю часть сосуда 1 над уровнем жидкости и установлен коаксиально относительно расположенного внутри его конца соединительной трубки 3. При этом торец патрубка 4 расположен выше торца соединительной трубки 3. При возникновении в газовой магистрали детонационной волны она через патрубок 6 поступает в сос1д 2 и далее в соединительную трубку 3. При этом происходит рост давления в сосуде 2 и воздействие его на эластичную мембрану 5, которая прогибается, поднимая уровень жидкости в патрубке 4. Благодаря этому жидкость перекрывает входной конец соединительной трубки 3 и пламя, достигнув поверхности жидкости, гаснет. ил.

1544445

Формула изобретения

Составитель В. Комиссаров

Редактор И. Шмакова Текред И. Верес Корректор В. Ка ба пи и

Заказ 453 Тираж 379 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к противопожарной технике, в частности к устройствам для предотвращения распространения пламени в магистралях с горючими газами, например с ацетиленом.

Целью изобретения является повышение надежности работы.

На чертеже приведена схема предлагаемого затвора.

Устройство состоит из приемного 1 и выходного 2 сосудов, заполненных жидкостью. Сосуды сообщены между собой соединительной трубкой 3, один конец которой расположен в нижней части выходного сосуда 2, а второй — в верхней части приемного сосуда 1 над уровнем жидкости. Сосуды дополнительно сообщены между собой коленообразным патрубком 4. Один конец пат1 убка 4, размещенный в выходном сосуде 2, Закрыт эластичной мембраной 5 и установлен под соединительной трубкой 3. Второй конец патрубка 4 выведен в верхнюю часть приемного сосуда 1 над уровнем жидкости и установлен коаксиально относительно расположенного внутри него конца соединительной трубки 3. Торец патрубка расположен выше торца соединительной трубки 3.

В затвор ацетилен поступает через патрубок

7 с обратным клапаном. К потребителю ацетилен поступает через патрубок 6. Для слива и контроля жидкости в сосудах установлены пробки 8. Каждый из сосудов имеет крышки 9.

Затвор работает следующим образом.

При эксплуатации затвора ацетилен проходит через патрубок 7 с обратным клапаном, слой жидкости в сосуде 1 и далее по

4 соединительной трубке 3 в свободный от жидкости объем сосуда 2. Далее газ через патрубок 6 поступает к потребителю.

При возникновении в газовой магистрали детонационной волны она через патру5 бок 6 поступает в сосуд 2 и далее в соединительную трубку 3. При этом происходит рост давления в сосуде 2, воздействие которого передается на эластичную мембрану 5, последняя прогибается, поднимая уровень жид-.

10 кости в патрубке 4. Благодаря этому жидкостью перекрывается входной конец соединительной трубки 3 и пламя, достигнув поверхности жидкости, гаснет.

Жидкостной затвор для локализации пламени, содержащий заполненные жидкостью приемный и выходной сосуды, сообщенные между собой соединительной трубкой, один

20 конец которой расположен в нижней части выходного сосуда, и патрубки для входа и выхода газа, отличающийся тем, что, с целью повышения надежности работы, он имеет заполненный жидкостью коленообразный патрубок, дополнительно сообщающий между собой сосуды, при этом один конец патрубка размещен в выходном сосуде под соединительной трубкой и закрыт эластичной мембраной, а второй конец патрубка выведен в верхнюю часть приемного сосуда над уровнем жидкости и установлен коаксиально относительно расположенного внутри него конца соединительной трубки, причем торец патрубка расположен выше торца соединительной трубки.
