Проставка мембранного аппарата для разделения газовых смесей

Иллюстрации

Показать все

Реферат



Изобретение относится к разделению газовых смесей с помощью полупроницаемых мембран и может быть использовано в химической, нефтехимической и газовой промышленностях. Целью изобретения является увеличение концентрации необходимого компонента смеси и снижение удельных энергозатрат. Поставленная цель достигается тем, что проставки между мембранными элементами газоразделительного аппарата выполнены в виде проводящих пластин, на обе стороны которых нанесены параллельные канавки. Пластины имеют отверстия с выступами для фиксации на коллекторе, причем эти пластины снабжены заземляющим устройством. Использование изобретения позволяет снизить энергозатраты по обогащению воздуха кислородом приблизительно на 12%. 2 ил.

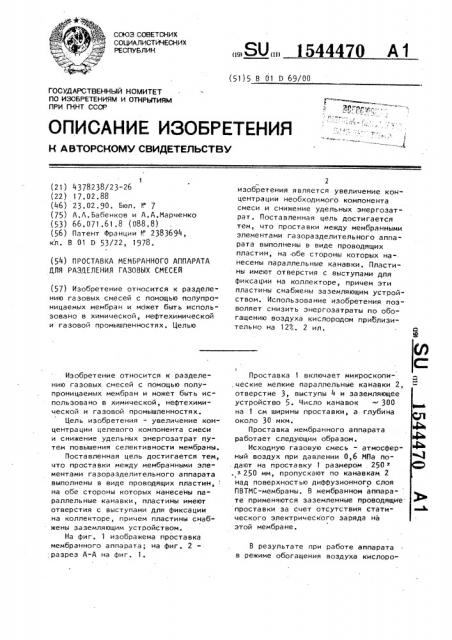

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4378238/23-26 (22) 17.02.88 (46) 23-02 ° 90. Бюл. 7 (75) А.А.Бабенков и А.А.Марченко (53) 66.071,61.8 (088.8) (56) Патент Франции ." 2383694, кл. B 01 D 53/22, 1978. (54) ПРОСТЛВКА МЕМБРАННОГО АППАРАТА

ДЛЯ РАЗДЕЛЕНИЯ ГАЗОВЫХ СМЕСЕЙ (57) Изобретение относится к разделению газовых смесей с помощью полупроницаемых мембран и может быть использовано в химической, нефтехимической и газовой промышленностях. Целью

Изобретение относится к разделению газовых смесей с помощью полупроницаемых мембран и может быть использовано s химической, нефтехимической и газовой промышленностях.

Цель изобретения — увеличение концентрации целевого компонента смеси и снижение удельных энергозатрат путем lloablllleHHR селективности мембраны.

Поставленная цель достигается тем, что проставки между мембранными элементами газоразделительного аппарата выполнены в виде проводящих пластин, на обе стороны которых нанесеНы параллельные канавки, пластины имеют отверстия с выступами для фиксации на коллекторе, причем пластины снабжены заземляющим устройством.

На фиг. 1 изображена проставка мембранного аппарата; на фиг. 2

;разрез А-А на фиг. 1.

„„Я0„„1544 70 А 1 (51) 5 В 01 В 69/00

2 изобретения является увеличение концентрации необходимого компонента смеси и снижение удельных энергозатрат. Поставленная цель достигается тем, что проста вки между мембранными элементами газораэделительного аппарата выполнены в виде проводящих пластин, на -обе стороны которых нанесены параллельные канавки. Пластины имеют отверстия с выступами для фиксации на коллекторе, причем эти пластины снабжены заземляющим устройством. Использование изобретения позволяет снизить энергоэатраты по обогащению воздуха кислородом приблизительно на 123. 2 ил.

Проставка 1 включает микроскопи,ческие мелкие параллельные канавки 2, отверстие 3, выступы 4 и заземляющее устройство 5. Число канавок 300 на 1 см ширины проставки, а глубина около 30 мкм.

Проставка мембранного аппарата работает следующим образом.

Исходную газовую смесь - атмосферный воздух при давлении 0,6 Nlla по. дают на проставку 1 размером 250 х . х 250 мм, пропускают по канавкам 2 над поверхностью диффузионного слоя

ПВТМС-мембраны. В мембранном aIlnapa- те применяются заземленные проводящие проставки за счет отсутствия статического электрического заряда на этой мембране.

В результате при работе аппарата в режиме обогащения воздуха кислоро1544470 дом удельные энергозатраты снижаются

0,34 до 0,298 МДж/мз. щ а я с я тем, что, с целью увеличения концентрации целевого компонента смеси в конечном продукте и снижения удельных энергозатрат путем повышения селективности мембраны, она выполнена из проводящего материала или диэлектрика с поверхностным проводящим слоем, на обе стороны пластины нанесены параллельные канавки, а пластина содержит отверстие

1 с выступами для фиксации на коллекторе, при этом пластина снабжена заземляющим устройством.

Такое снижение обусловлено повышением концентрации кислорода на выходе аппарата с 35,2 до 37,2 за счет использования заземленных проставок.

Формула и з о б р е т ения

Проставка мембранного аппарата для разделения газовых смесей, выполненНая в виде пластины, о т л и ч а ю

&од газа

1 1 1 1

Составитель N.Êðûêèí

Техред Л. Сердюкова Корректор M.Øàðoøè

Редактор Л.Зайцева

Тираж 2с2

Заказ 454

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, 3-35, Раушская наб., д. 4/5

Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина,101
