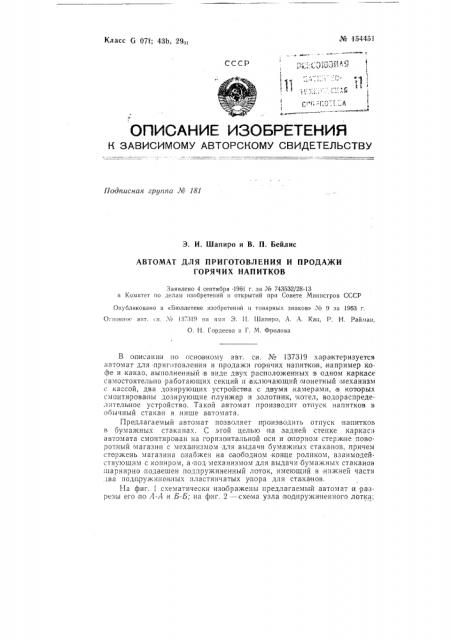

Я 1544о1
Класс G 07f; 43b, 29о
СССР 11:: - "..„11
I йОПИСАНИЕ l4306PETEHI4R
К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная аруппа М 181
Э. И. Шапиро и В. П. Бейлис
АВТОМАТ ДЛЯ ПРИГОТОВЛЕНИЯ И ПРОДАЖИ
ГОРЯЧИХ НАПИТКОВ
Заявлено 4 сентября 1961 г. за ¹ 743532/28-13 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» X 9 за 1963 г.
Основное авт. св. X 13 119
В описани и по осно вному авт. св. М 137319 характеризуется автомат для приготовления и продажи горячих напигко в, например KOфе и какао, выполненный .в виде двух расположенных в одном каркасе самостоятельно работающих секций и включающий монетный механизм с кассой, два дозирующих устройсгва с двумя камерами, в которых смонтированы дозирующие плунжер и золотник, котел, водораспределителыное устройство. Такой автомат производит отпуск напитков в обычный стакан в,нише автомата.
Предлагаемый автомат позволяет производить отпуск напитков в бумажных стаканах. С этой целью на задней стенке каркас» автомата смонтирован на горизонтальной оси и опорном стержене поворотнь1й магазин с механизмом для .выдачи бумажных стаканов, причем стержень магазина снабжен на свободном конце роликом, взаимодейству.ощип с копиром, а под механизмом для выдачи бумажных стаканов шарнирно подвешен подпружиненный лоток, имеющий в нижней части два подпружиненных пластинчатых упора для стаканов.
На фиг. 1 схематически изображены предлагаемый автомат и разрезы его по 71-А и Б-Б; на фиг. 2 — схема узла подпружиненного лотка;
«¹ 154451 . на фиг 3 — подпружиненные пластинчатые упоры, .вид по .стрелке С .на фиг 2. Все узлы и детали автомата смонтированы в шкафу 1, состоящем из каркаса 2:и QIBBp!H 8, уплоTHHBMOH ïðè закрывании,резиновым шнуром 4. На внутренней части двери имеется: ниша 5,,в которой установлен отсасывающий вентилятор б с;рукавом 7; панель 8 с кнопками .выбора напитка, .монетный механизм 9 и щиток 10 управления. Внутри шкафа на Klpoíøòåéнах установлен водогрейный котел 11, а,на днище шкафа — сливной .коллектор 12. iHa поворотных кронштейнах 13 укреплвны два дозирующих устройства 14, аналогичных дозирующим устройствам по основному изобретению. На задней стенке каркаса 2 автомата смонтирован на горизонтальной оси 15 и опорном стержене 16 поворотный магазин 17 с механизмом.для выдачи бумажных стаканов. Опорный стержень 16 снабжен на свободном конце роликом 18, перемещающимся по капиру 19. Под меха низмом выдачи бумажных стаканов на кронштейнах 20 шар нирно подвешен наклонный лоток 21 с пружинами 22, поддерживающими его устойчивое,положение. iB нижней части лотка 21 на осях 28 установлены два пластинчатых упора 24 с воздействующими на,них пружинами 25 кручения.
Регулирование угла наклона лотка 21 производится, поворотом его на оси 26 п ри вращении винтов 27, установленных на кронштейнах 20 и воздействующих на лапки 28, прикрепленные:к лотку. Положение лопка 21 по высоте может быть изменено перемещением оси 26 по вертикальному,пазу кронштейнов 20. iHa левой стенке шкафа располо>кены силовой щиток 29 и выключатель освещения; под щитком 29 находится программный датчик 80 к монетному механизму; у задней стенки шкафа размещен блок 81 защиты от радиопомех, а,на стенке — электроконтактный термометр 82. В передней части боковых стенок шкафа установлены два соленоидных клапана 83, соединенных с котлом 11 трубками 84 и с дозирующими устройствами 14 гибкими трубками 35. Вода из водопроводной сети поступает в водорасп ределительное устройство 86,:реле давления .которого отключает автомат при давлении воды ниже 11,7 кг/см ; затем через фильтр, обра ный клапан и водяной редуктор (на чертеже не показаны) вода направляется в котел 11.
При,достижении,в котле температуры 85 )C включается монетный механизм. Работой термонагревателей котла управляет электроконтактный термометр 82.
Из,котла 11 горячая вода поступает по обогреваемым трубкам 84 к соленоидным клана нам 88. При,в ведении в автомат монеты механизм для выдачи бумажных ста ка нов выдает из .магазина 17 один стакан, который .проходит по лотку 21 и,подает вертикально на дно 87 ниши 5, удерживаясь от опрокидывания подпружинен ными пласти нчатыми упорами 24. После нажима на кнопку выбора напитка в дозирующий цилиндр засасывается порция сгущенного продукта (кофе или какао), который затем перемешивается с .горячей .водой, поступающей из соленоидного клапана в дози рующее устройство по гибкой трубке 85.
Приготовленный горячий:напиток сливается в бумажный стакан, поступивший в нишу 5. (Покупатель, перемещая стакан с,напитком, разжимает упоры 24 и извлекает стакан с напитком из ниши автомата. ,Предмет изобретения
Автомат для .приготовления и продажи горячих напитков по авт. св. № 137319, отл и ч а ю шийся тем, что, с целью обеспечения отпуска .наннTKOB в бумажных стаканах, на задней стенке каркаса смонтирован на горизонтальной оси и опорном стержне поворотный магазин с мехаМо 154451 низмом для,выдачи бумажных стаканов, причем опорный стержень магазина снабжен на свободном конце роликом, взаимодействующим с копирэм, а под механизмом для выдачи бумажных стаканов шарнирно подвешен подпружиненный лоток, имеющий в нижней части два подпружиненных пластинчатых упора для стаканов. б-b
3Z
1Â
-21
