Вырубной пресс с поворотным ударником

Вырубной пресс с поворотным ударником

Иллюстрации

Показать все

Реферат



Изобретение относится к обувной и кожгалантерейной промышленности и позволяет компенсировать деформации силовых частей пресса (ударника, скалки, корпуса) при вырубке деталей для повышения точности хода ударника. Вырубной пресс с поворотным ударником имеет устройство для ограничения хода ударника, состоящего из кулачка 6 для отключения пресса, установленного на поворотной скалке 4, и винтового регулировочного механизма 7. Датчик 8 деформаций силовых частей пресса размещен на гайке винтового механизма с возможностью взаимодействия с кулачком для отключения пресса. Для компенсации деформаций силовых частей пресса служит дополнительный гидроцилиндр 11, воздействующий своим плунжером на подпружиненный кронштейн 9. Дополнительный гидроцилиндр 11 соединяется посредством трубопровода 12 с рабочей полостью рабочего гидроцилиндра 5. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 С 14 В 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А8ТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21 ) 4247347/30-12 (22) 01.06,87 (46) 23.02,90, Бюл. У 7 (71) Орловский научно-исследовательский институт легкого машиностроения (72) С.Н, Архипов и Н.И. Баканов (53) 685.31.052 (088.8) (56) Авторское свидетельство СССР

1Ф 53702, кл. С 14 В 5/02, 1937. (54) ПРЕСС ВЫРУБНОИ С IIOBOPOTHbIM

УДАРНИКОМ (57) Изобретение относится к обувной и кожгалантерейной промышленности и позволяет компенсировать деформации силовых частей пресса (ударника, скалки, корпуса) при вырубке деталей для повышения точности хода ударника.

„„Я0„„15448О А 1

Вырубной пресс с поворотным ударником имеет устройство для ограничения хода ударника, состоящего из кулачка

6 для отключения пресса, установленного на поворотной скалке 4„и винтового регулировочного механизма 7, Датчик 8 деформаций силовых частей пре<са размещен на гайке винтового механизма с возможностью взаимодействия с кулачком для отключения пресса. Дпя компенсации деформаций силовых частей пресса служит дополнительный гидроцилиндр 11, воздействующий своим плунжером на подпружиненный кронптте: н 9.

Дополнительный гидроцилиндр 11 соединяется посредством трубопровода 12 с с рабочей полостью рабочего гиг-юципиндф ра 5. 1 ил.

1544806

Изобретение относится к обувной и хожгалантерейной промышленности, в частности к конструкциям вырубных

:.прессов, применяемых для вырубки деталей обуви и кожгалантерейных изделий;

Цель изобретения — компенсация деформаций силовых частей пресса (ударника, скалки, корпуса) для повышения

1очности хода ударника„

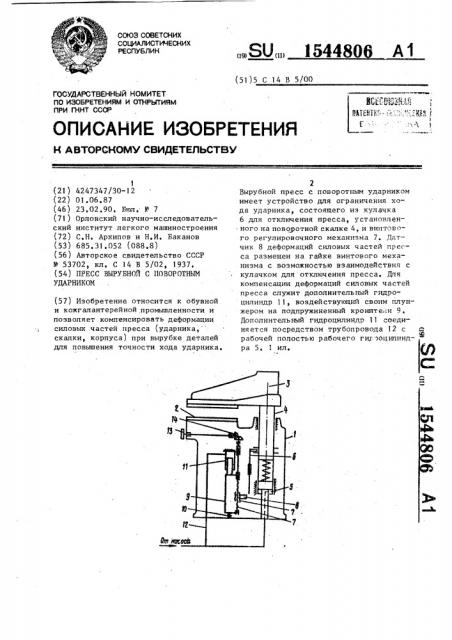

На чертеже представлена схема пресса с поворотным ударником и уст фойством для ограничения хода ударника е 15

Пресс состоит иэ корпуса 1 с вы1 убочной плитой 2, поворотного ударника 3, установленного на поворотной

Скалке 4, рабочего гидроцилиндра 5 и устройства для ограничения хода 20 ударника. Устройство для ограничения хода ударника состоит из кулачка 6 .

Для отключения пресса, винтового регулироночного механизма 7, датчика 8 .

Деформаций силовых частей пресса, 25 размещенного на гайке .винтового механизма, кронштейна 9, связанного концами с винтом винтового механизма и размещенного на пружине 10, и дополЙительного гидроцилиндра 11, плунжер

KoTopoI установлен с возможностью взаимодействия с кронштейном, а рабоЧая полость соединена посредством трубопровода 12 с рабочей полостью рабочего гидроцилиндра 5.

Цпя ручного регулирования попожеНия датчика Я по отношению к кулачку

° 6 (регулирования величины хода ударника) служит маховичок 13 и коничесКая зубчатая передача 14, 40

Работа пресса осуществляется слеДующим образом, Материал с резаком укладывается на вырубочную плиту 2. При передаче дав.пения масла от насоса в рабочий гид- 45 роцилиндр 5 происходит движение ударника 3 со скалкой 4 вниз и вырубание

Иэ материала детали.

1 абота устройства для ограничения хода ударника основана на том„ что величина деформации (прогиба ударни50

Ка 3, скалки 4 и корпуса 1 пропорциональна усилию вырубки, а следовательНо и величине давления в гидросисте. ме. Пружина 10 рассчитана. таким обраэом, что при максимальном давлении в гидросистеме перемещение кронштейна 9 под воздействием плунжера дополнительного гидроцилиндра 11 равно максимальной деформации силовых частей пресса — ударника, скалки и корпуса, Поскольку деформация пружины

lg пропорциональна усилию, развиваемому плунжером дополнительного гидроцилиндра ll то величина перемещения кронштейна 9 с датчиком 8 равна вели-. чине деформации ударника, скалки и корпуса.

Таким образом, величина деформации компенсируется перемещением датчика на ту же величину, и отключение пресса с помощью кулачка 6, воздействую-, щего на датчик 8, происходит всегда при полном прорубании.

Формула из о бр ет ения

Пресс вырубной с поворотным ударником, содержащий корпус с закрепленной на нем вырубочной плитой, поворотный ударник„ установленный над вырубочной плитой на поворотной скалке с воэможностью вертикального перемещения, устройство для ограничения хода ударника и рабочий гидроцилиндр гидропривода, о т л и ч а ю щ и и с. я тем, что, с целью компенсации деформаций силовых частей пресса путем повышения точности хода ударника, устройство для ограничения хода ударника имеет кулачок для отключения пресса, установленный на поворотной скалке, винтовой регулировочный механизм, установленный в корпусе с возможностью вращения винта, датчик компенсации деформаций силовых частей пресса, размещенный на гайке винтового механизма с возможностью взаимодействия с кулачком для отключения пресса, подпружиненный кронштейн, кон.цы которого связаны с винтом винтового механизма, и дополнительный гидроцилиндр, установленный в корпусе пресса, плунжер которого установлен с воэможностью;взаимодействия с подпружиненным кронштейном, à его рабочая полость соединена посредством . трубопровода с рабочей полостью рабочего гидроцилиндра,
