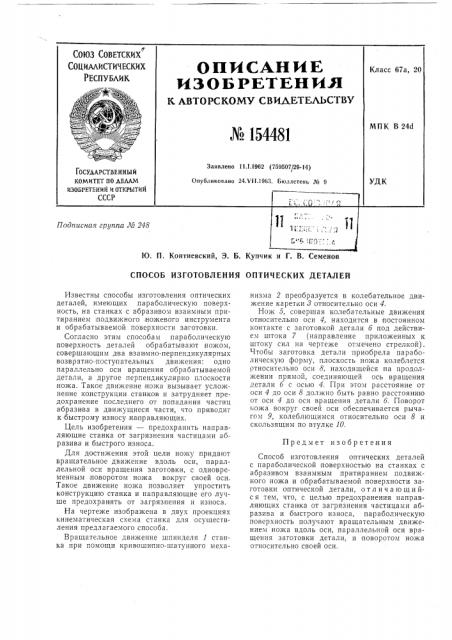

СОЮЗ СОВЕТСКИХ
Coueuen wvcz x
РЕСПУБЛИК.
ОПИСЛ,НИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
К 154481
Класс 67а, 20
МПК В 24d
Заявлено 11 1.1962 (759507/29-14) Опубликовано 24.У11.19бз. Бюллетень И 9
ГОСУДАРСТВЕННЫИ
КОМИТЕТ ПО АЕААМ
ОБРЕТЕНИЙ И ОТКРЫТИЙ
УДК
Ю. П. Контиевский, Э. Б. Купчик и Г. В. Семенов
СПОСОБ ИЗГОТОВЛЕНИЯ ОПТИЧЕСКИХ ДЕТАЛЕЙ
Предмет изобретения
Известны способы изготовления оптических деталей, имеющих параболическую поверхность, на станках с абразивом взаимным притиранием подви?кного,ножевого инструмента и обрабатываемой поверхности заготовки.
Согласно этим способам параболическую поверхность деталей обрабатывают ножом, совершающим два взаимно-перпендикулярных возвратно-поступательных движения: одно параллельно оси вращения обрабатываемой детали, а другое перпендикулярно плоскости ножа. Такое движение ножа вызывает усложнение конструкции станков и затрудняет предохранение последнего от попадания частиц абразива в движущиеся части, что приводит к быстрому износу направляющих.
Цель изобретения — предохранить направляющие станка от загрязнения частицами абразива и быстрого износа.
Для достижения этой цели ножу придают вращательное движение вдоль оси, параллельной оси вращения заготовки, с одновременным поворотом ножа вокруг своей оси.
Такое движение ножа позволяет упростить конструкцию станка и направляющие его лучше предохранять от загрязнения и износа.
На чертеже изображена в двух проекциях кинематическая схема станка для осуществления предлагаемого спосооа.
Вращательное движение шпинделя 1 станка при помощи кривошипно-шатунного механизма 2 преобразуется в колебательное движение каретки 8 относительно оси 4.
Нож 5, совершая колебательные движения относительно оси 4, находится в постоянном контакте с заготовкой детали 6 под действием штока 7 (направление приложенных к штоку сил на чертеже отмечено стрелкой).
Чтобы заготовка детали приобрела параболическую форму, плоскость ножа колеблется относительно оси 8, находящейся на продол>кении прямой, соединяющей ось вращения детали 6 с осью 4. При этом расстояние от оси 4 до оси 8 должно быть равно расстоянию от оси 4 до оси вращения детали 6. Поворот о>ка вокруг своей оси обеспечивается рычагсм 9, колеблющимся относительно оси 8 и скользящим по втулке 10.
Способ изготовления оптических деталей с параболической поверхностью на станках с абразивом взаимным притиранием подвижного ножа и обрабатываемой поверхности заготовки оптической детали, о т л и ч а ю щ и йся тем, что, с целью предохранения направляющих станка от загрязнения частицами абразива и быстрого износа, параболическую поверхность получают вращательным движением ножа вдоль оси, параллельной оси вращения заготовки детали, и поворотом ножа относительно своей оси. № 15448i
