Реферат



Изобретение относится к строительству, а именно к панелям покрытия. С целью уменьшения трудозатрат при монтаже панели, содержащей гофрированный верхний 1 и нижний 2 ограждающие листы с расположенным между ними утеплителем 3, поперечные ребра 4, к которым прикреплены П-образные скобы 6, она снабжена перемычками 7 в виде штифтов, жестко скрепленных с внутренними поверхностями боковых стенок скобы 6. Эти скобы расположены от концов панели на расстоянии не более одной трети длины панели. Панель может иметь упор 9 в виде угольника, расположенного по середине ширины панели. Панель может иметь упор 9 в виде угольника, расположенного по середине ширины панели между гофрами нижнего ограждающего листа 2 и жестко скрепленного с одним крайним поперечным ребром со стороны конька покрытия. 1 з.п. ф-лы, 6 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (54) ПАНЕЛЬ ПОКРЫТИЯ

A-A

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО. ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (61) 709775 (21) 4422514/23-33 (22) 23.05.88 (46) 23.02.90. Бюл. К 7 (71) Центральный научно-исследовательский, проектный и конструкторско-технологический институт легких металлических конструкций (72) О.Н.Ермолаев и Н.С.Абрамова (53) 691-417.2:624.014 (088.8) (56) Авторское свидетельство .СССР

И 709775, кл. E 04 С 2/32, 1977, (57) Изобретение относится к строительству, а именно к панелям покрытия. С целью уменьшения трудозатрат

„„SU,, 3544926 А 2 (51) 5 Е 04 С 2/32

2 при монтаже панели, содержащей гофрированный верхний 1 и нижний 2 ограждающие листы с расположенным между ними утеплителем 3, поперечные ребра 4, к которым прикреплены П-образные скобы 6, она снабжена перемычками 7 в виде штифтов, жестко скрепленных с внутренними поверхностями боковых стенок скобы 6. Эти скобы расположены от концов панели на расстоянии не более одной трети длины панели. Панель может иметь упор 9 в виде угольника, расположенного по середине ширины панели между гофрами нижнего ограждающего листа 2 и жестко скрепленного с одним крайнин поперечным ребром 4 со стороны конька покрытия. 1 з,п. ф-лы, 6 ил.

1544920

Изобретение относится к строительству, а именно к панелям покрытия, и является усовершенствованием изобретения по авт. св. Р 709775.

Целью изобретения является уменьшение трудозатрат при монтаже панели.

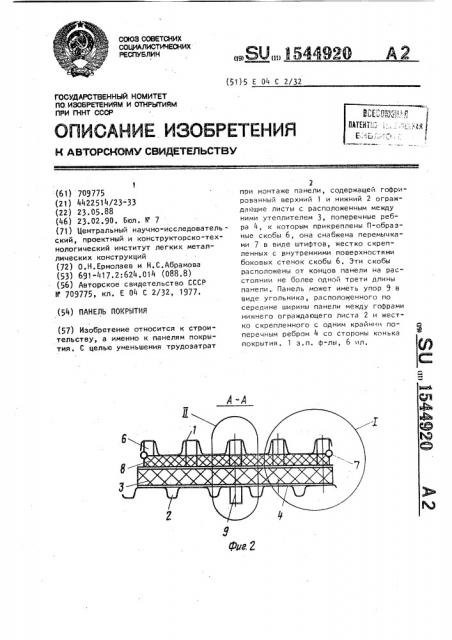

На фиг. 1 изображена панель покрытия, вид сверху; на фиг. 2 - сечение

А-A на фиг. 1; на фиг. 3 - узел I на фиг. 2; на фиг. 4 - вид Б на фиг. 3; на фиг. 5 - узел П на фиг. 2; на фиг. б - вид В на фиг. 5.

Панель покрытия содержит гофрированный верхний 1 и нижний 2 ограждаю- 15 щие листы, между которыми расположен утеплитель 3, поперечные ребра 4 скреплены с нижним листом 2 самонарезающими винтами 5. К поперечному ребру 4 прикреплены (например, сваркой)

П-образные скобы 6. Четыре скобы б по две с боковых продольных граней панели снабжены перемычками 7, выполненными в виде штифтов, которые жестко ! скреплены с боковыми стенками скобы б (например, сваркой). Для удобства эащепления крюком панели штифты Bblходят за кромки стенок скобы 6 на половину своего диаметра.

С целью уменьшения теплопередачи ! 30 от верхнего листа 1 к поперечному ребру 4 по длине ребра установлена прокладка 8 из нетеплопроводного материала.

Верхний лист 1 скрепляется самонарезающими винтами 5 к скобе 6. Для установки панели в строго проектное положение по осевой"г>инии панели со стороны внутреннего ограждающего листа 2 установлен упор 9, выполненный в виде угольника, вертикальная

40 полка которого выполнена большей высоты, чем высота, например, гофра нижнего ограждающего листа 2, а горизонтальная полка скреплена самона45 резающими винтами 5 с поперечным крайним со стороны конька покрытия ребром 4. Упор 9 устанавливают во время контажа на прогон, находящийся на наивысшей точке конструкции покрытия около конька здания.

Установка панели в проектное положение осуществляется следующим образом.

Панель покрытия чалочными крюками зацепляется за перемычку 7, поднимается и перемещается к месту установки в проектное положение.

Опускается панель так, что упор

9 входит в зацепление с прогоном, расположенным на наивысшей точке покрытия здания, и панель занимает свое проектное положение по уклону здания с дальнейшим закреплением ее с прогоном здания, после чего осуществляется освобождение чалочных крюков. Затем осуществляется установка следующей панели и после ее закрепления укладывается теплоиэоли-. рующий жгут между панелями и производится установка нащельника.

Таким образом, предлагаемая панель дает воэможность повысить производительность труда монтажников и рабочих, осуществляющих перемещение и складирование для транспортировки и хранения во время осуществления производственного цикла по изготовлению и на строительной площадке. формула и э о б р е т е н и я

1. Панель покрытия по авт. св.

М 709775, отличающаяся тем, что, с целью снижения трудозатрат при монтаже панели, панель снабжена перемычками для подъема панели, выполненными в виде штифтов и соединенными с боковыми стенками, установленных в крайних гофрах скоб, причем последние расположены от концов панели на расстоянии, не большем 1/3 длины.

2. Панель по и. 1, о т л и ч а ю щ а я с я тем,что она со стороны нижнего листа имеет упор, выполненный в виде угольника, расположенного по середине ширины панели между гофра- . ми и жестко скрепленного с поперечным ребром, крайним со стороны конька покрытия °

1544920

1)44920

1544920
