Реферат



Изобретение относится к нефтегазодобывающей пром-сти. Цель - повышение надежности в работе в среде с увеличенным содержанием агрессивных компонентов при одновременном упрощении монтажно-демонтажных работ. Для этого в оправке 5 эксцентрично продольному каналу 7 выполнен дополнительный продольный канал 11. Оси канала 11 и направляющей 9 совпадают с осью колонны труб. Узел крепления корпуса 1 с верхним 3 и нижним 4 наконечниками выполнен в виде втулок 12 с внутренней резьбовой поверхностью. Посадка газлифтного клапана или другого средства регулировки потока в оправку 5 скважинной камеры осуществляется посредством инструмента канатной техники и специального инструмента - консольного отклонителя. При спуске отклонителя вниз средство регулировки потока попадает в оправку 5. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) ()1) (51) 5 Е 21 В 43/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

12

1) 10

У

13

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPbITHRM

ПРИ ГКНТ СССР (21) 4407453/23-03 (22) 06.01.88 (46) 23 ° 02.90. Бюл. 11 7 (71) Особое конструкторское бюро по проектированию нефтегазодобывающих машин и оборудования (72) Б.Ю.ЮсиФов и С.В.Гаджиев (53) 622.276,5 (088.8) (56) Патент США И 3561535, кл. 166-315, опублик. 1971.

Патент СССР М 722498, кл. Е 21 В 43/00, опублик. 1972.

2 (54) СКВАЖИННАЯ КАМЕРА (57) Изобретение относится к нефтегазодобывающей пром-сти. Цель - повышение надежности в работе в среде с увеличенным содержанием агрессивных компонентов при одновременном упрощении монтажно-демонтажных работ. Для этого в оправке 5 эксцентрично продольному каналу 7 выполнен дополнительный продольный канал 11, Оси канала 11 и направляющей 9 совпадают с осью колонны труб. Увел

1544956 ной камеры осуществляется посредством инструмента канатной техники и специального инструмента - консоль5 ного отклонителя. При спуске отклонителя вниз средство регулировки потока попадает в оправку 5. 1 ил.

Изобретение касается нефтегазодоывающей промышленности, а именно ксплуатации скважин газпифтным способом, и применяется в качестве подемного оборудования для посадки в ней газлифтных клапанов, глухих заглушек и т.д., а также при эксплуатации нефтяных и газовых ФонтанируюЩих скважин для посадки в ней ингибиторного клапана.

Целью изобретения является повышение надежности работы в среде с увеличенным содержанием агрессивных 25 компонентов при одновременном упрошении монтажно-демонтажных работ.

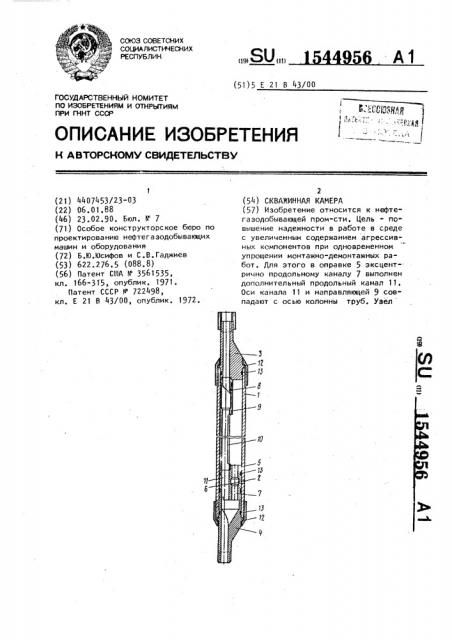

На чертеже представлена скважинНая камера, общий вид, Скважинная камера содержит noJlblvl корпус 1 с радиальными каналами 2, связанные с торцами корпуса 1 пос" редством узла крепления, верхний 3 и нижний 4 наконечники для связи с колонной труб (не показана), размеЩенную внутри корпуса 1 оправку 5 с, радиальными .6 и продольными кана рами для установки в ней средства регулировки потока (не показано), эксцентрично расположенную относительнооси продольного канала 7оправ40 ки ориентирующую гильзу 8 и установленную над оправкой направляющую 9 с„ продольной прорезью l0. В оправке 5 эксцентрично продольному каналу 7 вы45 полнен дополнительный продольный канал 11, причем ос« дополнительного продольного канала 11 и направляющей

9 совпадают с осью колонны труб, а узел крепления корпуса с наконечниками выполнен в виде втулок 12 с внут:. 50 ренней резьбовой поверхностью. Уплотнительные кольца 13 предназначены для обеспечения герметичности соединений.

Посадка газлифтного клапана или другого средства регулировки потока 55 крепления корпуса 1 с верхним 3 и нижним 4 наконечниками выполнен в виде втулок 12 с внутренней резьбо.ггой поверхностью. г1осадка газлифтног о клапана или другого средства рег"улировки потока в оправку 5 скважинв оправку 5 скважинной камеры осуществляется посредством инструмента канатной техники и специального инструмента отклонителя консольного. !

Отклонитель консольный при подъеме вверх посредством канатной техники разворачивается на необходимый угол относительно ориентирующей гильзы 8, устройство, отклоняясь, ориентируется по направлению к продольной прорези

10, При спуске консольного отклонителя вниз, средство регулировки потока попадает в оправку 5 скважинной камеры.

Формула изобретения

Скважинная камера, соцержащая полый корпус с радиальными каналами, связанные с торцами корпуса посредством узла крепления, верхний и нижний наконечники для связи с колонной труб, размещенную внутри корпуса оправку с радиальными и продольными каналами для установки в ней средства регулировки потока, эксцентрично расположенную относительно оси продольного канала оправки ориентирующую гильзу и установленную над оправкой направляющую с продольной прорезью, отличающаяся тем, что, с целью повышения надежности работы в среде с увеличенным содержанием агрессивных компонентов при одновременном упрощении монтажно-,демонтажных работ, в оправке эксцентрично продольному каналу выполнен дополнительный продольный канал, причем оси дополнительного продольного канала и направляющей совпадают с осью колонны труб, а узел крепления корпуса с наконечниками выполнен в виде втулок с внутренней резьбовой поверхностью.
