Реферат



Изобретение относится к оборудованию для производства вяжущих строительных материалов и может быть использовано для загрузки мельниц сырьем с высокими пластическими свойствами, содержащим каменистые включения (например, сырым мелом, глиной). Цель изобретения - повышение производительности и надежности подачи пластичных материалов с каменистыми включениями. Валковый питатель выполнен с двумя параллельно расположенными в загрузочном бункере 1 валков 2-5. За счет выполнения центральных валков 2,5 в виде многогранной призмы с коническими канавками и наличием зубьев 9 на крайних валках 3, 4 увеличивается сцепление рабочей поверхности валков с материалом и предотвращается накопление в клиновом зазоре между валками каменистых включений. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51) 5 F 27 В 1/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4364646! 23-33 (22) 11.01.88 (46) 23.02.90. Бкл. И - 7 (71) Специализированная проектноконструкторская организация по наладке "åõíîëîãè÷åñêèõ процессов производства и оказанию технической помощи предприятиям "Ортехстром" (72) H.A.Èàòþøoèîê, Н.Ф.Ковалевский и А.Х.Канцельсон (53) 621.783.077 (088.8) (56) Цементная и асбоцементная промышленность. Зкспресс-информация.

Сер. 18, вып.18. H., ВНИИЗСИ, 1986, c ° 3 ° (54) ВАЛКОВЬЙ HHTATEJIb (57} Изобретение относится к оборудованию для производства вяжущих строительных материалов и может быть

2 использовано для загрузки мельниц сырьем с высокими пластическими свой-ствами, содержащим каменистые включения (например, сырым мелом„ глиной).

Цель изобретения — повьппение производительности и надежности подачи пластичных материалов с каменистыми включениями. Валковый питатель выполнен с двумя парами параллельно расположенными в загрузочном бункере

1 валков 2-5. За счет выполнения центральных валков 2 и 5 в виде многогранной призмы с коническими канавками и наличием зубьев 9 на крайних валках 3 и 4 увеличивается сцепление рабочей поверхности валков с материалом и предотвращается накопление в клиновом зазоре между валками каменистых включений. 3 ил.

1545055

Изобретение относится к оборудоBBHHB) для производства вяжущих строи тельных материалов и может быть применено для загрузки мельниц сырьем с высокими пластическими свойствами, содержащим каменистые включения, например сырым мелом, глиной., Цель изобретения — повышение производительности и надежности подачи пластичных материалов с каменистыми

f„

cos ( вн

35 где 1 — коэффициент трения материh ала по поверхности валка; коэффициент внутреннего 40

6н трения материала, Выполнение центральных валков в виде многогранных призм позволяет подачу материала осуществлять не только эа счет тРения материала о поверх 45 ность валка, но также за счет сил смятия материала, пропорциональных разности диаметров описанной и вписанной окружностей многогранника перпендикулярного сечения валка.

Наличие конических канавок на поверхности валка также увеличивает силы трения материала и рабочей по включениями.

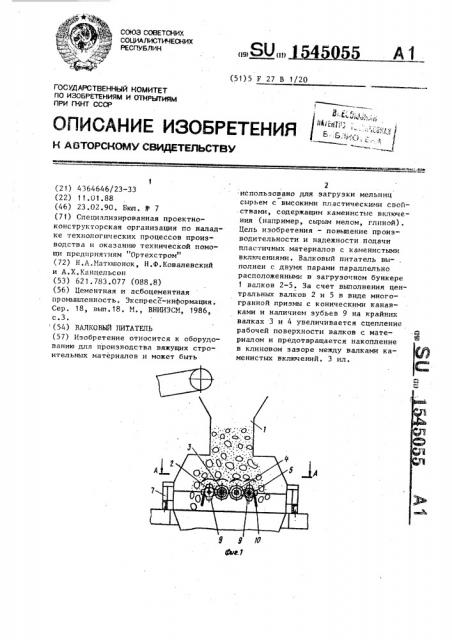

На фиг.1 представлен валковый питатель, общий вид; »а фиг.2 — сечение А-А на фиг.1; на фиг.3 — узел

I на фиг.2.

Валковый питатель выполнен с двумя парами параллельно расположенных в загрузочном бункере 1 валков 2, 3 и 4, 5 с приводом 6 их вращения и 20 опорной рамой 7. Центральные валки

2 и 5 выполнены в виде многогранной призмы и имеют конические канавки 8 в плоскостях, перпендикулярных осям валков, Крайние валки 3 и 4 выполнены с зубьями 9, входящими в канавки 8 центральных валков 2 и 5.

Скребки 10 предназначены для очистки крайних валков 3 и 4 от налипшего материала. 30

Угол наклона образующей конической поверхности канавок 8 равен 5560, его величину определяют .из зависимости верхности. Причем угол наклона образующей конуса к оси валка должен быть таким, чтобы сила трения f материала по конической поверхности канавки была больше силы внутреннего трения материала К „ .

Валковый питатель работает следующим образом.

После заполнения загрузочного бункера 1 питающим транспортером включают привод 6 подающих валков

2,3 и 4,5. При этом валки 2 и 3 вращаются против часовой стрелки, а валки 4 и 5 — по часовой стрелке. Bo время вращения валков пластичный материал заполняет конические канавки 8. Благодаря многогранной форме сечения центральных валков и надежному сцеплению материала с коническими поверхностями канавок обеспечивается непрерывная подача материала. В процессе работы зубья 9 крайних валков 2 и 5 входят в канавки 8 и освобождают их от материала, а также удаляют камни из клинового зазора между валками. Материал, налипший на рабочую поверхность крайних валков 2 и 5, снимается скребками 10.

Предложенная конструкция валкового питателя позволяет повысить его производительность и надежность в работе, исключая эаклинивание и поломку питателя при транспортировке пластичного материала с каменистыми включениями.

Формула нзобрегения

Валковый питатель, содержащий загрузочный бункер, подающие валки с приводом их вращения и опорную раму, отличающийся тем, что, с целью повышения производительности и надежности подачи пластичных материалов с каменистыми включениями, он выполнен с двумя парами параллельно расположенных валков, центральные из которых в виде многогранной призмы имеют конические канавки в плоскостях, перпендикулярных их осям, а крайние выполнены с зубьями, входящими в канавки центральных валков.

А-А
