Способ градуировки манометров

Способ градуировки манометров

Иллюстрации

Показать все

Реферат



Изобретение позволяет обеспечить градуировку манометров, работающих при криогенных температурах, с помощью образцового манометра, работающего при температуре окружающей среды. Градуируемый манометр помещают в замкнутую камеру, охлаждаемую снаружи жидким криоагентом, и соединяют его с помощью труб с образцовым манометром, находящимся при температуре окружающей среды. В качестве градуировочного газа используют тот же криоагент в газообразном состоянии. Давление газа в замкнутой камере и соединительных трубах поддерживается ниже, чем давление жидкого криоагента, не менее чем на 1000 Па. 2 ил.

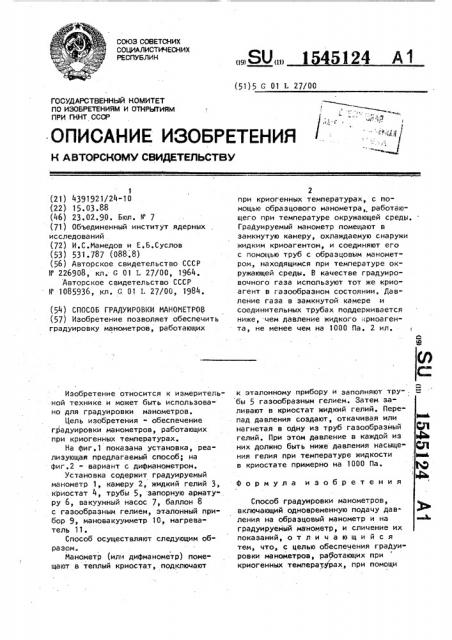

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 5 G 01 L 27/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H д ВТОРСНОМУ СВИДЕТЕЛЬСТВУ к эталонному прибору и заполняют тру" бы 5 газообразным гелием. Затем заливают в криостат жидкий гелий. Перепад давления создают, откачивая или нагнетая в одну из труб газообразный гелий. При этом давление в каждой из них должно быть ниже давления насыщения гелия при температуре жидкости в криостате примерно на 1000 Па.

Формула изобретения

Способ градуировки манометров, включающий одновременную подачу давления на образцовый манометр и на градуируемый манометр, и сличение их показаний, отли чающи йся тем, что, с целью обеспечения граДуировки манометров, работающих при криогенных темпера грах, при помощи

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

flPH ГКНТ СССР

1 (21) 4391921/24-10 (22) 15.03.88 (46) 23.02.90. Бюл. N 7 (71) Объединенный институт ядерных исследований . (72) И.С.Мамедов и Е,Б.Суслов (53) 531.787 (088.8) (56) Авторское свидетельство СССР

Ф 226908, кл. G 01 L 27/00, 1964. Авторское свидетельство СССР

М 1085936, кл. G. 01 L 27/00, 1984. (54) СПОСОБ ГРАДУИРОВКИ МАНОМЕТРОВ (57) Изобретение позволяет обеспечить градуировку манометров, работающих

Изобретение относится к измерительной технике и может быть использовано для градуировки манометров.

Цель изобретения - обеспечение градуировки манометров, работающих при криогенных температурах.

На фиг.1 показана установка, реализующая предлагаемый способ; на фиг.2 - вариант с дифманометром.

Установка содержит градуируемый манометр 1, камеру 2, жидкий гелий 3, криостат 4, трубы 5, запорную армату" ру 6, вакуумный насос 7, баллон 8 с газообразным гелием, эталонный прибор 9, мановакуумметр 10, нагреватель 11.

Способ осуществляют следующим образом.

Манометр (или дифманометр) помещают в теплый криостат, подключают

„„Я0„„1 5! 24 А1

2 при криогенных температурах, с помощью образцового манометра, работающего при температуре окружающей средЫ.

Градуируемый манометр помещают в замкнутую камеру, охлаждаемую снаружи жидким криоагентом, и соединяют его с помощью труб с образцовым манометром, находящимся при температуре окружающей среды. В качестве градуировочного газа используют тот же криоагент в газообразном состоянии. Давление газа в замкнутой камере и соединительных трубах поддерживается ниже, чем давление жидкого криоагента, не менее чем на 1000 Па. 2 ил.

3 15"5124 образцового манометра, работающего п >и температуре окружающей среды, градуируемый манометр помещают в замкнутую камеру, охлаждаемую снаружи жидким криоагентом„ заполняют камеру градуировочным газом, причем в качестае градуировочного газа используют тот же криоагент в газообразном состоянии, а давление жидкого криоагента поддерживают выше, чем давление газа в замкнутой камере, не менее чем на

1000 Па, Составитель А.Зосимов
