Реферат



Изобретение касается опробования сыпучих материалов. Цель изобретения - снижение трудозатрат на опробование за счет уменьшения массы отбираемой пробы. Устройство содержит подвешенные на оси 1 рычаги 2 с жестко закрепленным на них ковшом 3, имеющим загрузочную щель 4. На оси 5 также подвешен рычаг, к которому прикреплена крышка 5 для щели 4, снабженная ограничителями хода 7, закрепленными на рычагах 6. Приспособление для торможения проворота крышки 5 содержит две подвижные пластины 10 с накладками из фрикционного материала, пластину, жестко соединенную с рычагом крышки 5 (при соответствующем выборе массы, формы и места расположения эта пластина может быть одновременно использована и в качестве контргруза - для уравновешивания масс крышки 5, рычагов 6 и ограничителей хода 7), и регулировочный болт с пружиной. Все детали устройства установлены в корпусе 14. Отобранные пробы выгружаются в разгрузочную воронку 15. 2 ил.

CCNO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 С. 01 N 1/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГНКТ СССР (21) 4315456/23-26 (22) 12.10..87 (46) 23.02.90. Бюл. Ь" 7 (71) Научно-исследовательский и проектный институт по обогащению и агломерации руд черных металлов "Иеханобрчермет" (72) С.А.Плахотнюк (53) 543.053 (088.8) (56) Авторское свидетельство CCCP

Р 896479, кл. G 01 N 1/20, 1982. (54) ПРОБООТБОРНОЕ УСТРОЙСТВО (57) Изобретение касается:, опробова- . ния сыпучих материалов. Цель изобретения - снижение трудозатрат на опробование за счет уменьшения массы отбираемой пробы. Устройство содержит подвешенные на оси 1 рычаги 2 с жестко закрепленным на них ковшом 3, имею„.80„, 15451Щ А1

2 щим загрузочную щель 4. На оси 5 так" же подвешен рычаг, к которому при" креплена крышка 5 для щели 4, снабжен- " ная ограничителями хода 7, закрепленными на рычагах 6. Приспособление для торможения проворота крышки 5 содержит две подвижные пластины 10 с накладками из фрикционного материала, пластинку, жестко соединенную с рычагом крышки 5 (при соответствующем выборе массы, Формы и места расположения эта пластина может быть одновременно использована и в качестве контргруза " для уравновешивания масс крышки 5, рычагов 6 и ограничителей хода 7), и регулировочный болт с пружиной. Все а детали устройства установлены в корпусе 14. Отобранные пробы аыгрунаотся (Д в разгрузочную воронку 15. 2 ил.

15 >5139

>>зо(>р(чтение Относится к опробова ник сыпучих материалов.

Цель>о изобретения является снижение трудозатрат на опробование за с4ет уменьшения массы отбираемой пробы. снабжение пробоотборного устройства крышкой для щели, шарнирно закрепленной на той же оси, ограничителем хода крышки и приспособлением для т рможения проворота крышки на оси и зволит уменьшить массу разовой про" б >, так как отбор материала происход т при одном из двух пересечений по" 15 т ка, а при применении известного у тройства отбор материала производ тся г;ри двух пересечениях опробуем го потока, что ведет к увеличению и ссы пробы.

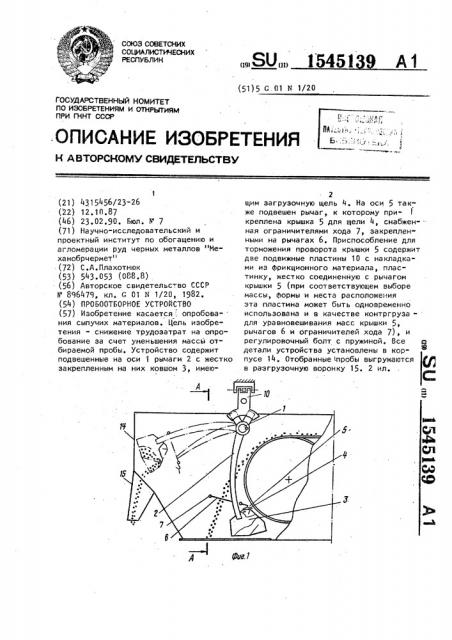

На фиг.1 изображено предлагаемое устройство, общи" ; на фиг.2разрез А-А на фиг. 1.

Пробоотборное устройство содержит .прдвешеннь>е на оси 1 рычаги 2 и жест- 2 ко закрепленный на них ковш 3 с заг". ,р зочной щелью 4, крышку 5 с закреп- ленными на рычагах 6 ограничителями 7 хода (упорами), подвешенную при помощ>> рычага 8 и подшипника 9 на оси 1; тормозное устройство, включающее две подвижных пластины 10 с »акладками

11 из фрикционного материала, пластину 12, жестко соединеннук> с рь>чагом

8„ регулировочный болт 13 с пружиной (при соответствующем выборе массы, 3 ормы и места расположения пластина 2 может быть одновременно использована и в качестве >(онтргруза для >равновеш>ивания масс крыш (и 5, рыча oB 6 и 8 и ограничитеглей 7 хода).

Все детали устройства установлены в корпусе 14, отобранные пробы выгружаются в разгрузочную воронку 15„

Пробоотборное устройство работает

45 следу>ощим образом.

При движении ковша из верхнего крайнего положения (исходное положение) в нижнее рычаги 2 приходят в соприкосновение с упорами 7 и перемещают крышку 5 в нижнее положение, при этом при пересечении потока материал не попадает в загрузочную щель, так как она прикрыта крышкой 5.

При движении ковша иэ нижнего в верхнее положение крышка остается, на месте (без воздействия внешних сил крышка в любой точке траектории удерживается в неподвижном состоянии тормозным приспособлением) до тех пор, пока рычаги 2 не придут в сопри- косновение с упорами 7, установленными в конце рычагов 6. Поэтому при движении иэ нижнего в верхнее положение ковш пересекает поток с открытой загрузочной щелью и материал попадает в ковш, В верхнем положении отобранная проба выгружается из ковша самотеком в разгрузочную воронку пробоотборного устройства.

I

По сравнению с известным пробоотборным устройством предлагаемое поз" валяет уменьшить массу разовых проб в два раза, это упрощает и облегчает разделку проб, сокращает время и повышает качество разделки, а также удешевляет процесс обработки пробстоимость обработки проб прямо пропорциональна их массе. формула изобретения

Пробоотборное устройство, содержащее жестко закрепленный на оси посредством рычагов ковш с загрузочной щелью, о т л и ч а ю щ е е с я тем, ->то, с целью снижения трудозатрат на опробование за счет уменьшения массы отбираемой пробы, оно снабжено крышкой для цепи, шарнирно закрепленной на оси рычага ковша, ограничителями хода крышки и приспособлением для тормо>кения проворота крышки на оси.

1545139

Составитель Г.Веселов

ВЕДактоР Н.ЛазаРенко ТехРеД М.Дрык . КоРРектоР C.ØåêìàÐ

Заказ 487 Тираж 492 Подписное

ВКИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул.Гагарина, 101
